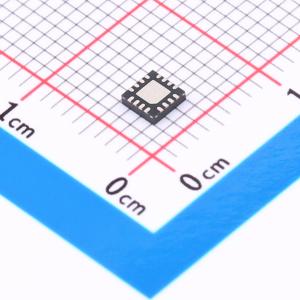

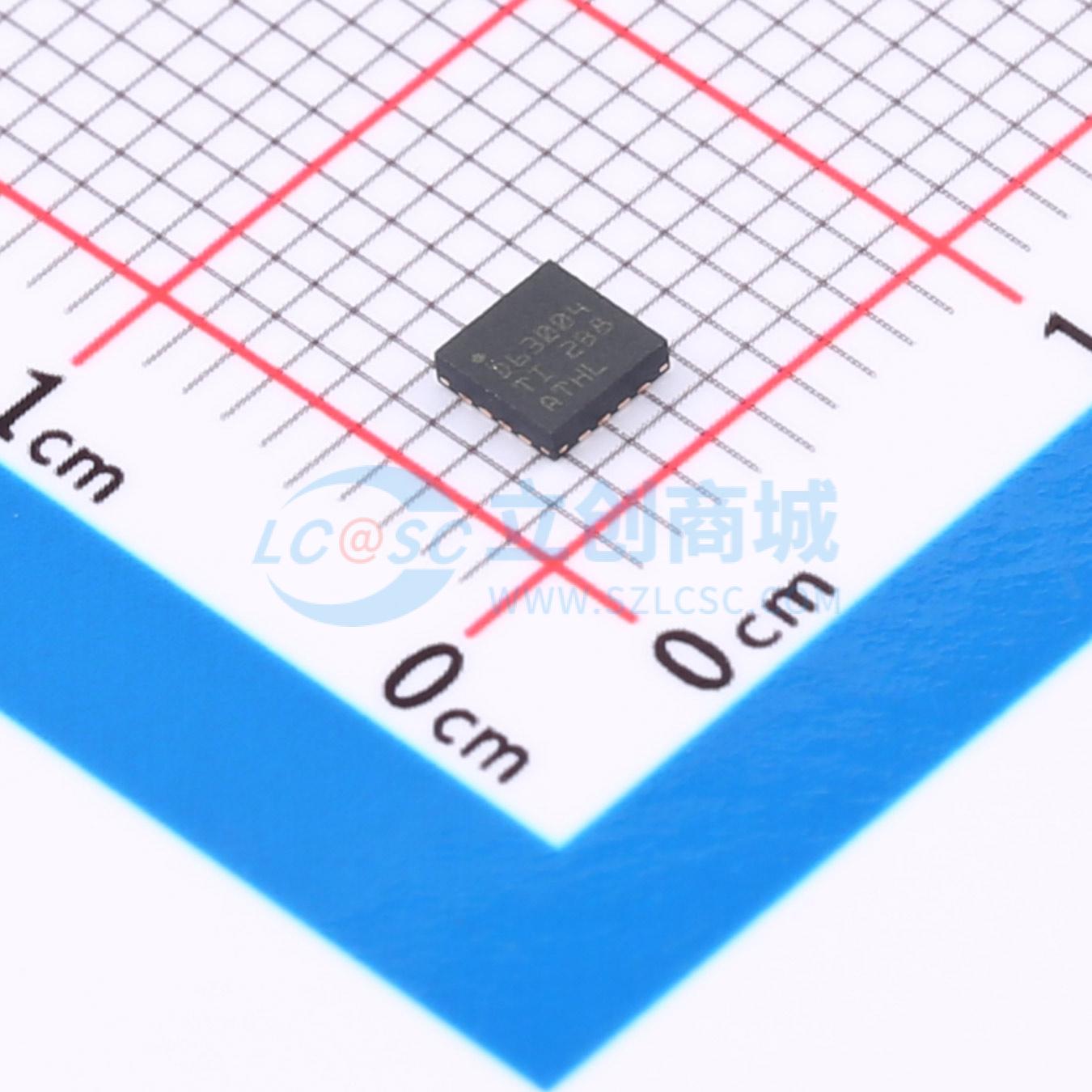

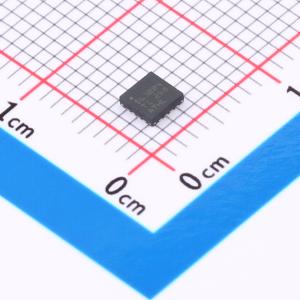

温馨提醒：图片仅供参考，商品以实物为准

DAC63004RTER

具有 I?C、SPI 和 PWM 的超低功耗 4 通道 12 位智能 DAC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DAC63004 12 位、4 通道低功耗电压/电流输出智能 DAC，具有 Hi-Z、EEPROM、波形发生器
品牌名称: TI(德州仪器)
商品型号: DAC63004RTER
商品编号: C5215483
商品封装: WQFN-16(3x3)
包装方式: 编带
商品毛重: 1.84克(g)

商品参数

商品概述

12 位 DAC63004 和 10 位 DAC53004 (DACx3004) 是引脚兼容系列超低功耗四通道、缓冲型、电压输出和电流输出智能数模转换器 (DAC)。这些 DACx3004 支持高阻态断电模式，并在断电情况下支持高阻态输出。DAC 输出提供一个强制检测选项，可用作可编程比较器和电流阱。多功能 GPIO、函数生成和 NVM 使这些智能 DAC 适用于无处理器的应用和设计重复使用。这些器件自动检测 I2C、PMBus 和 SPI 接口，并包含内部基准。这些功能集与微型封装和超低功耗相结合，使这些智能 DAC 成为陆地移动无线电、脉搏血氧仪、笔记本电脑和其他电池供电应用实现偏置、校准和波形生成的理想选择。

商品特性

具有灵活配置的可编程电压或电流输出
电压输出：1LSB INL 和 DNL（10 位），1x、1.5x、2x、3x 和 4x 增益
电流输出：1LSB INL 和 DNL（8 位），25μA 至 250μA 的单极和双极输出范围选项
电压输出模式具有 35μA/通道 IDD
适合所有通道的可编程比较器模式
当 VDD 关闭时提供高阻抗输出
高阻抗和电阻下拉断电模式
50MHz SPI 兼容型接口
自动检测的 I2C、PMBus 或 SPI 接口
1.62V VI H (ΔVDD = 5.5V)
可配置为多种功能的通用输入/输出 (GPIO)
生成预定义的波形：正弦波、三角形波、锯齿波
用户可编程的非易失性存储器 (NVM)
内部、外部或电源作为基准
宽工作电压范围：电源 1.8V 至 5.5V，温度范围 -40°C 至 +125°C
微型封装：16 引脚 WQFN (3mm×3mm)

应用领域

陆地移动无线电
脉搏血氧仪
光学模块
标准笔记本电脑

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	12位
	通道数	4
	接口类型	I2C；SPI
	工作电压	1.8V~5.5V
	稳定时间	20us
	输出类型	电压-缓冲

	属性	参数值
	积分非线性	4LSB
	工作温度	-40℃~+125℃
	基准电压源	内置
	基准电压源温漂	50ppm/℃
	数据速率	50MHz
	静态电流	3uA
