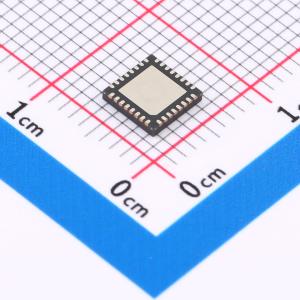

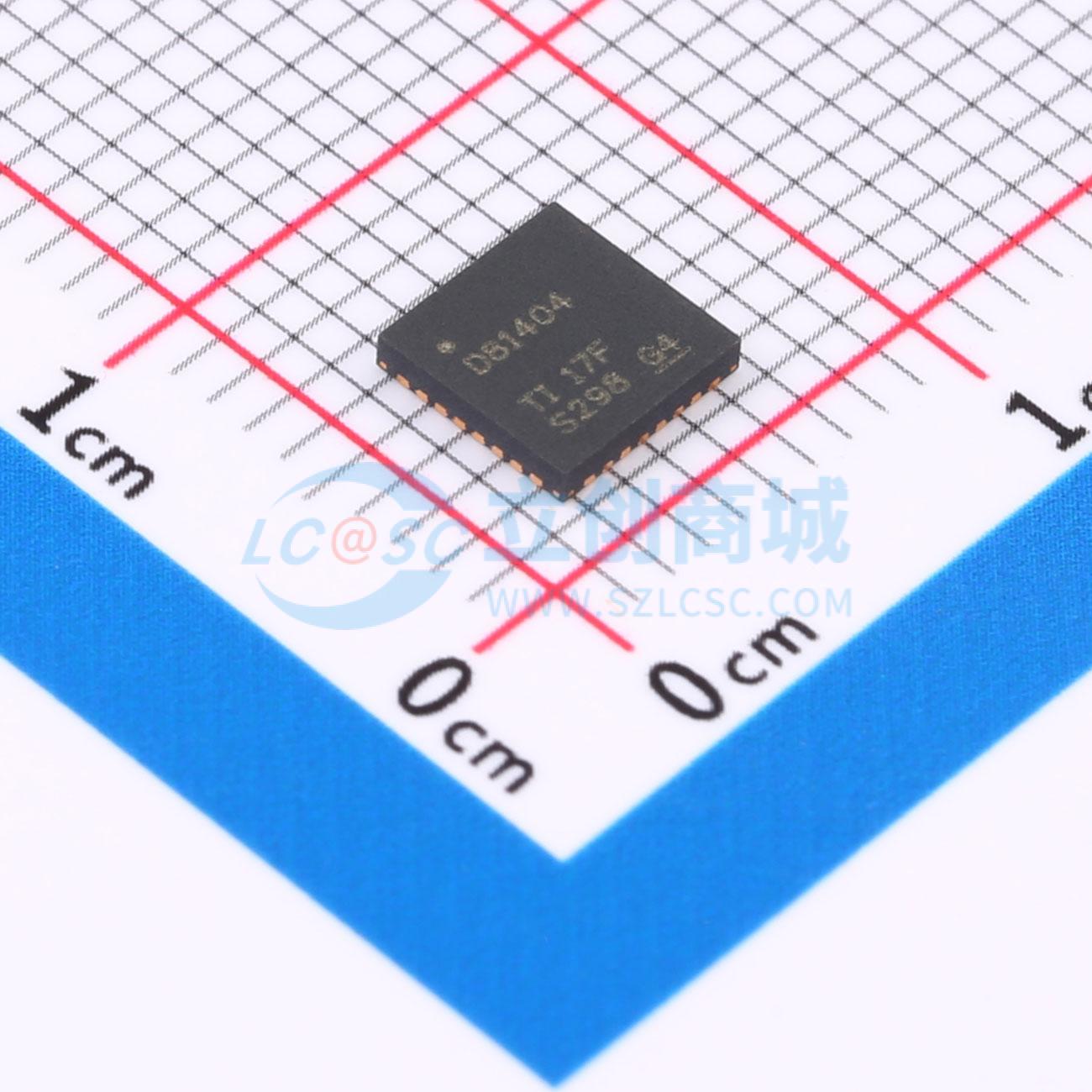

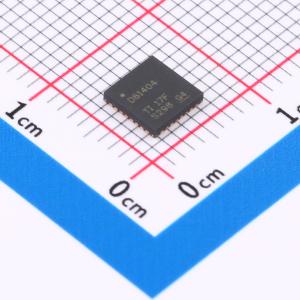

温馨提醒：图片仅供参考，商品以实物为准

DAC81404RHBT

具有内部基准的DACx1404四路16bit和12bit高压输出DAC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 16位DAC81404和12位DAC61404（DACx1404）是引脚兼容的四通道缓冲式高压输出数模转换器。这些器件包括一个低漂移2.5V内部电压基准，因此在大多数应用中无需使用外部精密基准。
品牌名称: TI(德州仪器)
商品型号: DAC81404RHBT
商品编号: C5215493
商品封装: VQFN-32(5x5)
包装方式: 编带
商品毛重: 0.265克(g)

商品参数

商品概述

16 位 DAC81404 和 12 位 DAC61404 (DACx1404) 是引脚兼容的四通道缓冲式高压输出数模转换器(DAC)。这些器件包括一个低漂移 2.5V 内部电压基准，因此在大多数应用中无需使用外部精密基准。这些器件具有单调性，并能提供 ±1LSB INL 的高线性度。此外，这些器件采用每通道检测引脚来消除 IR 压降并可检测高达 ±12V 的地弹。用户可自行选择输出配置，包括满量程双极输出电压 ±20V、±10V 和 ±5V，以及满量程非双极输出电压 40V、20V、10V 和 5V。而且，每个 DAC 通道的满量程输出范围都是独立可编程的。集成的 DAC 输出缓冲器可实现高达 15mA 的灌电流或拉电流，从而减少了对额外的运算放大器的需求。DACx1404 包含的上电复位电路可在上电时将 DAC 输出端连接至接地端。输出端会保持该模式，直至器件得到适当的运行配置。这些器件还包括其他可靠性特性，例如 CRC 误差校验、短路保护以及过热报警。通过一个支持 1.7V 至 5.5V 工作电压的 4 线制串行接口，支持器件间通信。

商品特性

在 16 位分辨率下具有单调性
INL：16 位分辨率下为 ±1LSB（最大值）
TUE：±0.05% FSR（最大值）
集成输出缓冲器
满量程输出电压：±5V、±10V、±20V、5V、10V、20V、40V
高驱动能力：±15mA
每通道检测引脚
集成 2.5V 精密基准
初始精度：±2.5mV（最大值）
低漂移：10ppm/°C（最大值）
CRC 误差校验
短路保护
故障引脚
50MHz SPI 兼容型串行接口
4 线制模式，工作电压为 1.7V 至 5.5V
回读和菊链运行方式
温度范围：-40°C 至 +125°C
封装：5mm×5mm 32 引脚 QFN

应用领域

半导体测试
实验室和现场仪表
模拟输出模块
数据采集 (DAQ)
LCD 测试
伺服驱动器控制模块
大电流驱动 (1A) 应用

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交9单

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	16位
	通道数	4
	接口类型	SPI
	工作电压	1.7V~5.5V
	稳定时间	7us
	输出类型	电压-缓冲

	属性	参数值
	积分非线性	1LSB
	工作温度	-40℃~+125℃
	上电复位	内置
	基准电压源	内置
	基准电压源温漂	10ppm/℃
	数据速率	50MHz
	静态电流	10uA
