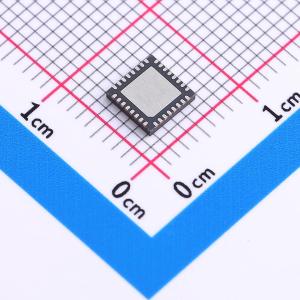

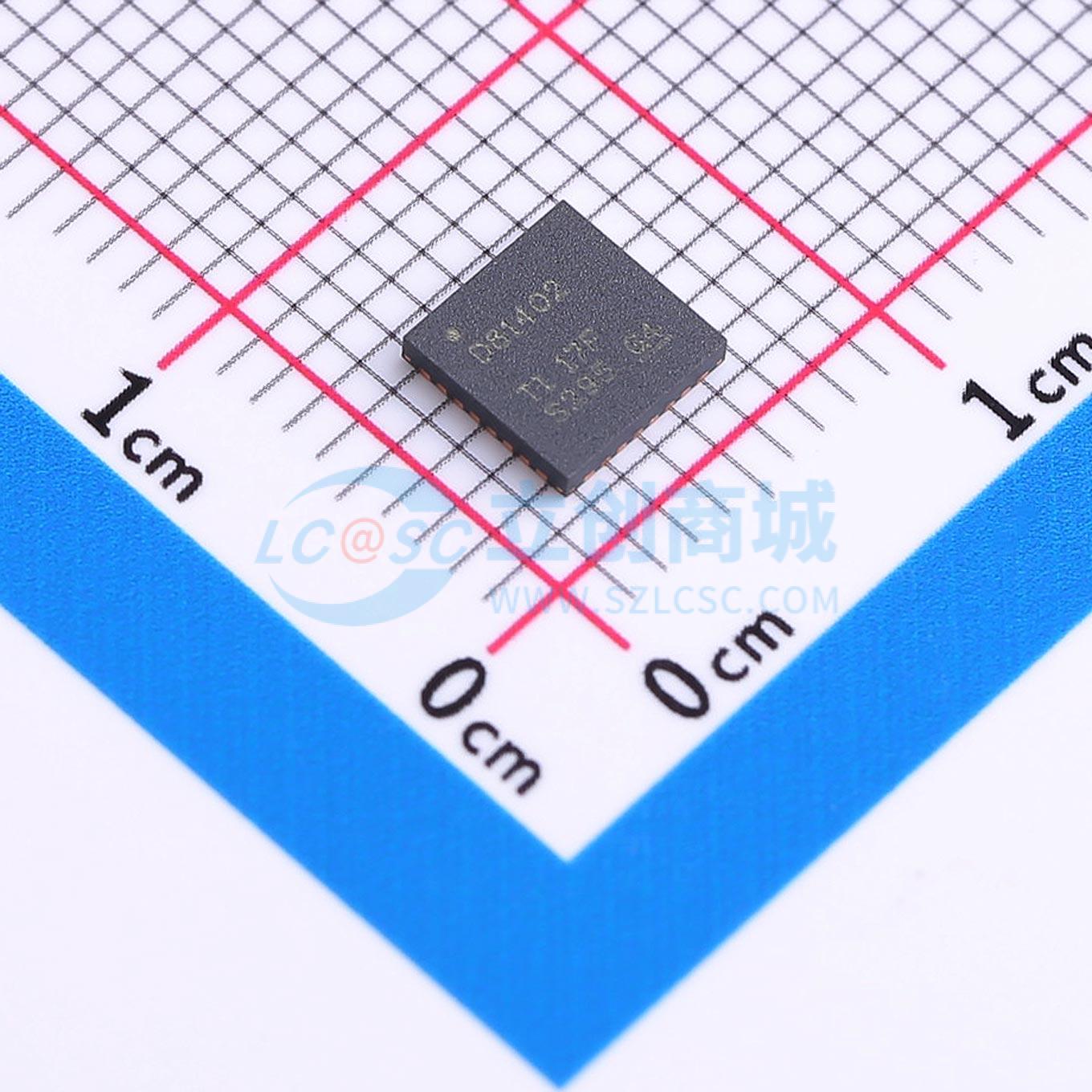

温馨提醒：图片仅供参考，商品以实物为准

DAC81402RHBR

具有精密内部基准电压的双通道、16 位、高电压输出 DAC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 16位，双通道，高电压输出数模转换器，内置参考源
品牌名称: TI(德州仪器)
商品型号: DAC81402RHBR
商品编号: C5215486
商品封装: VQFN-32(5x5)
包装方式: 编带
商品毛重: 0.181111克(g)

商品参数

商品概述

16位的DAC81402和12位的DAC61402（DACx1402）是引脚兼容的双通道、带缓冲、高电压输出的数模转换器（DAC）。这些器件内置一个低漂移的2.5V内部基准源，在大多数应用中无需外部精密基准源。这些器件具有规定的单调性，提供±1 LSB积分非线性（INL）的高线性度。此外，这些器件每个通道都设有检测引脚，可消除IR压降，并能检测高达±12V的地弹。用户可选择的输出配置支持±20V、±10V和±5V的满量程双极性输出电压，以及40V、20V、10V和5V的满量程单极性输出电压。每个DAC通道的满量程输出范围可独立编程。集成的DAC输出缓冲器可吸入或输出高达15mA的电流，从而减少了对额外运算放大器的需求。 DACx1402集成了上电复位电路，在上电时将DAC输出连接到地。输出保持此模式，直到器件正确配置好以进行操作。这些器件还具备其他可靠性特性，如循环冗余校验（CRC）错误检查、短路保护和热报警功能。通过一个支持1.7V至5.5V工作电压的4线串行接口与器件进行通信。

商品特性

16位分辨率下具有规定的单调性
16位分辨率下INL最大为±1 LSB
总非调整误差（TUE）最大为±0.05% FSR
集成输出缓冲器
满量程输出电压：±5V、±10V、±20V、5V、10V、20V、40V
高驱动能力：±15mA
每个通道设有检测引脚
集成2.5V精密基准源
初始精度最大为±2.5mV
低漂移最大为10ppm/℃
可靠性特性：CRC错误检查、短路限制、故障引脚
50MHz、SPI兼容串行接口
4线模式，1.7V至5.5V工作电压
回读和菊花链操作
温度范围：-40℃至+125℃
封装：5mm×5mm、32引脚QFN

应用领域

伺服驱动控制模块
模拟输出模块
实验室和现场仪器仪表
数据采集（DAQ）
半导体测试

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	16位
	通道数	2
	接口类型	SPI
	工作电压	1.7V~5.5V
	稳定时间	7us
	输出类型	电压-缓冲

	属性	参数值
	积分非线性	1LSB
	工作温度	-40℃~+125℃
	上电复位	内置
	基准电压源	内置
	基准电压源温漂	10ppm/℃
	数据速率	50MHz
	静态电流	10uA
