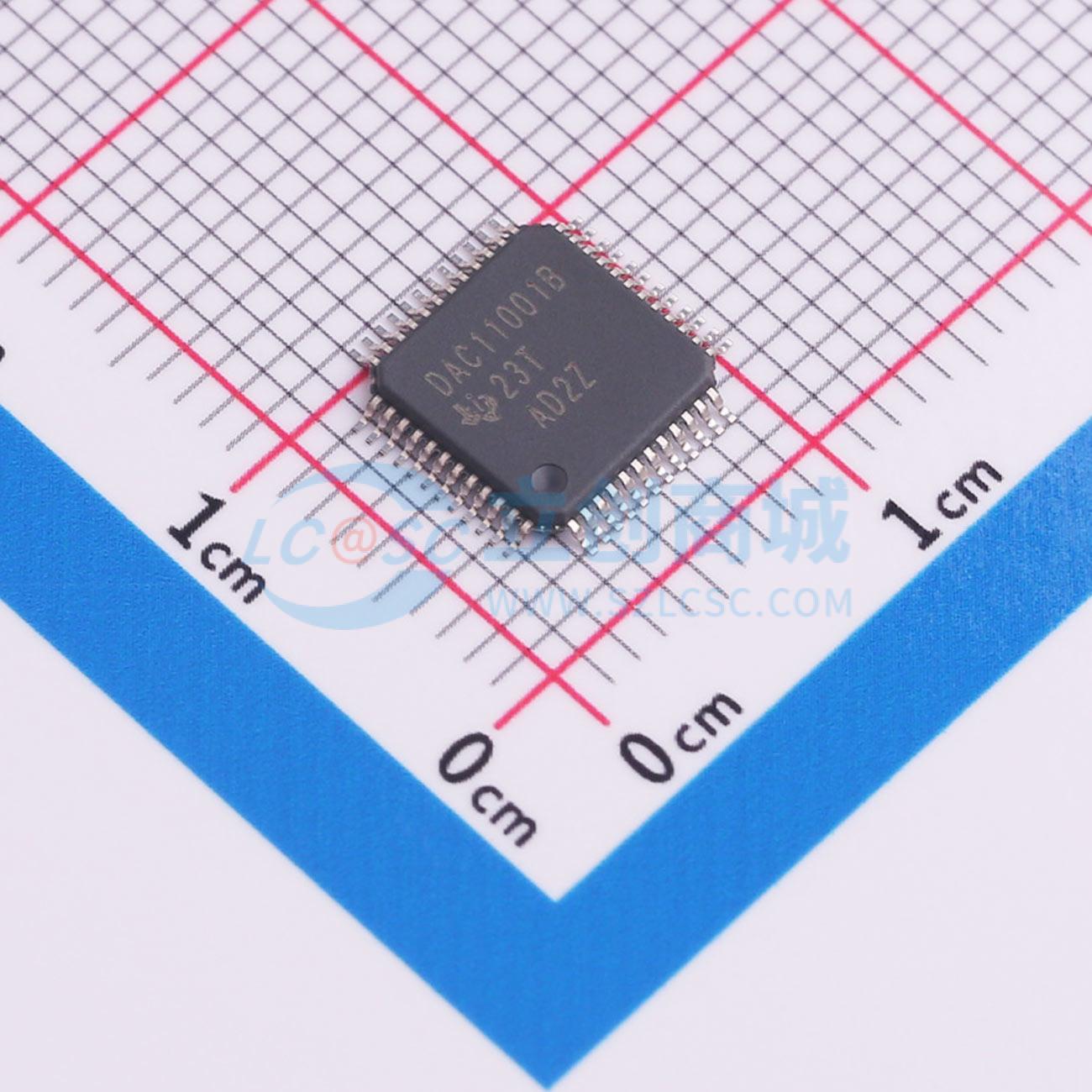

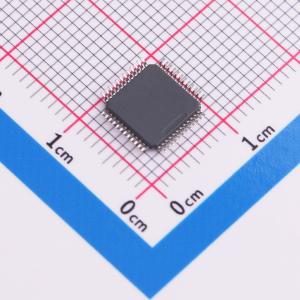

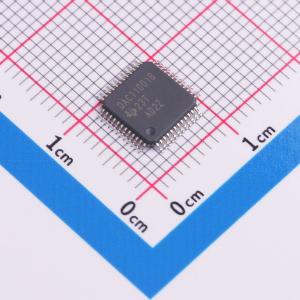

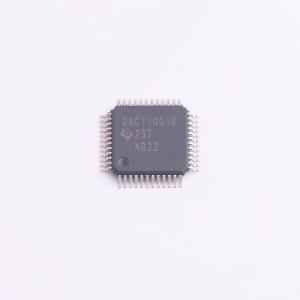

温馨提醒：图片仅供参考，商品以实物为准
DAC11001BPFBT
High-grade,20-bit,monotonic DAC with ultra-low noise,low glitch and exceptional THD performance
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DAC11001B 具有超低噪声、低干扰和出色 THD 性能的 20 位单调高级 DAC
- 品牌名称
- TI(德州仪器)
- 商品型号
- DAC11001BPFBT
- 商品编号
- C5215470
- 商品封装
- TQFP-48(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.486703克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率 | 20位 | |
| 通道数 | 1 | |
| 接口类型 | SPI | |
| 工作电压 | 2.7V~5.5V | |
| 稳定时间 | 1us | |
| 输出类型 | 电压-非缓冲 |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 1LSB | |
| 工作温度 | -40℃~+125℃ | |
| 上电复位 | 内置 | |
| 基准电压源 | 外置 | |
| 数据速率 | 50MHz | |
| 静态电流 | 500uA |
商品概述
20 位 DAC11001B 是一款高精度、低噪声、电压输出、单通道数模转换器 (DAC)。DAC11001B 根据设计具有单调性，并可在所有输出范围内提供出色的线性度。 非缓冲电压输出可提供低噪声性能 (7nV/√Hz) 和快速稳定时间 (1µs)，因此这款器件非常适合低噪声、快速控制环路和波形生成应用。DAC11001B 兼具增强型抗尖峰脉冲电路以及独立于代码的超低干扰 (1nV-s)，可实现干净的波形斜坡和超低总谐波失真 (THD)。 DAC11001B 器件包含上电复位电路，因此 DAC 上电时使用寄存器中的已知值。使用外部基准，可以实现 VREFPF 到 VREFNF 的 DAC 输出，包括非对称输出范围。
商品特性
- 20 位单调性：1LSB DNL（最大值）
- 积分线性：1LSB INL（最大值）
- 低噪声：7nV/√Hz
- 独立于代码的低干扰：1nV-s
- 出色的 THD：在 20kHz fOUT、1MHz fDAC 下为 –118dB
- 快速稳定：1µs
- 灵活的输出范围：VREFPF 至 VREFNF
- 集成式精密反馈电阻器
- 50MHz、4 线 SPI 兼容接口
- 读回
- 菊花链
- 温度范围： - 40°C 至 +125°C
- 封装：48 管脚 TQFP
应用领域
- 实验室和现场仪表
- 光谱仪
- 模拟输出模块
- 电池测试
- 半导体测试
- 任意波形发生器 (AWG)
- MRI
- X 射线系统
- 专业音频放大器（机架式）
