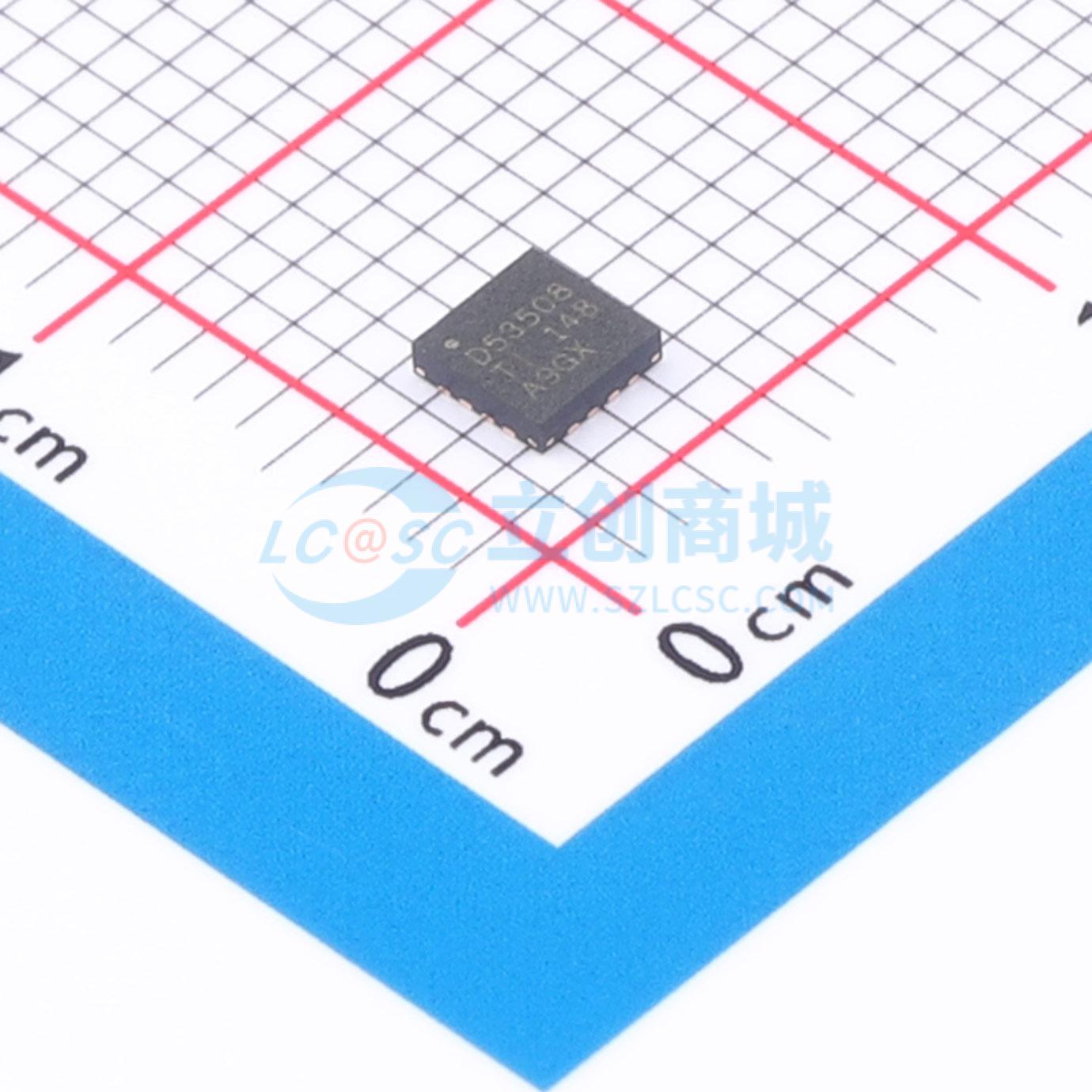

温馨提醒：图片仅供参考，商品以实物为准

DAC53508RTER

具有 SPI 的八路 10 位缓冲电压输出 DAC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DAC53508 具有 SPI 的八路 10 位缓冲电压输出 DAC
品牌名称: TI(德州仪器)
商品型号: DAC53508RTER
商品编号: C5215471
商品封装: WQFN-16(3x3)
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

商品概述

8 位 DAC43508、10 位 DAC53508 和 12 位 DAC63508 (DACx3508) 是低功耗、八通道、电压输出数模转换器 (DAC)。DACx3508 设计为在 1.8V 至 5.5V 的宽电源范围内具有单调性。通过使用外部基准，DACx3508 在每通道消耗 0.1mA 静态电流的同时提供 1.8V 至 5.5V 的满量程输出电压范围。DACx3508 还包括基于每通道且用户可编程的断电寄存器。这些寄存器有助于 DAC 输出缓冲器以 10kΩ - AGND 断电状态启动，并保持该状态，直到向这些输出缓冲器发出加电命令。 DACx3508 具有低静态电流、宽电源电压范围、八通道和每通道断电选项，因此非常适合高密度、低功耗的电池供电系统。这些器件通过 3 线（只写）串行外设接口 (SPI) 进行通信。这些器件还具有负载 DAC (LDAC) 和清零 (CLR) 输入。

商品特性

±1LSB DNL
宽工作电压范围：
- 电源：1.8V 至 5.5V
- 温度范围： -40℃ 至 +125℃
3 线制串行外设接口 (SPI)
- 2.7V ≤ VDD ≤ 5.5V 时，VIH = 2.4V
- 1.8V ≤ VDD ≤ 2.7V 时，VIH = (VDD - 0.3V)
通过 LDAC 引脚实现同步输出更新
功耗极低：0.1mA 通道 (1.8V)
低功耗启动模式：输出断电，并通过 10kΩ 连接至 AGND
微型封装：3mm x 3mm，16 引脚 WQFN

应用领域

多功能打印机
电视显示面板
OLED 电视
虚拟现实耳麦
点钞机
自动取款机 (ATM)

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	10位
	通道数	8
	接口类型	SPI
	工作电压	1.8V~5.5V
	稳定时间	10us
	输出类型	电压-缓冲

	属性	参数值
	积分非线性	1LSB；1LSB
	工作温度	-40℃~+125℃
	上电复位	内置
	基准电压源	外置
	数据速率	50MHz
	静态电流	50uA
