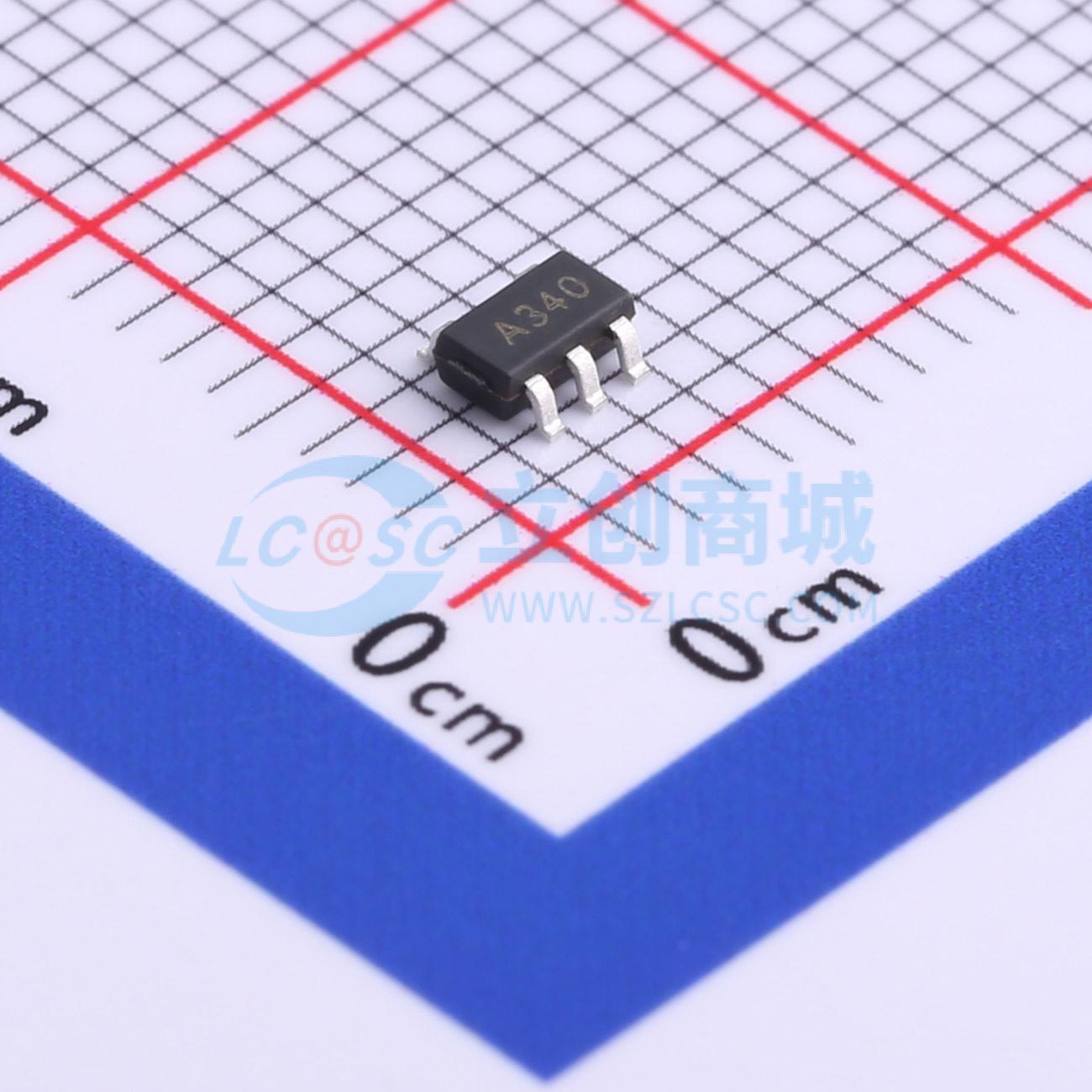

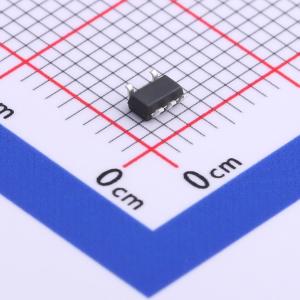

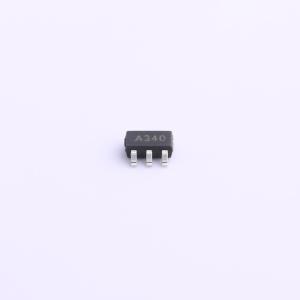

温馨提醒：图片仅供参考，商品以实物为准
OPA340M5/TR
单电源轨至轨运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 放大器提供4.5MHz带宽、轨到轨输入和输出，以及1.8V至5.5V的单电源操作。使用斩波稳定技术，可提供非常低的失调电压（最大小于30μV）和接近零的温度漂移。每个放大器的低静态电源电流为550μA，非常低的输入偏置电流为20μA，使其成为低失调、低功耗和高阻抗应用的理想选择。提供出色的共模抑制比，而不会出现传统互补输入级相关的交越失真
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- OPA340M5/TR
- 商品编号
- C565341
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.044克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 最大电源宽度(Vdd-Vss) | 7.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 4.5MHz | |
| 输入失调电压(Vos) | 30uV | |
| 输入失调电压温漂(Vos TC) | 50nV/℃ | |
| 压摆率(SR) | 2.5V/us | |
| 输入偏置电流(Ib) | 20pA | |
| 输入失调电流(Ios) | 10pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 30nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 110dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 550uA | |
| 输出电流 | 30mA | |
| 工作温度 | -45℃~+125℃ | |
| 单电源电压 | 1.8V~5.5V | |
| 双电源电压(Vee~Vcc) | -2.75V~-900mV；900mV~2.75V | |
| 功能特性 | - |
商品概述
OPAx340 系列单通道、双通道和四通道运算放大器代表了新一代通用型低功耗运放。该系列具备轨到轨输入和输出摆幅、低静态电流（典型值 750 µA）、宽带宽（11 MHz）以及极低噪声（在 10 kHz 时为 8 nV/√Hz），使其在需要成本与性能良好平衡的各种电池供电应用中极具吸引力，例如音频输出、电机相电流检测、光电二极管放大、条形码扫描仪和白色家电。低输入偏置电流支持这些放大器用于具有兆欧级源阻抗的应用中。OPAx340 放大器的稳健设计为电路设计者提供了易用性：单位增益稳定，可驱动高达 300pF 的容性负载，集成 RF/EMI 抑制滤波器，过驱条件下无相位反转，以及高静电放电保护（4kV HBM）。OPAx340 放大器针对低至 +1.8 V（±0.9 V）至高至 +5.5 V（±2.75 V）的电压范围在 0 ℃ 至 70 ℃ 温度下工作进行了优化，并可在 +2.0 V（±1.0 V）至 +5.5 V（±2.75 V）的电压范围内在扩展温度范围 −40 ℃ 至 +125 ℃ 下工作。
商品特性
- 低输入失调电压：最大值 ±0.35 mV
- 宽单位增益带宽：11 MHz
- 高压摆率：11 V/µs
- 快速建立时间：0.26 µs 至 0.1%
- 低噪声：在 10 kHz 时为 8 nV/√Hz
- 轨到轨输入和输出
- 内部 RF/EMI 滤波器
- 单电源电压：1.8 V 至 5.5 V
- 低电源电流：在 5V 电源下每个放大器 750 uA
- 扩展温度范围：−40℃ 至 +125℃
应用领域
- HEV/EV 逆变器和电机控制
- 电池供电仪器
- 车载充电器和无线充电器
- 高级驾驶辅助系统
- 电机相电流检测
- 传感器信号调理
