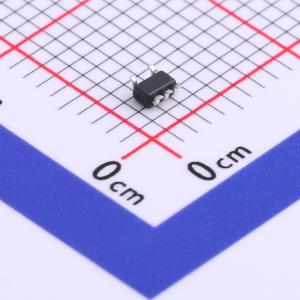

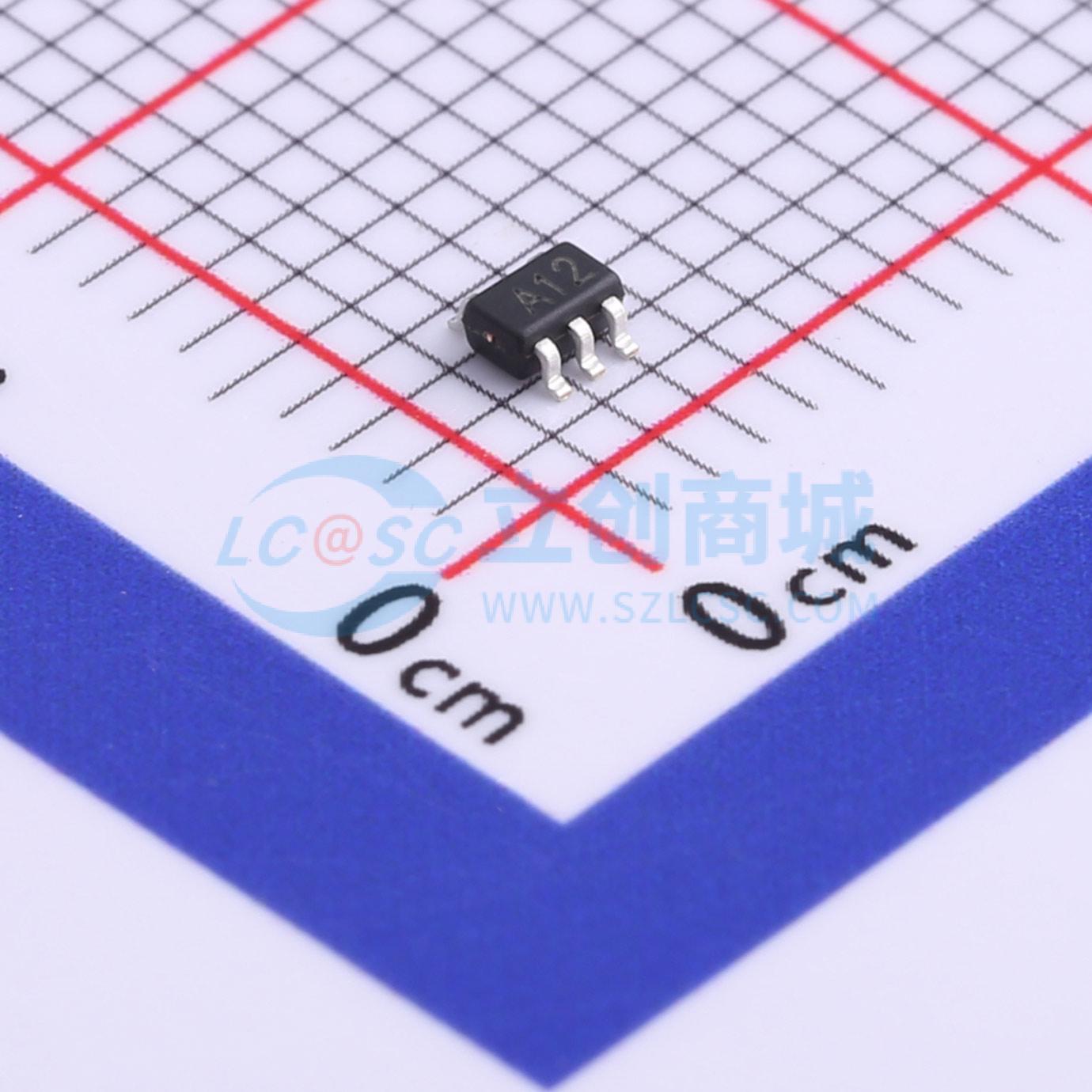

温馨提醒：图片仅供参考，商品以实物为准
LMV321M7/TR
单路低电压轨至轨输出运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LMV321（单路）、LMV358（双路）、LMV324（四路）是一款轨到轨输入、输出电压反馈、低功耗的运算放大器。其拥有较宽的输入共模电压和输出摆幅；最低工作电压可达2.1V，最大工作电压推荐为5.5V。各类袖珍或便携式立体声收录机中作功率放大器。
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- LMV321M7/TR
- 商品编号
- C565364
- 商品封装
- SC-70
- 包装方式
- 编带
- 商品毛重
- 0.039克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 最大电源宽度(Vdd-Vss) | 7.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 1MHz | |
| 输入失调电压(Vos) | 3.5mV | |
| 输入失调电压温漂(Vos TC) | 2.7uV/℃ | |
| 压摆率(SR) | 800V/ms | |
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电流(Ios) | 10pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 27nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 70dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 45uA | |
| 输出电流 | 30mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 1.8V~6V | |
| 双电源电压(Vee~Vcc) | -2.75V~-1.25V；1.25V~2.75V | |
| 功能特性 | 内置补偿 |
商品概述
LMV321（单路）、LMV358（双路）、LMV324（四路）是一款轨到轨输入、输出电压反馈、低功耗的运算放大器。其拥有较宽的输入共模电压和输出摆幅；最低工作电压可达2.1V，最大工作电压推荐为5.5V。该系列放大器在每路运放功耗约45uA的情况下，能提供1MHz增益带宽积。具有极低的输入偏置电流（约10pA级），可用于集成光电二极管放大器和压电传感器。轨到轨输入和输出缓冲也用于单电源系统中的特定集成电路设计。该系列放大器的应用包括安全监测、便携式设备、电池和电源控制、低功耗传感器系统中的信号处理和接口。
商品特性
- 低功耗。
- 轨到轨输入和输出，典型0.8mV的失调电压。
- 单位增益稳定，增益带宽积1MHz。
- 低输入偏置电流：10pA级，< 1nA。
- 2.1V~5.5V的工作电压。
- 低工作电流：45uA每通道。
应用领域
- ASIC输入和输出运放
- 传感器接口
- 压电传感放大器
- 医疗器械
- 移动通信
