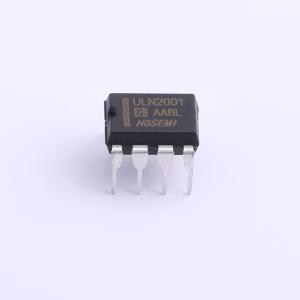

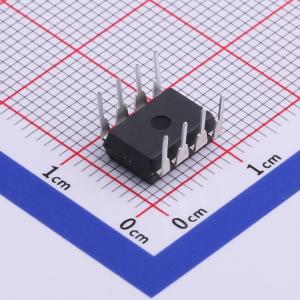

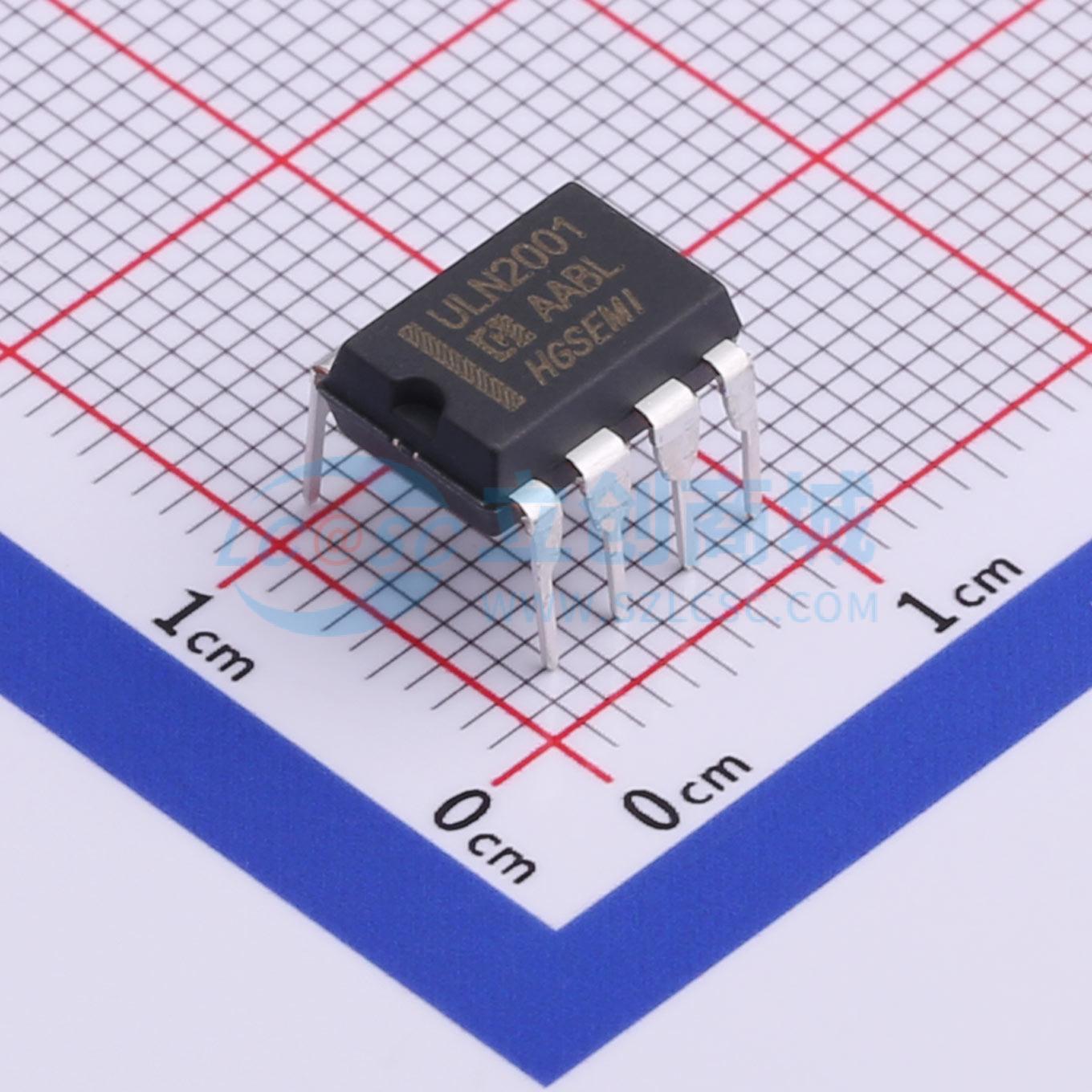

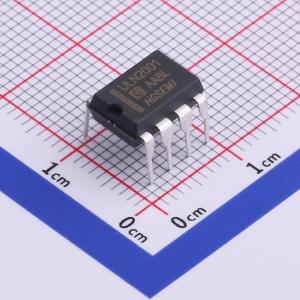

ULN2001N
三通道继电器驱动电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 新型三通道继电器驱动电路 ULN2001是单片集成高耐压、大电流达林顿管阵列，电路内部包含三个独立的达林顿管驱动通道。电路内部设计有续流二极管、可用于驱动继电器、步进电机等电感性负载。单个达林顿管集电极可输出500mA电流，将多个通道并联还可实现更高的电流输出能力。
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- ULN2001N
- 商品编号
- C565353
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.77克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿晶体管阵列 | |
| 通道数 | 三路 | |
| 集射极击穿电压(Vceo) | 50V | |
| 集电极电流(Ic) | 500mA | |
| 最大输入电压(VI) | 30V |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 集电极漏电流(Icex) | 50uA | |
| 输入电流(on) | 6.6mA | |
| 正向压降(Vf) | 1.4V |
商品概述
ULN2001是单片集成高耐压、大电流达林顿管阵列，电路内部包含三个独立的达林顿管驱动通道。电路内部设计有续流二极管、可用于驱动继电器、步进电机等电感性负载。单个达林顿管集电极可输出500mA电流，将多个通道并联还可实现更高的电流输出能力。该电路可广泛应用于继电器驱动、照明驱动、显示屏驱动(LED)、步进电机驱动和逻辑缓冲器。 ULN2001的每一路达林顿管串联一个2.7K的基极电阻，在5V的工作电压下可直接与TTL/CMOS电路连接，可直接处理原先需要标准逻辑缓冲器来处理的数据。 除此之外，ULN2001的每一路达林顿管输入级均设计了一个4K的对地下拉电阻，可防止由于单片机状态不定导致的负载误动作。
商品特性
- 500mA集电极输出电流（单路）
- 耐高压(50V)
- 输入兼容TTL/CMOS逻辑信号
- ULN2001输入端口集成4K对地下拉电阻
应用领域
- 继电器驱动
- 指示灯驱动
- 显示屏驱动
