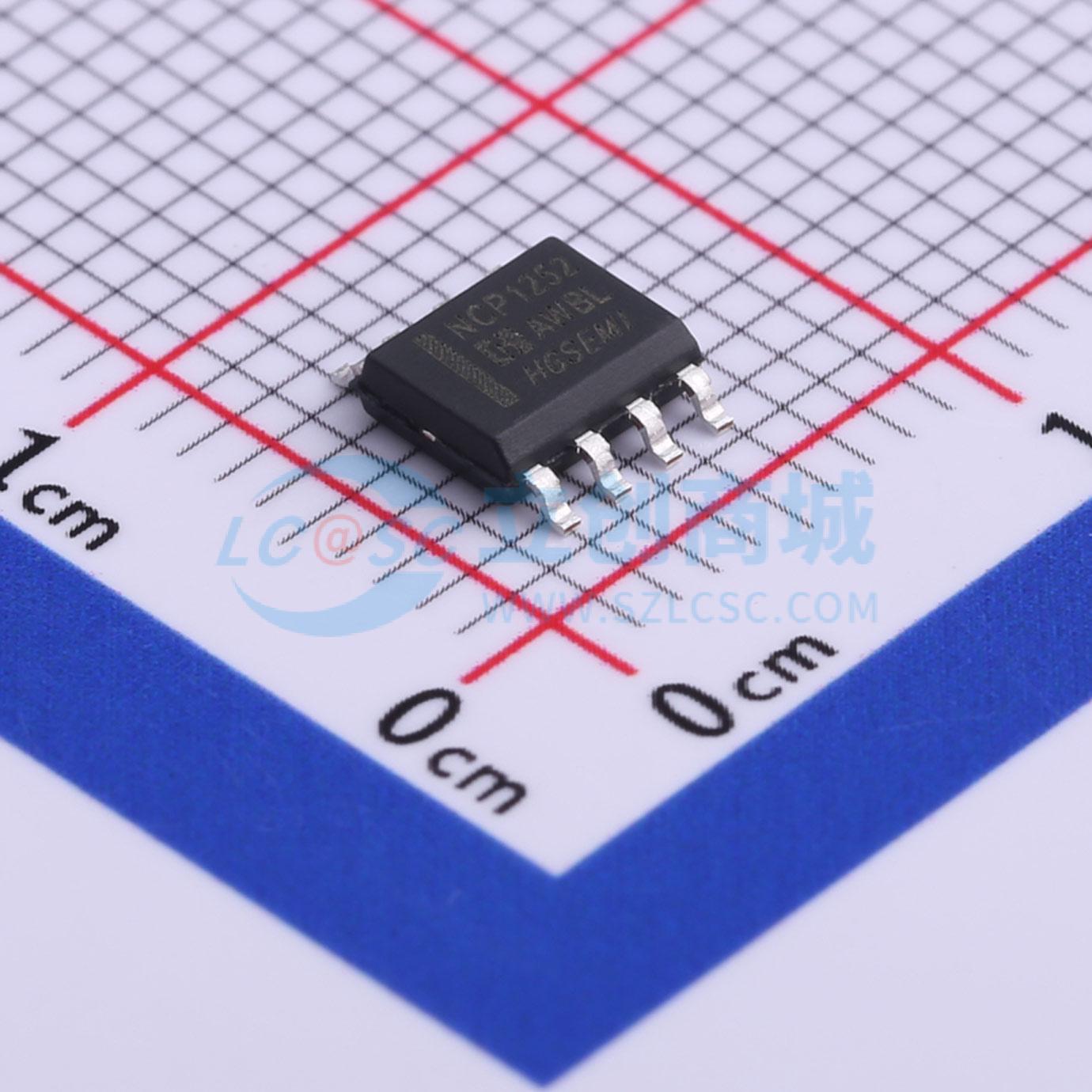

温馨提醒：图片仅供参考，商品以实物为准
NCP1252M/TR
正反激电流型PWM控制器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- NCP1252控制器具备构建经济高效且可靠的、专用于ATX电源的AC/DC开关电源所需的一切功能。由于采用了内部固定定时器，NCP1252无需依赖辅助VDD即可检测输出过载。欠压输入可防止输入电压过低，提高转换器的安全性
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- NCP1252M/TR
- 商品编号
- C565362
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.242克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 专业电源管理(PMIC) |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 可调限流；EMI优化(抖频模式)；保护锁死；可调软启动；过流保护 |
商品概述
NCP1252控制器提供了构建经济高效且可靠的AC/DC开关电源所需的一切，专门用于ATX电源。由于使用了内部固定定时器，NCP1252无需依赖辅助VDD即可检测输出过载。欠压输入可防止低输入电压，并提高转换器的安全性。最后，SOP8封装节省了PCB空间，是对成本敏感项目的首选解决方案。NCP1252提供SOP - 8/DIP - 8/MSOP - 8封装。
商品特性
- 峰值电流模式控制
- 可调开关频率高达500 kHz
- 抖动频率
- 带10 ms延迟的锁存初级过流保护（OCP）
- 带55 ms延迟的过载保护（OLP）
- 通过内部固定定时器在启动时延迟操作
- 可调软启动定时器
- VDD范围为10V至26V，具有自动恢复欠压锁定（UVLO）
- 自动恢复欠压检测
- 内部160 ns前沿消隐
- 可调内部斜坡补偿
- +500 mA / –800 mA源/灌电流能力
- 符合最新无负载调节规范
- 最大占空比50%
- SOP - 8、MSOP - 8和DIP - 8封装
应用领域
- PC银色机箱电源、游戏适配器
- 反激式和正激式转换器
