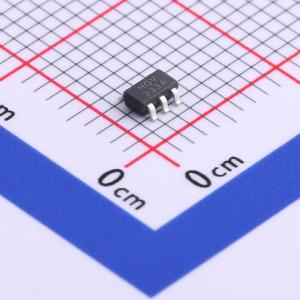

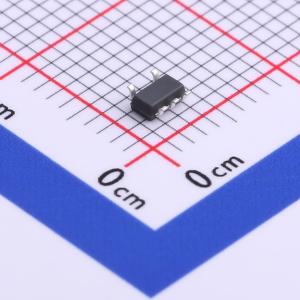

HGV333AIM5/TR
1.8V、17?A、微功耗、精密、零漂移 CMOS 运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- HGV×333A 系列CMOS 运算放大器具备精密的性能，价格极具竞争力。属于采用专有自动校准技术的零漂移系列放大器，在整个时间和温度范围内的失调电压非常低（最大15μv）且几乎零漂移，静态电流只有28μA。具有轨至轨输入和输出以及几乎不变的1/f 噪声特性，是众多应用的理想之选，更易于系统设计。经过优化，适合在1.8V(±0.9V) 至5.5V(±2.75V) 的低压状态下工作。HGV×333A 系列运算放大器成本低，单位增益稳定，并且不会出现意外输出相位反转。采用专有自动校准技术，随着时间推移和温度的变化可提供低失调电压和极低漂移，还提供轨至轨输入和输出以及几乎不变的1/f 噪声特性，是众多应用的理想之选，更容易涉及到各类系统之中。HGV333A、HGV2333A 和HGV4333A 系列精密运算放大器单位增益稳定，并且不会出现意外输出相位反转。采用专有零漂移电路，可随时间推移和温度变化实现低输入失调电压，并降低1/f 噪声分量。凭借高PSRR，能在直接依靠电池电源运行的应用中正常运行，而无需调节。HGV333A 系列针对低电压、单通道电源操作进行了优化，在正常测试条件下，可提供高阻抗输入（共模范围在电源基础上向外扩展了100mV）和轨至轨输出（摆幅在电源上下100mV 以内），适用于低成本的应用中。
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- HGV333AIM5/TR
- 商品编号
- C565347
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.044克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 单路 | |
| 增益带宽积(GBP) | 350kHz | |
| 输入偏置电流(Ib) | 70pA | |
| 输入失调电压(Vos) | 2uV | |
| 共模抑制比(CMRR) | 115dB | |
| 压摆率(SR) | 0.16V/us | |
| 输出电流 | 5mA | |
| 轨到轨 | 轨到轨输入,轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 20nV/℃ | |
| 静态电流(Iq) | 17uA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 1.8V~5.5V | |
| 双电源(Vee ~ Vcc) | 900mV~2.75V；-2.75V~-900mV | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 噪声密度(eN) | 55nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 140pA |
商品概述
HGV×333A 系列CMOS 运算放大器具备精密的性能，价格极具竞争力。属于采用专有自动校准技术的零漂移系列放大器，在整个时间和温度范围内的失调电压非常低（最大15μv）且几乎零漂移，静态电流只有28μA。具有轨至轨输入和输出以及几乎不变的1/f 噪声特性，是众多应用的理想之选，更易于系统设计。经过优化，适合在1.8V(±0.9V) 至5.5V(±2.75V) 的低压状态下工作。
HGV×333A 系列运算放大器成本低，单位增益稳定，并且不会出现意外输出相位反转。采用专有自动校准技术，随着时间推移和温度的变化可提供低失调电压和极低漂移，还提供轨至轨输入和输出以及几乎不变的1/f 噪声特性，是众多应用的理想之选，更容易涉及到各类系统之中。
HGV333A、HGV2333A 和HGV4333A 系列精密运算放大器单位增益稳定，并且不会出现意外输出相位反转。采用专有零漂移电路，可随时间推移和温度变化实现低输入失调电压，并降低1/f 噪声分量。凭借高PSRR，能在直接依靠电池电源运行的应用中正常运行，而无需调节。HGV333A 系列针对低电压、单通道电源操作进行了优化，在正常测试条件下，可提供高阻抗输入（共模范围在电源基础上向外扩展了100mV）和轨至轨输出（摆幅在电源上下100mV 以内），适用于低成本的应用中。
商品特性
- 非常出色的性价比
- 低失调电压：2μV
- 零点漂移：0.02μV/°C
- 低噪声：1.1 μVPP ，0.1Hz 至10Hz
- 静态电流：17μA
- 电源电压：1.8V 至5.5V
- 轨到轨输入/输出
- 内部电磁干扰(EMI) 滤波功能
- 微型封装：SOT23、SC70
应用领域
- 电池供电仪器
- 医疗仪表
- 温度测量
- 手持测试设备
- 传感器应用
- 电流检测
- 电子称
