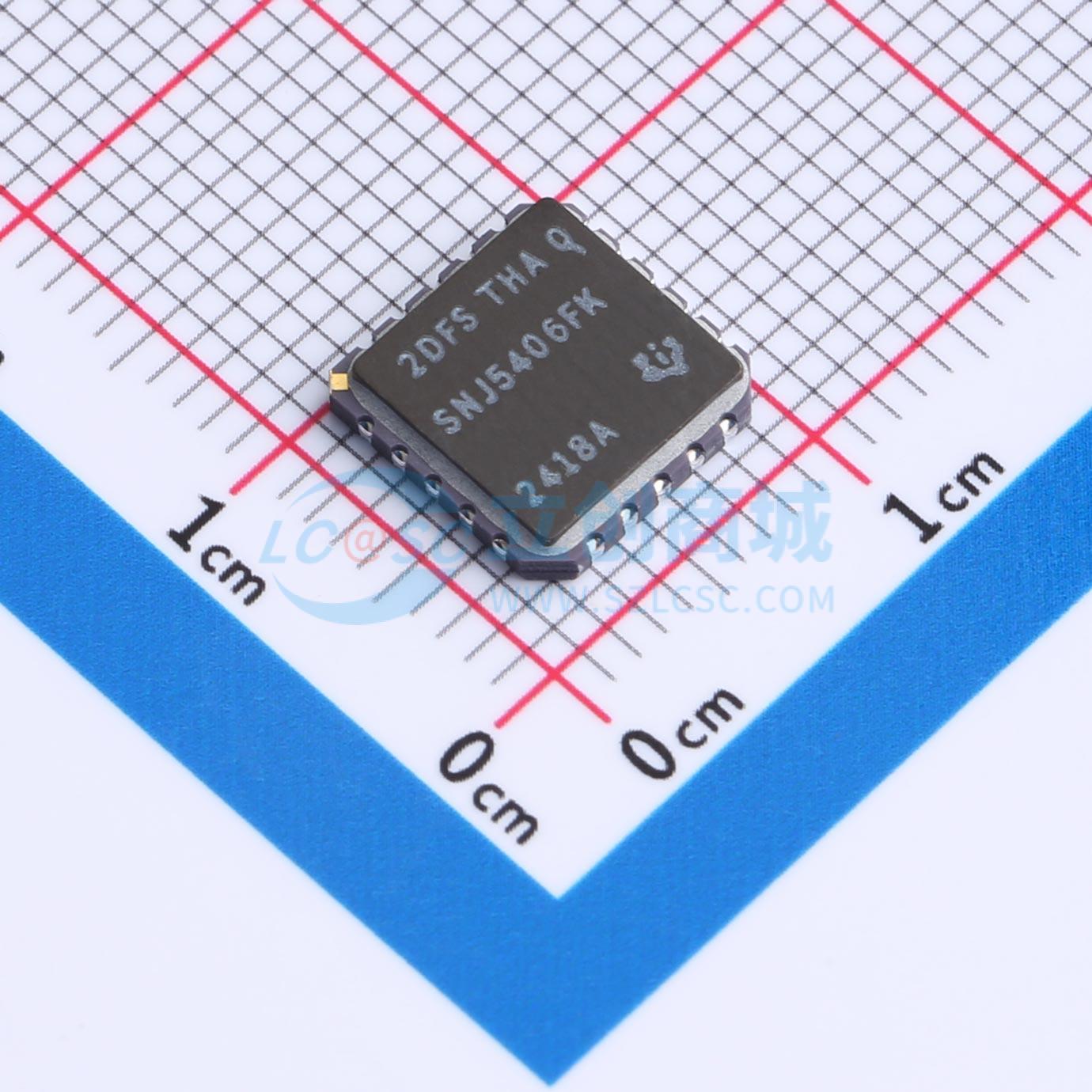

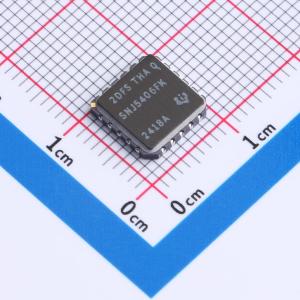

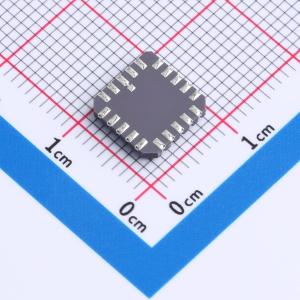

温馨提醒：图片仅供参考，商品以实物为准
SNJ5406FK
具有集电极开路输出的 6 通道 4.5V 至 5.5V 双极反相器
- 描述
- SN5406 具有集电极开路输出的 6 通道 4.5V 至 5.5V 双极反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SNJ5406FK
- 商品编号
- C5212011
- 商品封装
- LCC-20(8.9x8.9)
- 包装方式
- 管装
- 商品毛重
- 0.662克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 开路集电极 | |
| 工作电压 | 4.5V~5.5V | |
| 元件数 | 6 | |
| 每个元件位数 | 6 |
| 属性 | 参数值 | |
|---|---|---|
| 通道类型 | 单向 | |
| 灌电流(IOL) | 30mA | |
| 拉电流(IOH) | 0.25mA | |
| 系列 | - | |
| 工作温度 | -55℃~+125℃ | |
| 传播延迟(tpd) | 15ns@5V,15pF |
商品概述
这些TTL六反相缓冲器/驱动器具有用于与高压电路（如MOS）接口或驱动高电流负载（如灯或继电器）的开集高压输出，也可用作驱动TTL输入的反相缓冲器。SN5406和SN7406的最小击穿电压为30V。SN5416和SN7416的最小击穿电压为15V。SN5406和SN5416的最大灌电流为30mA，而SN7406和SN7416的最大灌电流为40mA。
