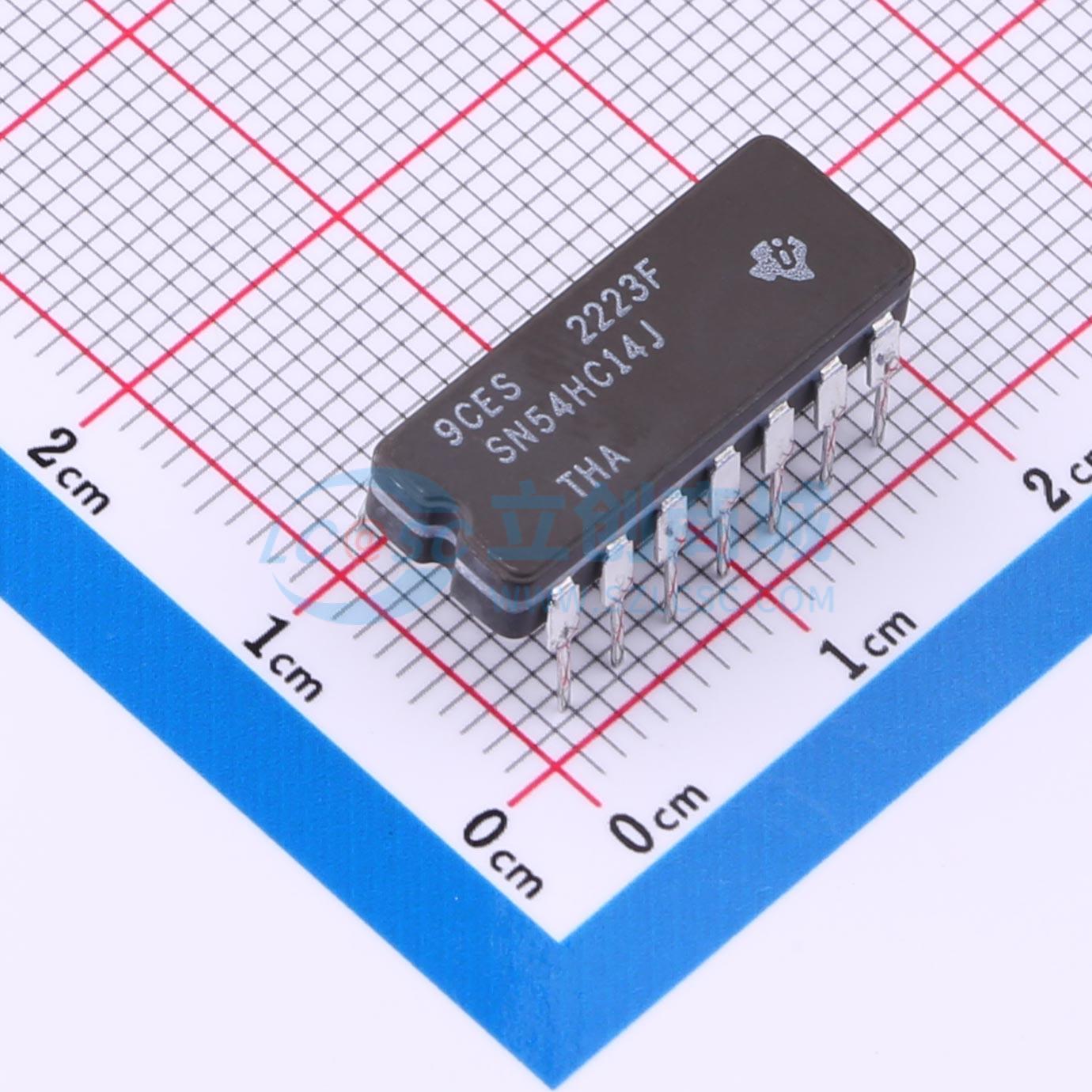

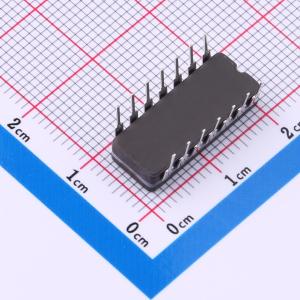

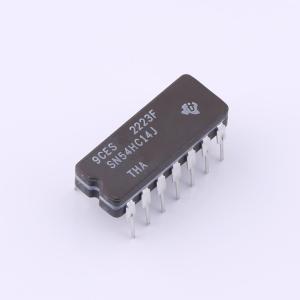

温馨提醒：图片仅供参考，商品以实物为准
SN54HC14J
具有施密特触发输入的 6 通道、2V 至 6V 反相器
- 描述
- SN54HC14 具有施密特触发输入的 6 通道、2V 至 6V 反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN54HC14J
- 商品编号
- C5212074
- 商品封装
- CDIP-14
- 包装方式
- 管装
- 商品毛重
- 3.78克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | 推挽式 | |
| 工作电压 | 2V~6V | |
| 元件数 | 6 | |
| 每个元件位数 | 1 | |
| 通道类型 | 双向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 25mA | |
| 拉电流(IOH) | 25mA | |
| 系列 | 74HC | |
| 工作温度 | -55℃~+125℃ | |
| 静态电流(Iq) | 40uA | |
| 传播延迟(tpd) | 22ns@6V,50pF | |
| 功能特性 | - |
商品概述
此器件包含六个具有施密特触发输入的独立反相器。每个逻辑门以正逻辑执行布尔函数 Y = ¬A。
商品特性
- 缓冲输入宽工作电压范围：2V 至 6V
- 宽工作温度范围：-40℃ 至 +85℃
- 支持多达 10 个 LSTTL 负载的扇出
- 与 LSTTL 逻辑 IC 相比，可显著降低功耗
应用领域
- 同步反相时钟输入
- 对开关进行去抖
- 对数字信号进行反相
