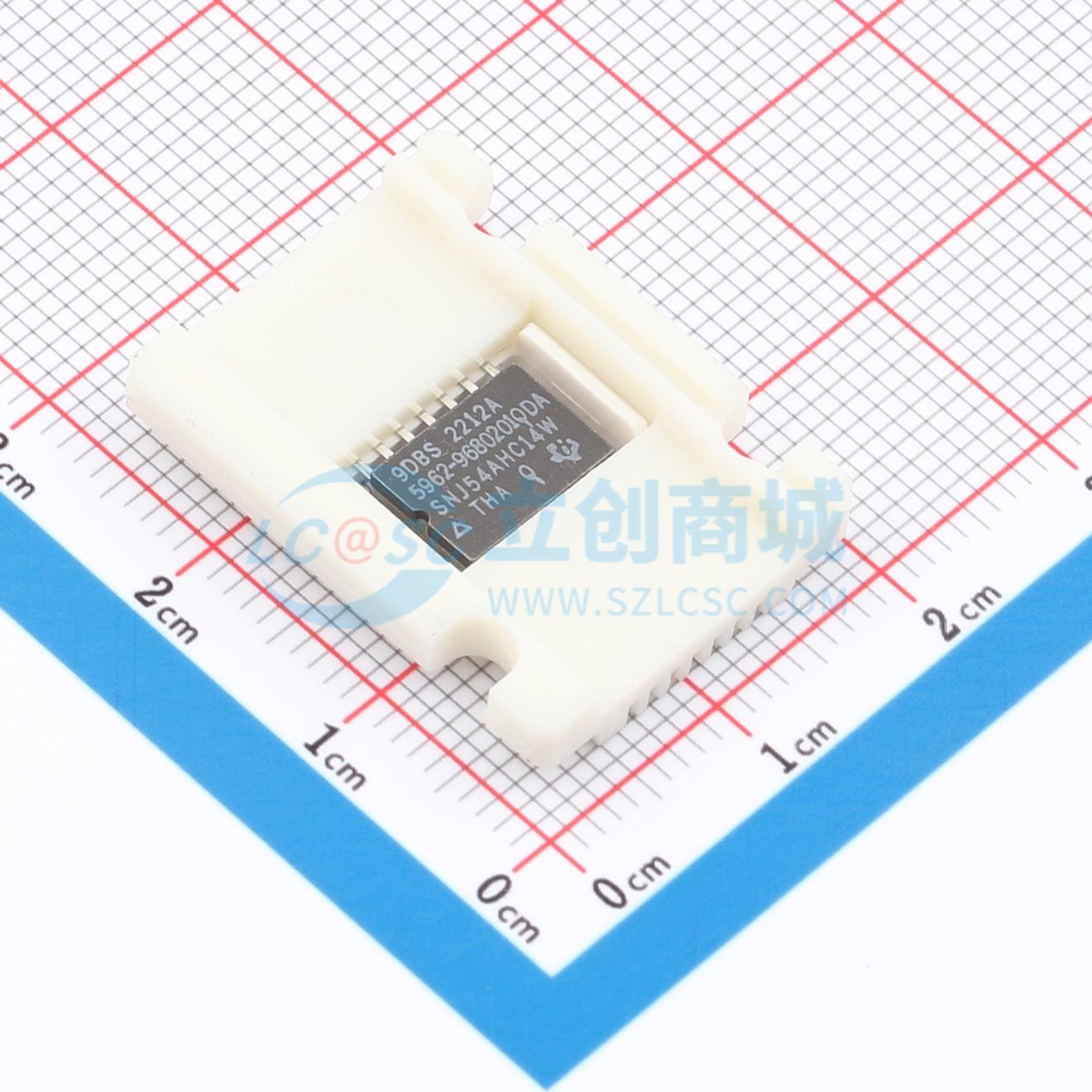

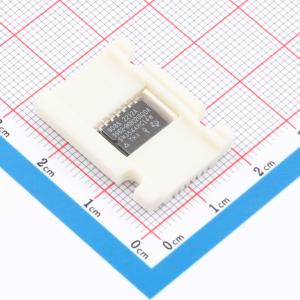

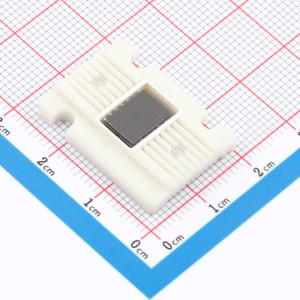

温馨提醒：图片仅供参考，商品以实物为准
SNJ54AHC14W
具有施密特触发输入的 6 通道、2V 至 5.5V 反相器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN54AHC14 具有施密特触发输入的 6 通道、2V 至 5.5V 反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SNJ54AHC14W
- 商品编号
- C5212117
- 商品封装
- CFP-14
- 包装方式
- 管装
- 商品毛重
- 87.066667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 2V~5.5V | |
| 每个元件位数 | 6 | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | AHC | |
| 工作温度 | -55℃~+125℃ | |
| 静态电流(Iq) | 20uA | |
| 传播延迟(tpd) | 12ns@5V,50pF | |
| 功能特性 | - |
商品概述
SNX4AHC14 器件包含六个独立的反相器。这些器件执行布尔函数 Y = A̅。每个电路作为一个独立的反相器工作，但由于施密特触发器的作用，反相器对上升（V_T+）和下降（V_T-）信号有不同的输入阈值电平。
商品特性
- ESD保护超过JESD 22标准：
- 2000-V人体模型 (A114-A)
- 200-V机械模型 (A115-A)
- 1000-V带电器件模型 (C101)
- 工作范围：2 V至5.5 V
- 5 V时输出驱动为±8 mA
- 施密特触发输入提高抗噪声能力
- 低功耗：最大ICC为20 μA
- 锁存性能超过每JESD 17 250 mA
应用领域
- UPS
- 白色家电
- 计算机外设
- 打印机
- 交流伺服驱动器
- 台式电脑
