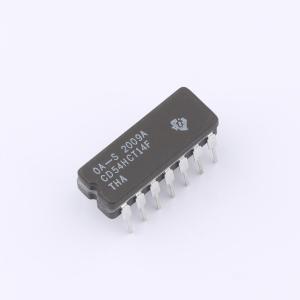

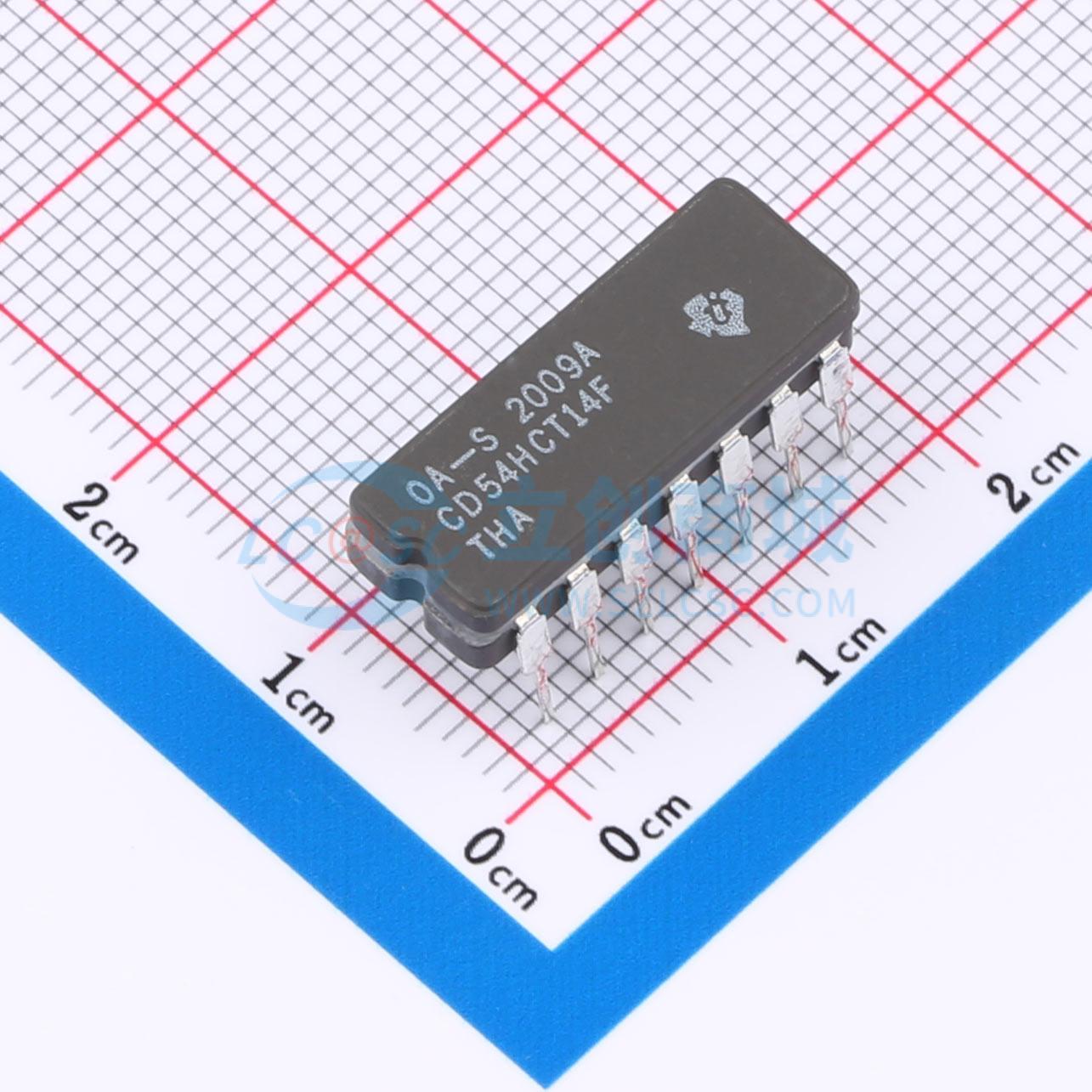

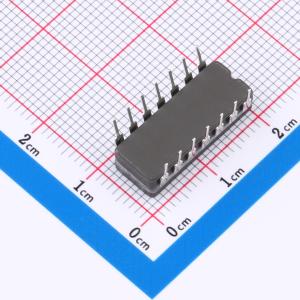

CD54HCT14F
6 通道 4.5V 至 5.5V 反相器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CD54HCT14 6 通道 4.5V 至 5.5V 反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD54HCT14F
- 商品编号
- C5212093
- 商品封装
- CDIP-14
- 包装方式
- 管装
- 商品毛重
- 2.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 非门 | |
| 通道数 | 6 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 40uA | |
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 4mA | |
| 输入高电平(VIH) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV | |
| 输出高电平(VOH) | 3.7V | |
| 输出低电平(VOL) | 400mV | |
| 系列 | 54HCT系列 | |
| 传播延迟(tpd) | 57ns@4.5V,50pF | |
| 工作温度 | -55℃~+125℃ | |
| 输入通道数 | 1 |
商品概述
此器件包含六个具有施密特触发输入的独立反相器。每个逻辑门以正逻辑执行布尔函数 Y = A（上划线）。
商品特性
- 兼容 LSTTL 输入逻辑
- V_IL(max) = 0.8V ， V_IH(min) = 2V
- 兼容 CMOS 输入逻辑
- 在电压为 VOL, VOH 时， I_I ≤ 1μA
- 缓冲输入
- 工作电压为 4.5 V 至 5.5 V
- 宽工作温度范围： -55℃ 至 +125℃
- 支持多达 10 个 LSTTL 负载的扇出
- 与 LSTTL 逻辑 IC 相比，可显著降低功耗
应用领域
- 同步反相时钟输入
- 对开关进行去抖
- 对数字信号进行反相
