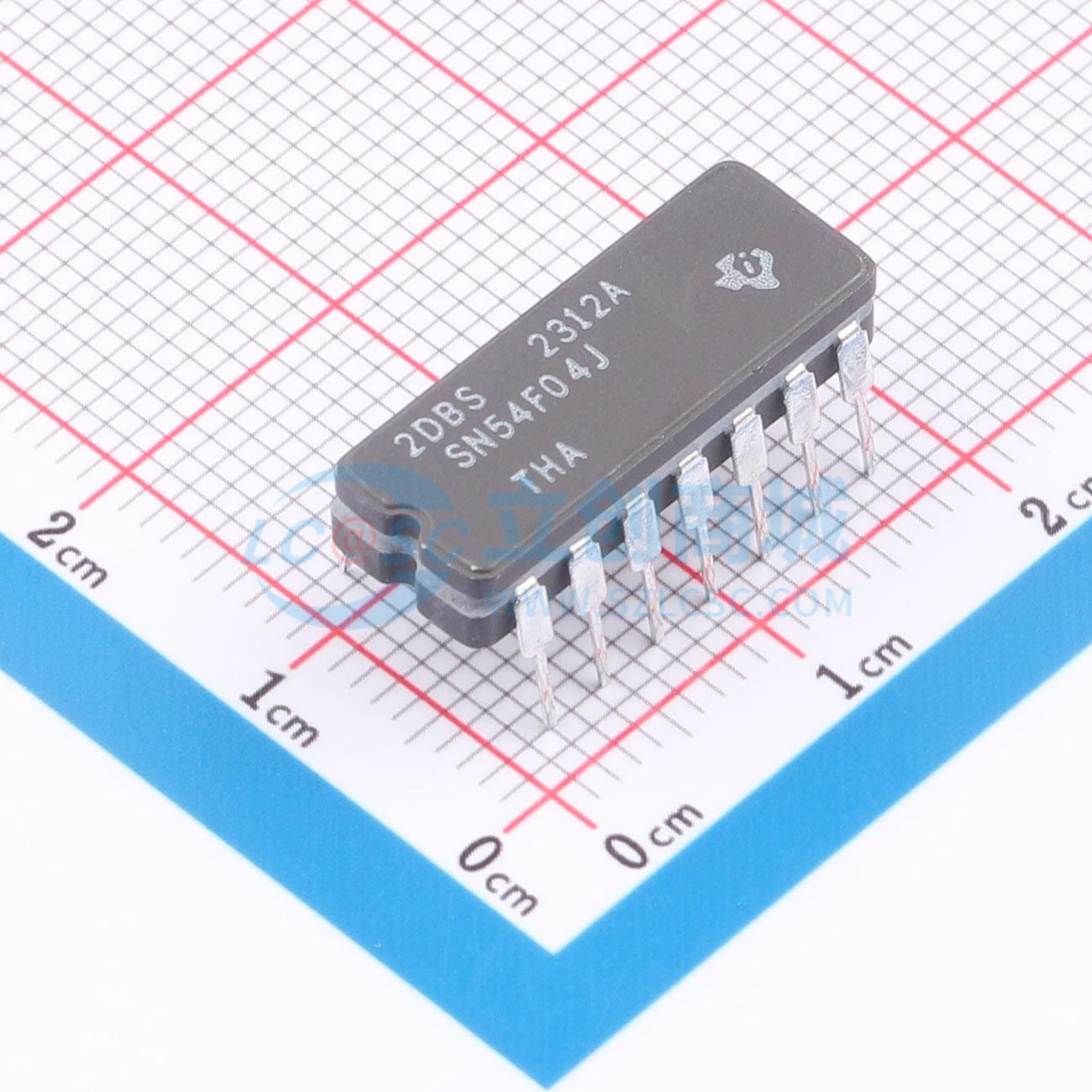

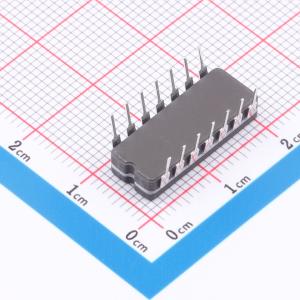

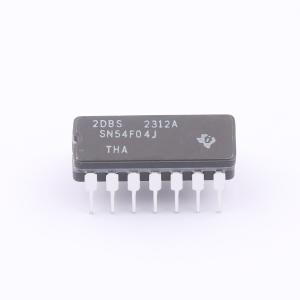

SN54F04J

该器件包含六个独立反相器，执行布尔函数Y = A非，共有SN54F04、SN74F04两种型号，可提供多种封装选项，包括塑料小外形封装、陶瓷芯片载体以及标准塑料和陶瓷300-mil双列直插封装。

• SN54F04工作温度范围为-55℃~125℃，SN74F04工作温度范围为0℃~70℃
• 最大额定值：电源电压VCC范围为-0.5 V~7 V，输入电压V1范围为-1.2 V~7 V，输入电流范围为-30 mA~5 mA，高态下任意输出的施加电压范围为-0.5V~VCC，低态下任意输出的输入电流为40 mA，存储温度范围为-65℃~150℃
• 输入电压可在符合输入电流额定值要求的前提下超出额定范围
• 超过最大额定值的应力可能对器件造成永久性损坏，长期处于最大额定条件下可能影响器件可靠性
• 所有典型值的测试条件为VCC=5 V，TA=25℃，一次最多仅可短路一个输出，短路持续时间不应超过1秒
• 符号符合相关标准规范，部分引脚无内部连接
• 可提供符合欧盟RoHS要求的无铅选项，符合低卤素环保要求
• 有符合JEDEC行业标准分类的湿度敏感等级标识，标注峰值焊接温度
