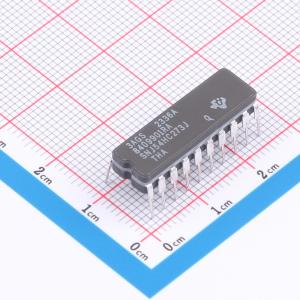

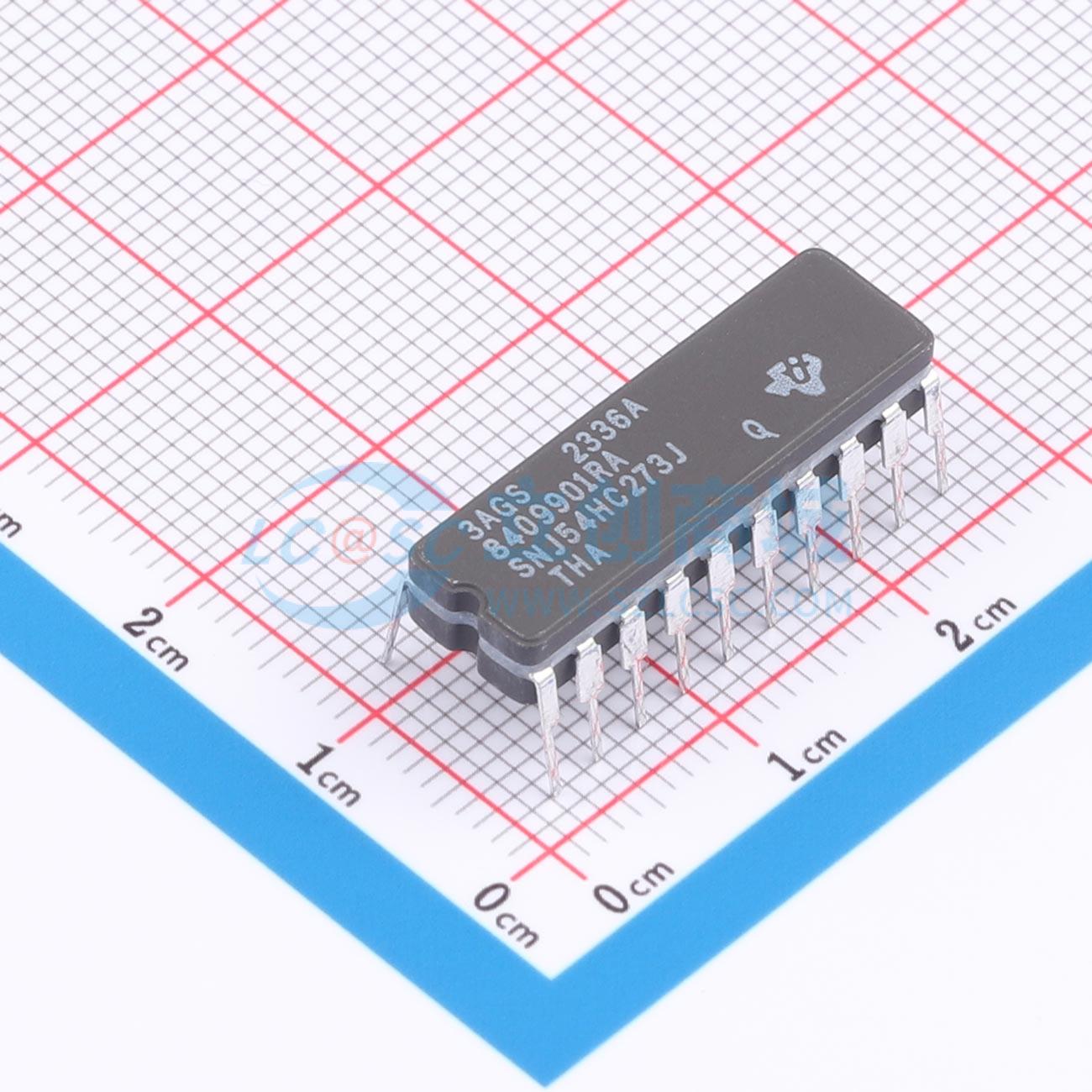

SNJ54HC273J
具有清零端的八路 D 型触发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN54HC273 具有清零功能的八路 D 类触发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SNJ54HC273J
- 商品编号
- C5212540
- 商品封装
- CDIP-20
- 包装方式
- 管装
- 商品毛重
- 51.92克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | 21MHz | |
| 功能 | 复位 | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 传播延迟(tpd) | 41ns@6V,50pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 54HC系列 | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 静态电流(Iq) | 160uA | |
| 输入电容 | 10pF | |
| 工作温度 | -55℃~+125℃ | |
| 同步/异步 | 异步 | |
| 建立时间 | 25ns | |
| 保持时间 | - |
应用领域
- 缓冲或存储寄存器
- 移位寄存器
- 图形发生器
