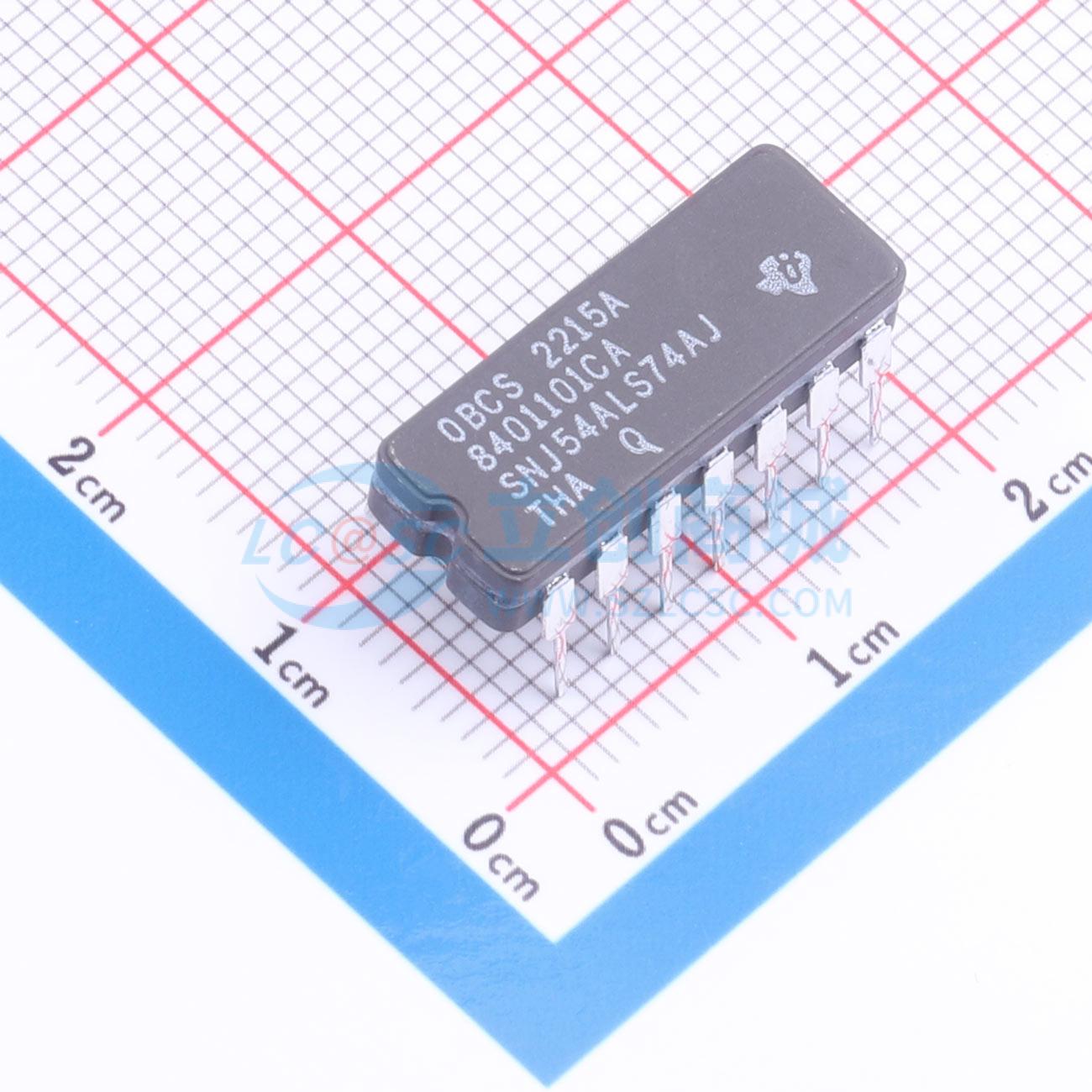

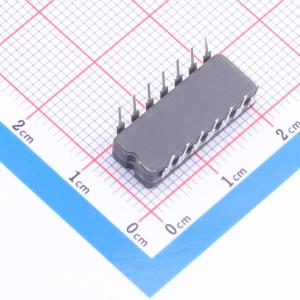

温馨提醒：图片仅供参考，商品以实物为准
SNJ54ALS74AJ
具有清零和预置端的双路正边沿触发式 D 型触发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN54ALS74A 具有清零和预设功能的双通道上升沿触发 D 类触发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SNJ54ALS74AJ
- 商品编号
- C5212631
- 商品封装
- CDIP-14
- 包装方式
- 管装
- 商品毛重
- 155.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 4.5V~5.5V | |
| 功能 | 置位和复位 | |
| 元件数 | 2 | |
| 每个元件位数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟(tpd) | 18ns@4.5V,50pF | |
| 系列 | 54ALS系列 | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 800uA | |
| 工作温度 | -55℃~+125℃ | |
| 建立时间 | 10ns | |
| 保持时间 | 2ns |
商品概述
这些器件包含两个独立的上升沿触发D型触发器。预置端(PRE)或清零端(CLR)输入为低电平时，无论其他输入的电平如何，都会置位或复位输出。当PRE和CLR处于非活动状态（高电平）时，满足建立时间要求的D输入端的数据，会在时钟(CLK)脉冲的上升沿传输到输出端。时钟触发发生在电压电平层面，与CLK的上升时间不直接相关。在保持时间间隔之后，D输入端的数据可以改变，不会影响输出端的电平。SN74ALS74A和SN74AS74A的额定工作温度范围为0℃至70℃。封装选项包括塑料小外形(D)封装、陶瓷芯片载体(FK)，以及标准塑料(N)和陶瓷(J) 300-mil双列直插封装。
