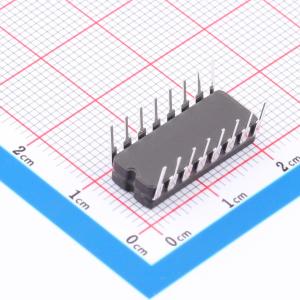

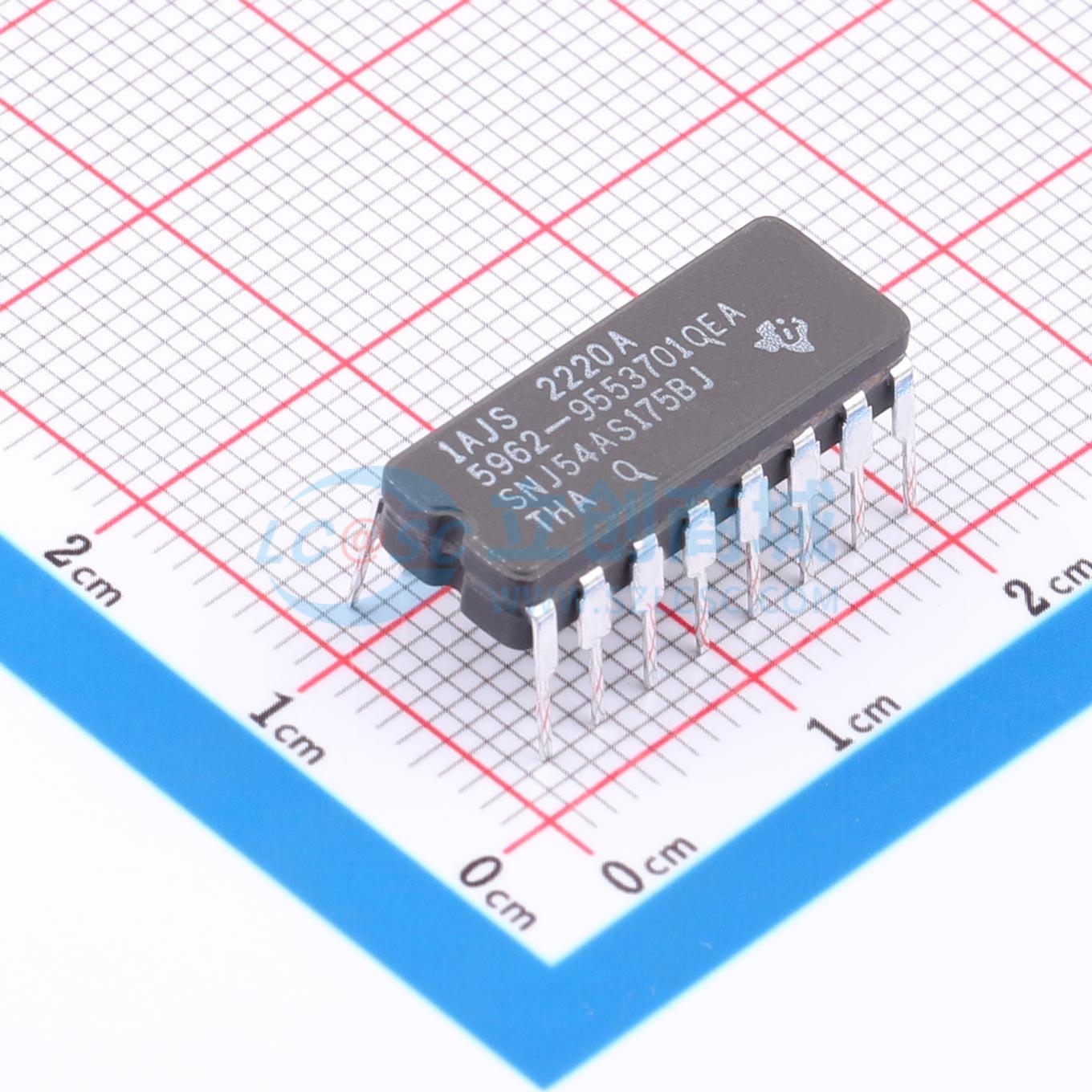

SNJ54AS175BJ
具有清零端的六路/四路 D 型触发器
- 描述
- SN54AS175B 具有清零功能的六路/四路 D 类触发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SNJ54AS175BJ
- 商品编号
- C5212379
- 商品封装
- CDIP-16
- 包装方式
- 管装
- 商品毛重
- 77.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 4.5V~5.5V | |
| 时钟频率(fc) | 100MHz | |
| 功能 | 复位 | |
| 元件数 | 4 | |
| 每个元件位数 | 1 | |
| 输出类型 | 互补式 |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟(tpd) | 15ns@4.5V,50pF | |
| 系列 | 54AS系列 | |
| 灌电流(IOL) | 20mA | |
| 拉电流(IOH) | 2mA | |
| 静态电流(Iq) | 34mA | |
| 工作温度 | -55℃~+125℃ | |
| 同步/异步 | 异步 | |
| 建立时间 | 3ns | |
| 保持时间 | 1ns |
商品概述
该系列为正沿触发D型触发器，采用TTL电路实现D型触发器逻辑
商品特性
- ALS174、AS174包含6个带单轨输出的触发器，ALS175、AS175B包含4个带双轨输出的触发器
- 带有缓冲时钟输入和直接清零输入，ALS175和AS175B每个触发器均带有互补输出
- 满足建立时间要求的数据输入信息会在时钟脉冲的上升沿传输至输出，时钟触发发生在特定电压电平，与正脉冲的跳变时间无直接关联；时钟输入为高电平和低电平时，数据输入信号都不会影响输出
- AS系列产品输出带有完整缓冲，可隔离外部干扰
- 可与大多数TTL电路完全兼容
- 最大电源电压VCC为7V，最大输入电压为7V
- 存储温度范围为-65℃~150℃
- 使用时所有未使用输入必须接VCC或GND，以保证器件正常工作
- 提供J、W、D、N、NS、FK多种封装可选
应用领域
- 缓冲/存储寄存器
- 移位寄存器
- 图形发生器
