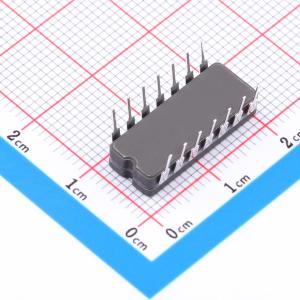

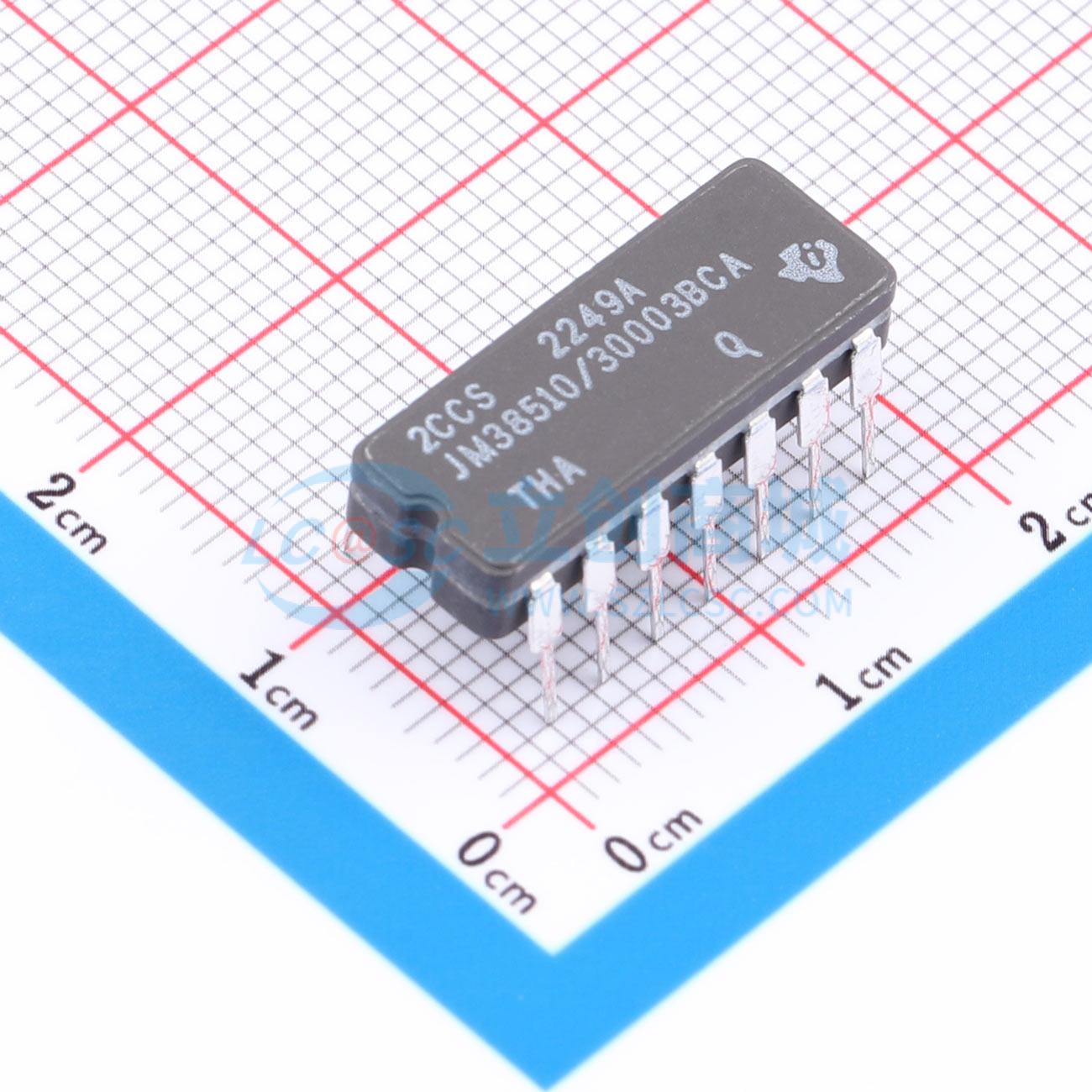

温馨提醒：图片仅供参考，商品以实物为准
JM38510/30003BCA
6 通道、4.5V 至 5.5V 双极反相器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN54LS04 6 通道、4.5V 至 5.5V 双极反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- JM38510/30003BCA
- 商品编号
- C5212062
- 商品封装
- CDIP-14
- 包装方式
- 管装
- 商品毛重
- 150.066667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 工作电压 | 4.5V~5.5V | |
| 每个元件位数 | 6 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 20mA | |
| 拉电流(IOH) | 1mA | |
| 工作温度 | -55℃~+125℃ | |
| 功能特性 | - |
商品概述
该器件为反相器产品，包含六个独立反相器，现有SN5404、SN54LS04、SN54S04、SN7404、SN74LS04、SN74S04多种型号，对应J、W、D、N、NS、DB、FK多种封装规格，部分引脚无内部连接
商品特性
- 包含六个独立反相器单元
- 最大额定电源电压VCC为7V
- 输入电压额定值：04、S04型号为5.5V，LS04型号为7V
- 不同封装热阻抗参数：D封装86℃/W，DB封装96℃/W，N封装80℃/W，NS封装76℃/W
- 存储温度范围为-65℃~150℃
- 使用要求：所有未使用的输入必须接VCC或GND，以保证器件正常运行
- 典型参数测试条件为VCC=5V，TA=25℃
- 使用限制：一次最多仅可短路一个输出，短路持续时间不得超过1秒
