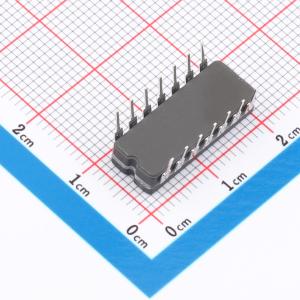

温馨提醒：图片仅供参考，商品以实物为准
CD54HC04F3A
8 通道、2V 至 6V 反相器
- 描述
- CD54HC04 8 通道、2V 至 6V 反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD54HC04F3A
- 商品编号
- C5212024
- 商品封装
- CDIP-14
- 包装方式
- 管装
- 商品毛重
- 106.866667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 40uA | |
| 通道数 | 6 | |
| 输入高电平(VIH) | 3.15V；4.2V；1.5V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 1.8V；500mV；1.35V | |
| 输出高电平(VOH) | 4.4V；1.9V；5.9V；5.48V；3.98V | |
| 输出低电平(VOL) | 400mV；400mV；100mV；100mV；100mV | |
| 传播延迟(tpd) | 14ns@6V,50pF | |
| 工作温度 | -55℃~+125℃ |
商品概述
此器件包含六个独立的逆变器。每个逻辑门以正逻辑执行布尔函数 Y = A（上划线）。
商品特性
- 缓冲输入
- 宽工作电压范围：2V 至 6V
- 宽工作温度范围：-55℃ 至 +125℃
- 支持多达 10 个 LSTTL 负载的扇出
- 与 LSTTL 逻辑 IC 相比，可显著降低功耗
应用领域
- 同步反相时钟输入对数字信号进行反相
