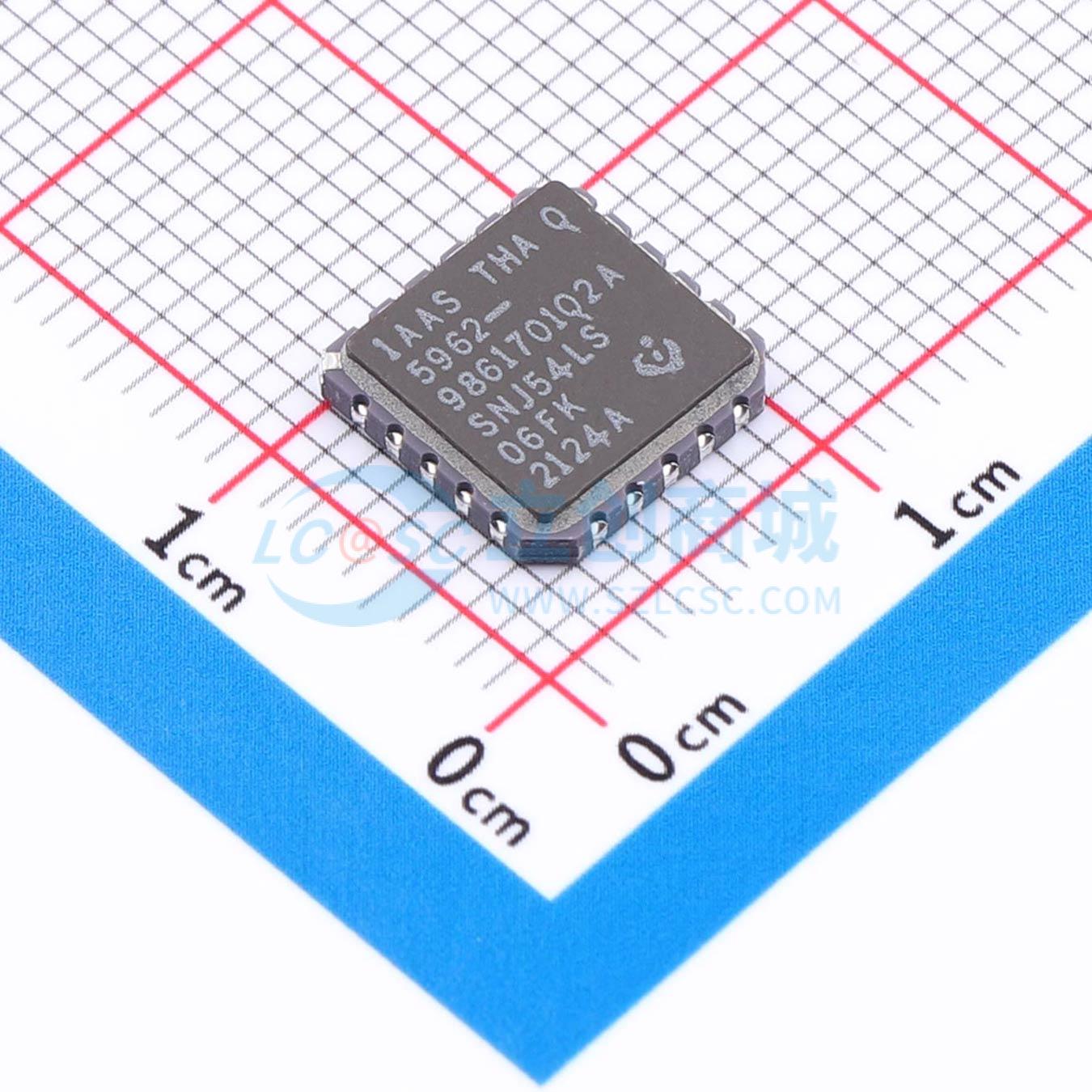

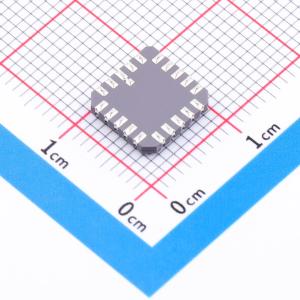

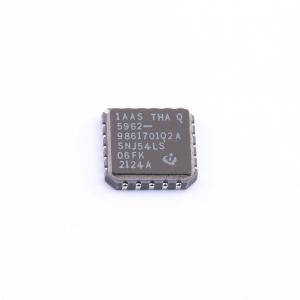

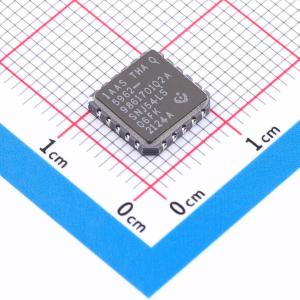

SNJ54LS06FK
具有集电极开路输出的 6 通道、4.5V 至 5.5V 双极反相器
- 描述
- SN54LS06 具有集电极开路输出的 6 通道 4.5V 至 5.5V 双极反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SNJ54LS06FK
- 商品编号
- C5212052
- 商品封装
- LCC-20(8.9x8.9)
- 包装方式
- 管装
- 商品毛重
- 1.164334克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | TTL兼容CMOS | |
| 输出类型 | 开漏 | |
| 工作电压 | 4.5V~5.5V | |
| 元件数 | 1 | |
| 每个元件位数 | 6 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 30mA | |
| 拉电流(IOH) | 250uA | |
| 系列 | 74LS | |
| 工作温度 | -55℃~+125℃ | |
| 传播延迟(tpd) | 20ns@5V,15pF | |
| 功能特性 | 电平转换 |
商品概述
SNx4LS06是具有开集高压输出的六反相缓冲器与驱动器，器件带有高压开集输出，可与高电平电路（如MOS电路）接口，也可用于驱动大电流负载，还可用作反相缓冲器驱动TTL输入，器件额定输出电压为30V。
商品特性
- 可将TTL电压电平转换为MOS电平
- 具备高灌电流能力
- 输入带有钳位二极管，可简化系统设计
- 为可驱动指示灯和继电器的开集驱动器
- 输入与大多数TTL电路完全兼容
应用领域
- 工厂自动化
- 楼宇自动化
- 线路驱动器
- 电子销售点设备
- 台式电脑或笔记本电脑
