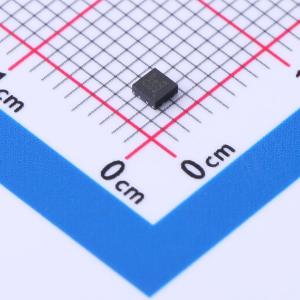

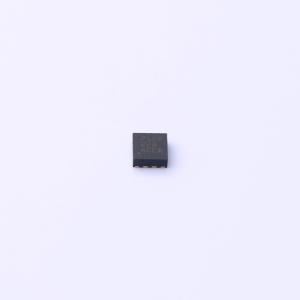

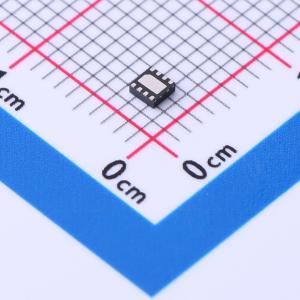

温馨提醒：图片仅供参考，商品以实物为准
DRV8212PDSGR
DRV8212P 11V H桥电机驱动器，带PWM接口和低功耗睡眠模式
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DRV8212P 具有 PWM 控制和低功耗睡眠模式的 12V、3A H 桥电机驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- DRV8212PDSGR
- 商品编号
- C5208051
- 商品封装
- WSON-8(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.092克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | 是 | |
| H桥数量 | 1 | |
| 输出电流 | - | |
| 峰值电流 | 4A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1.65V~5.5V | |
| 接口类型 | PWM | |
| 导通电阻 | 280mΩ | |
| 静态电流(Iq) | 210uA | |
| 工作温度 | -40℃~+125℃ |
商品概述
DRV8212P是一款集成式电机驱动器，内置四个N沟道功率FET、电荷泵稳压器和保护电路。三倍压电荷泵架构使该器件能够在低至1.65 V的电压下工作，以适应1.8 V电源轨和低电池电量情况。电荷泵集成了所有电容，以减小电机驱动器在PCB上的整体解决方案尺寸，并支持100%占空比运行。 DRV8212P支持行业标准的PWM（IN1/IN2）控制接口。nSLEEP引脚控制低功耗睡眠模式，通过禁用内部电路实现超低静态电流消耗。 该器件可提供高达4 A的峰值输出电流。其工作电源电压范围为1.65 V至5.5 V。 该驱动器具备强大的内部保护功能，包括电源欠压锁定（UVLO）、输出过流保护（OCP）和器件过温保护（TSD）。 DRV8212P是一系列器件的一部分，这些器件提供引脚兼容、可扩展的RDS（on）和电源电压选项，以支持各种负载和电源轨，且只需进行最小的设计更改。
商品特性
- N沟道H桥电机驱动器
- MOSFET导通电阻：高侧 + 低侧280 mΩ
- 驱动一台双向有刷直流电机
- 一个单线圈或双线圈锁存继电器
- 欠压锁定（UVLO）
- 过流保护（OCP）
- 热关断（TSD）
应用领域
- 有刷直流电机、螺线管和继电器驱动
- 水、气和电表
- IP网络摄像机红外截止滤光片
- 可视门铃
- 机器视觉相机
- 电子智能锁
- 电子和机器人玩具
- 血压计
- 输液泵
- 电动牙刷
- 美容与个人护理
