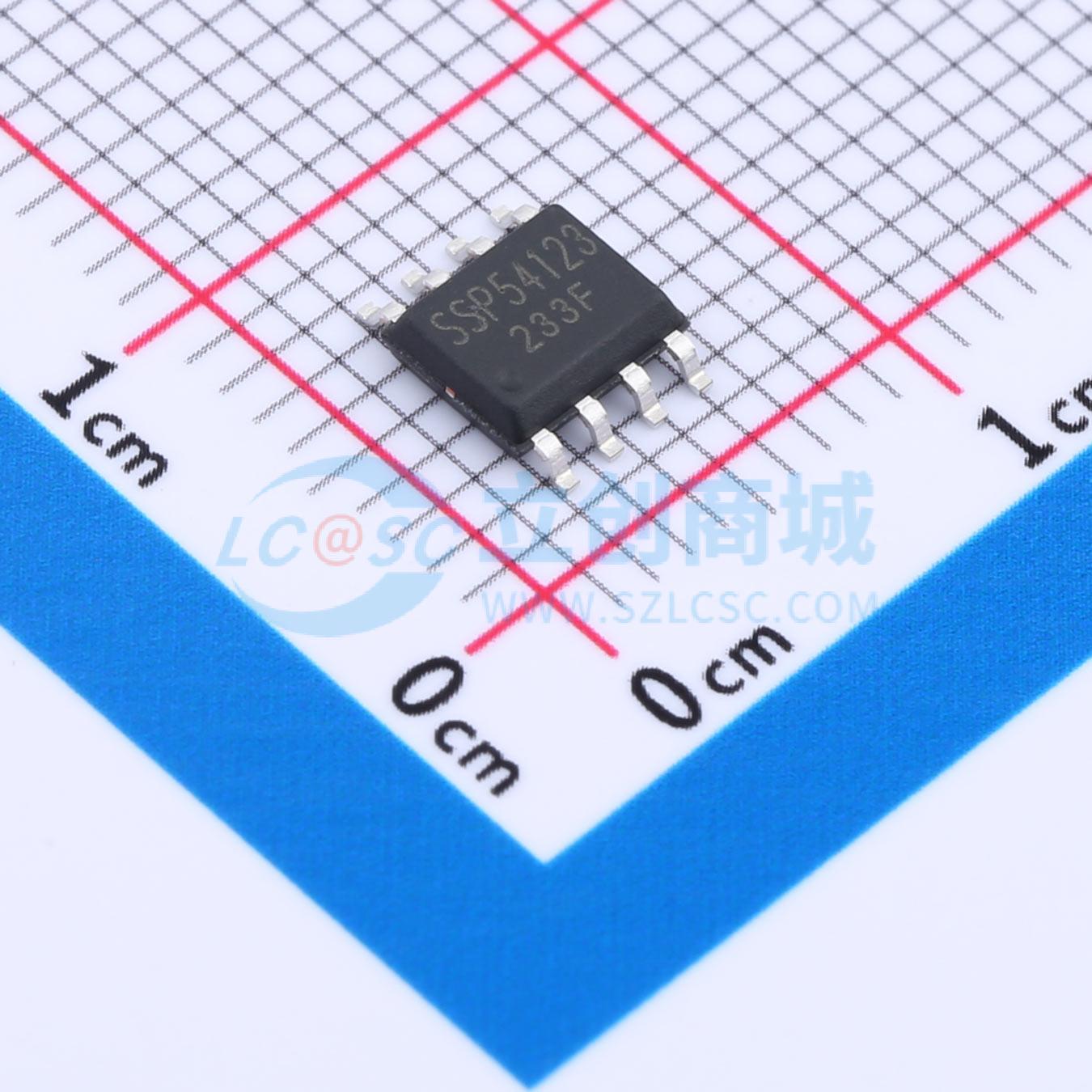

温馨提醒：图片仅供参考，商品以实物为准
SSP54123
SSP54123
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SSP54123专为漏电断路器设计，可直接在断路器的交流线路上运行；它包含电压调节器、放大器、锁存器等。该电路能够吸收外部浪涌电压，提高芯片在高压、尖峰脉冲和高频电磁环境下的抗干扰能力，增强芯片的稳定性和可靠性。SSP54123是一款用于漏电保护开关的通用集成电路（IC），可应用于漏电保护断路器等场景
- 品牌名称
- Siproin(上海矽朋)
- 商品型号
- SSP54123
- 商品编号
- C5199845
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 漏电保护芯片 | |
| 工作电流 | 300uA | |
| 触发电压(Vt) | 6.1mV |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 12V | |
| 动作时间(Ton) | 5ms | |
| 工作温度 | -25℃~+80℃ |
商品概述
SSP54123 是漏电保护开关通用集成电路(IC)；主要包含稳压电路、运算放大电路、锁存电路、控制电路以及抗浪涌电路、运算放大抗干扰电路、增益调控电路等，这些电路能够将外部串入的浪涌电压和尖脉冲干扰信号吸收，有效提高芯片在高电压、尖脉冲以及高频电磁抗干扰的能力，避免了普遍存在的漏保乱跳闸（误动作）等现象，提高了芯片的稳定可靠性；同时简化了相关电路，降低了成本。
商品特性
- 输入灵敏度高（典型值 VT = 6.1 mV）
- 外围电路简单
- 良好的抗干扰、电磁干扰防护能力
- 适用于交流 110V ~ 220V 电网漏电保护应用
- 宽温度范围： -25 ~ 80°C
- 封装形式：SOP8，DIP8
应用领域
- 漏电保护断路器
