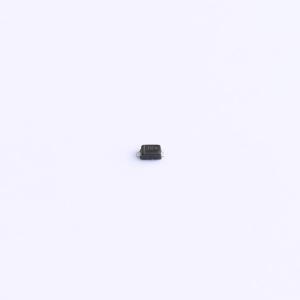

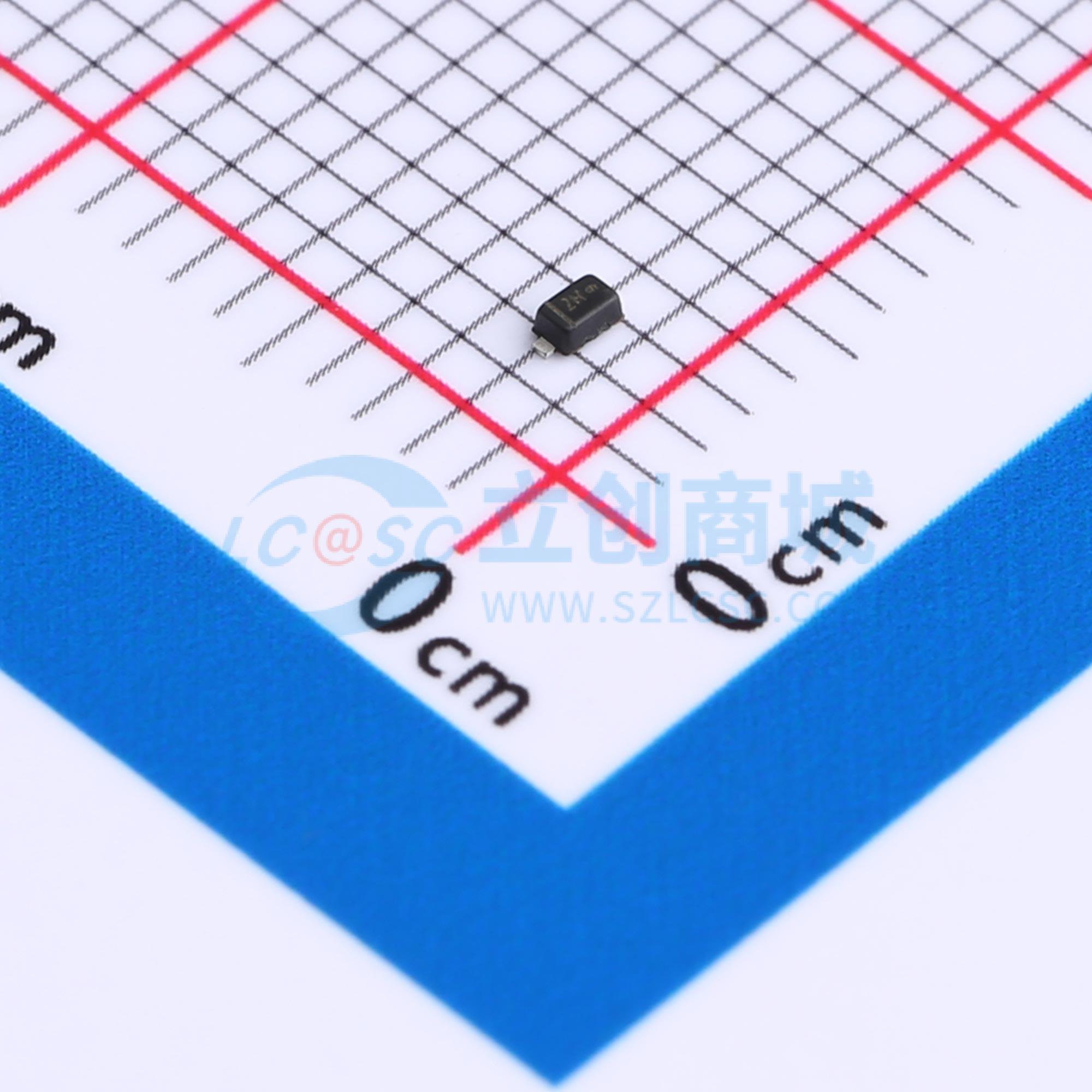

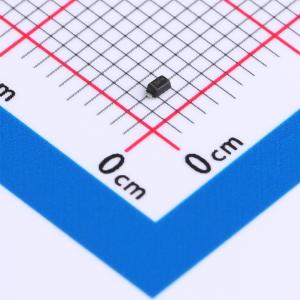

ESD5Z7.0T1G
单向ESD 7V截止 峰值浪涌电流：8.8A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 旨在保护对电压敏感的组件免受ESD和瞬态电压事件的影响。出色的钳位能力、低泄漏和快速响应时间，使其非常适合在电路板空间有限的设计中进行ESD保护。
- 品牌名称
- UMW(友台半导体)
- 商品型号
- ESD5Z7.0T1G
- 商品编号
- C5199853
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.005克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 7V | |
| 钳位电压 | 22.7V | |
| 峰值脉冲电流(Ipp) | 8.8A@8/20us | |
| 峰值脉冲功率(Ppp) | 200W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 7.5V | |
| 反向电流(Ir) | 10nA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 65pF |
商品概述
ESD5Zxx系列旨在保护电压敏感组件免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低泄漏和快速响应时间，使这些器件非常适合在电路板空间有限的设计中用于静电放电保护。
商品特性
- 低钳位电压
- 小外形尺寸：0.047英寸×0.032英寸（1.20毫米×0.80毫米）
- 低本体高度：0.028英寸（0.7毫米）
- 关断电压：2.5 V - 12 V
- 在8×20 μs脉冲下峰值功率高达240瓦
- 低泄漏
- 无空隙、传递模塑、热固性塑料环氧树脂，符合UL 94V - 0标准
- 引脚镀层：100%雾锡（Tin）
- 安装位置：任意
- 合格的最大回流温度：260°C，器件符合MSL 1要求
- 响应时间通常小于1 ns
- 根据人体模型，静电放电等级为3级（> 16 kV）
- IEC61000 - 4 - 2 4级静电放电保护
- IEC61000 - 4 - 4 4级电快速瞬变保护
- 这些器件无铅且符合RoHS标准
