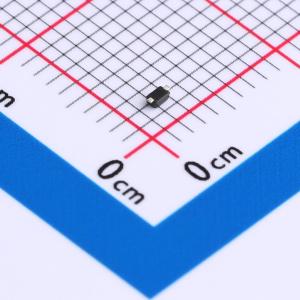

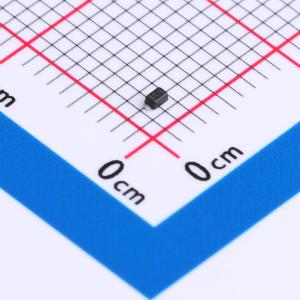

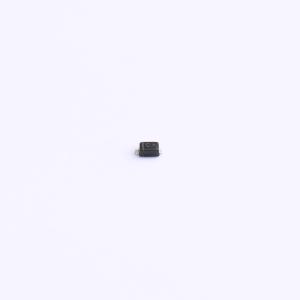

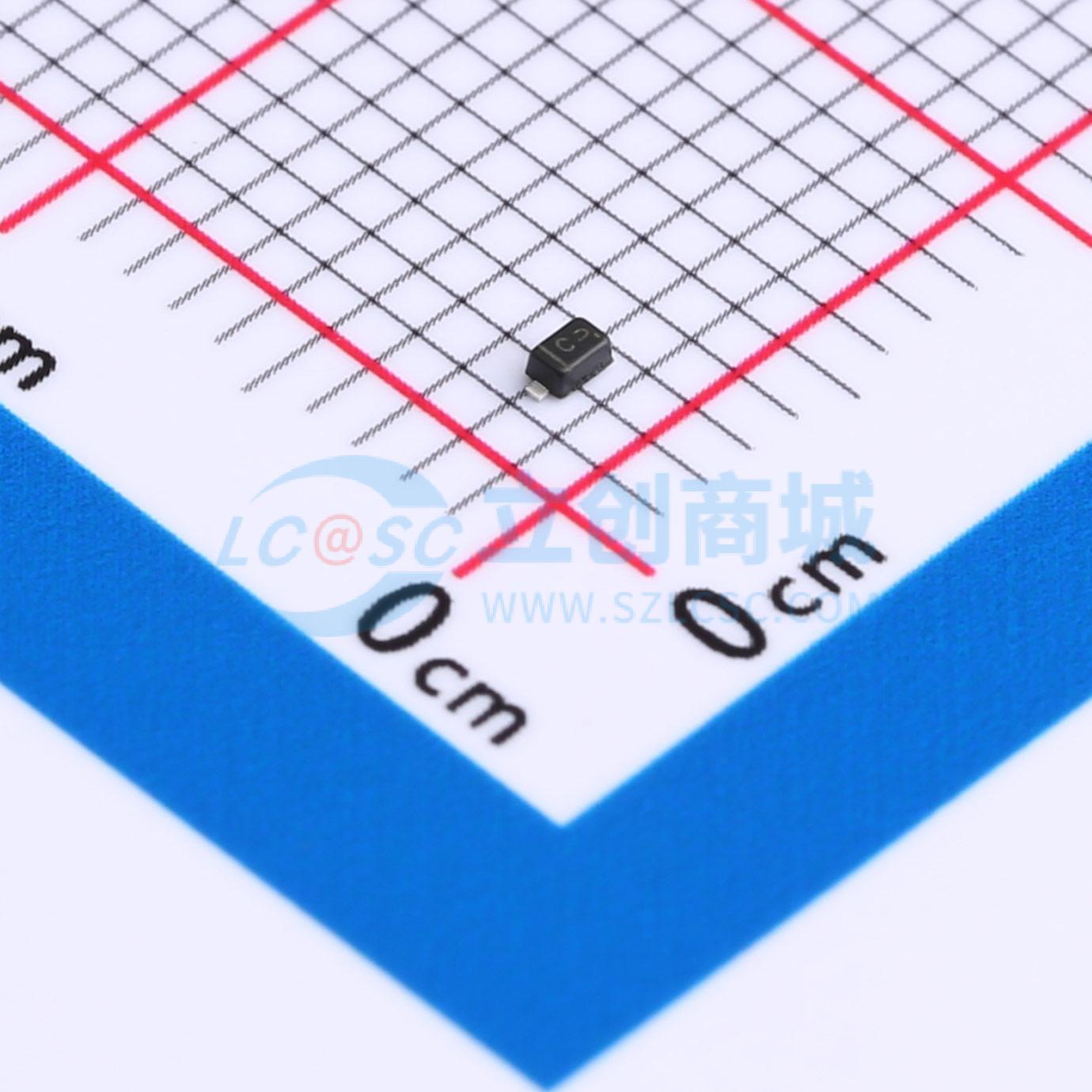

LESD5D5.0CT1G(UMW)
TVS 5V截止 峰值浪涌电流：9.4A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 设计用于保护对电压敏感的组件免受ESD和瞬态电压事件的影响。出色的钳位能力、低泄漏和快速响应时间，使其成为电路板空间有限的设计中ESD保护的理想选择。
- 品牌名称
- UMW(友台半导体)
- 商品型号
- LESD5D5.0CT1G(UMW)
- 商品编号
- C5199850
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 18.6V | |
| 峰值脉冲电流(Ipp) | 9.4A@8/20us | |
| 击穿电压(VBR) | 7.8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 15pF |
商品概述
该器件旨在保护电压敏感元件免受静电放电和瞬态电压事件的影响。其出色的钳位能力、低泄漏电流和快速响应时间，使其成为在电路板空间受限的设计中进行静电放电保护的理想选择。
商品特性
- 小巧的封装外形尺寸
- 低封装高度
- 峰值功率高达150瓦（@8x20_s脉冲）
- 低泄漏电流
- 响应时间通常小于1纳秒
应用领域
- 手机
- 便携式设备
- 数码相机
- 电源
