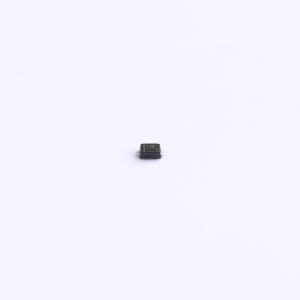

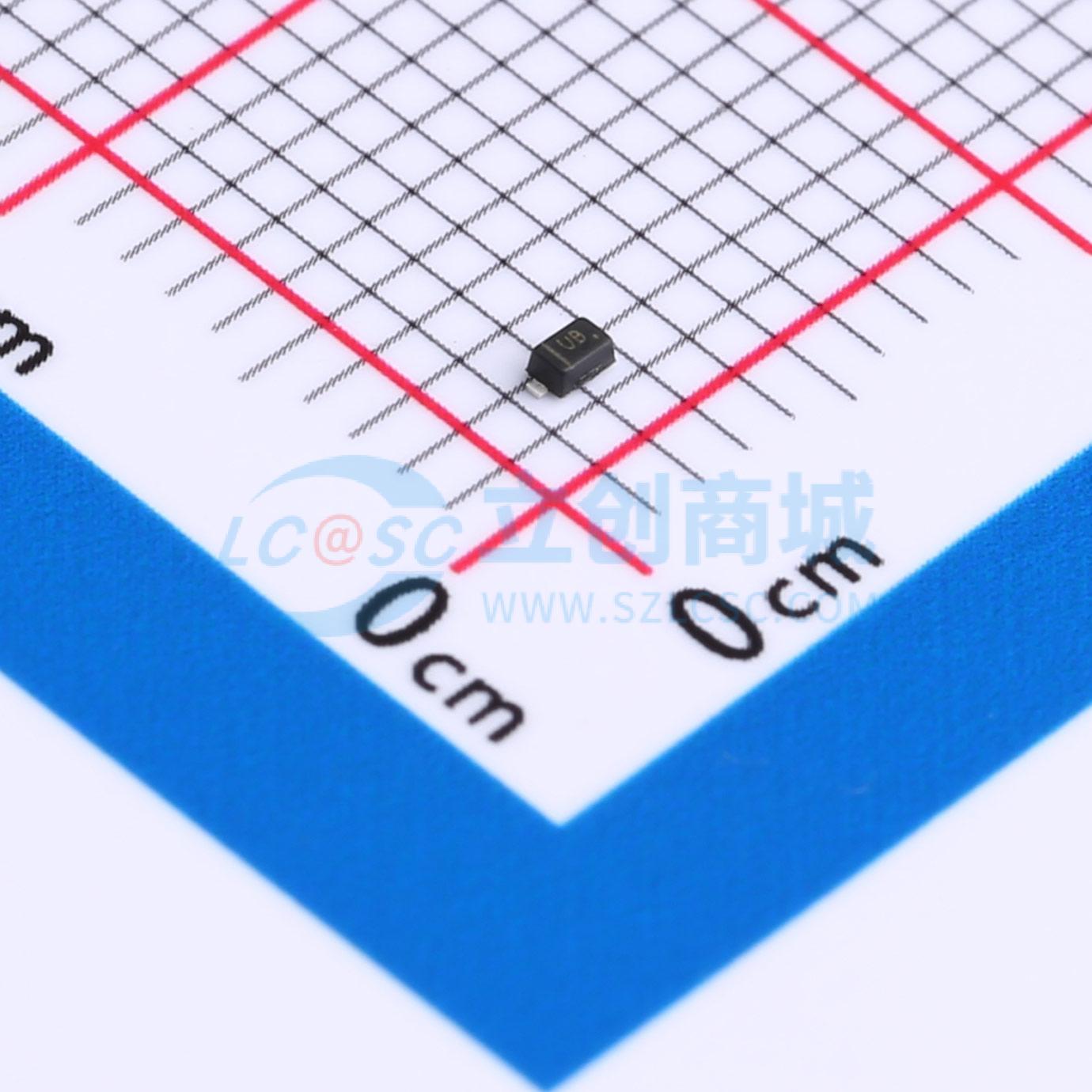

温馨提醒：图片仅供参考，商品以实物为准
ESD5B5VL
双向TVS 5V截止 峰值浪涌电流：3.5A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 双向 TVS（瞬态电压抑制器），专为保护可能受到 ESD（静电放电）、EFT（电快速瞬变）和雷击影响的敏感电子元件而设计。因其小尺寸和轻重量，特别适用于手机、便携式设备、数码相机、电源和许多其他便携式应用。
- 品牌名称
- UMW(友台半导体)
- 商品型号
- ESD5B5VL
- 商品编号
- C5199851
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 14V | |
| 峰值脉冲电流(Ipp) | 3.5A@8/20us | |
| 峰值脉冲功率(Ppp) | 50W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 7.7V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -40℃~+85℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 5pF |
商品概述
ESD5B5VL是一款双向TVS（瞬态电压抑制器），专为保护可能遭受ESD（静电放电）、EFT（电快速瞬变脉冲群）和雷击的敏感电子元件而设计。由于其封装小巧、重量轻，特别适用于手机、便携设备、数码相机、电源及众多其他便携应用。
商品特性
- 击穿电压：±5V（最大值）
- 依据IEC61000-4-2（ESD）标准，每条线路的瞬态保护能力：±8kV（接触放电）
- 依据IEC61000-4-4（EFT）标准：40A（5/50ns）
- 依据IEC61000-4-5（浪涌）标准：3.5A（8/20μs）
- 电容：CJ = 5pF（典型值）
- 固态硅技术
应用领域
- 手机及配件
- 个人数字助理
- 笔记本/台式机/服务器
- 便携式仪器
- 数码相机
