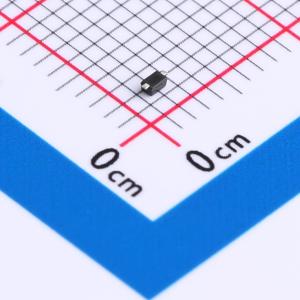

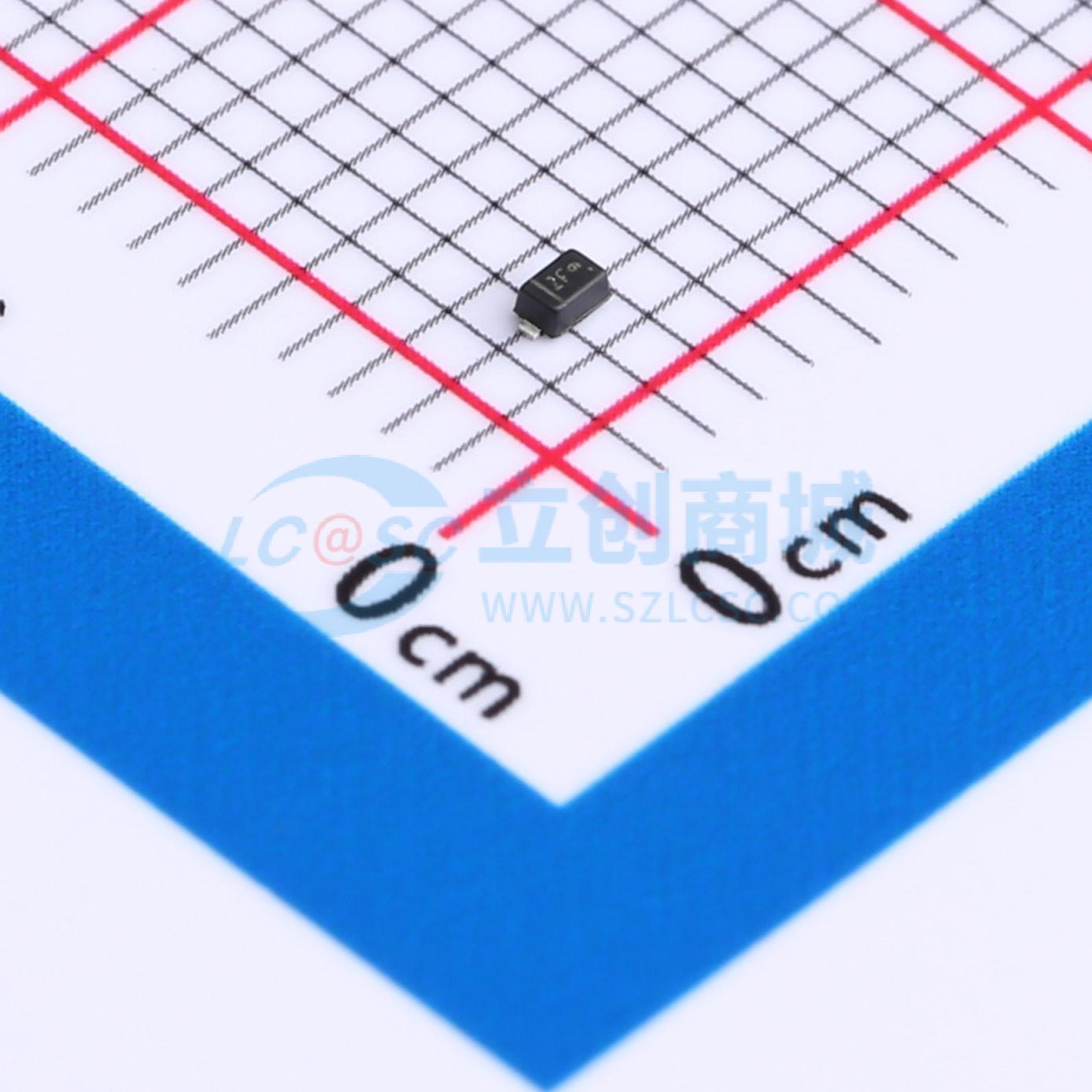

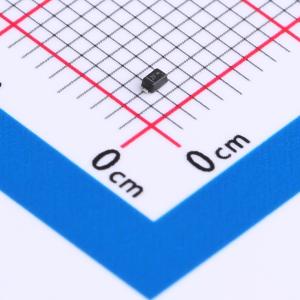

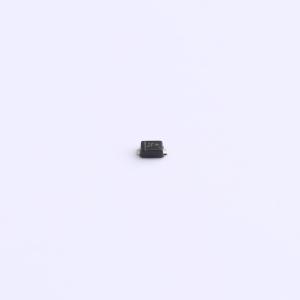

温馨提醒：图片仅供参考，商品以实物为准
ESD5Z5.0T1G
单向ESD 5V截止 峰值浪涌电流：9.4A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 旨在保护对电压敏感的组件免受ESD和瞬态电压事件的影响。出色的钳位能力、低泄漏和快速响应时间，使其成为电路板空间有限的设计中ESD保护的理想选择。
- 品牌名称
- UMW(友台半导体)
- 商品型号
- ESD5Z5.0T1G
- 商品编号
- C5199848
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 18.6V | |
| 峰值脉冲电流(Ipp) | 9.4A@8/20us | |
| 峰值脉冲功率(Ppp) | 174W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 6.2V | |
| 反向电流(Ir) | 50nA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 80pF |
商品概述
ESD5Zxx系列旨在保护电压敏感元件免受静电放电和瞬态电压事件的影响。其出色的钳位能力、低泄漏电流和快速响应时间，使其成为电路板空间受限设计中理想的静电放电保护器件。
商品特性
- 低钳位电压
- 小巧的外形尺寸：0.047英寸 × 0.032英寸 (1.20 mm × 0.80 mm)
- 低本体高度：0.028英寸 (0.7 mm)
- 断态电压：2.5 V ~ 12 V
- 峰值功率高达240瓦特 (8 × 20 μs脉冲)
- 低泄漏电流
- 响应时间典型值 < 1 ns
- 符合人体模型等级3 (> 16 kV)的静电放电等级
- IEC61000-4-2等级4静电放电保护
- IEC61000-4-4等级4电快速瞬变脉冲群保护
- 无铅且符合RoHS标准
