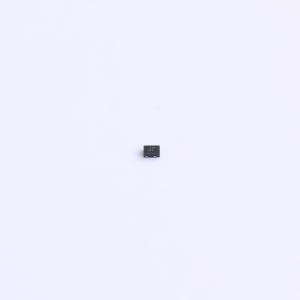

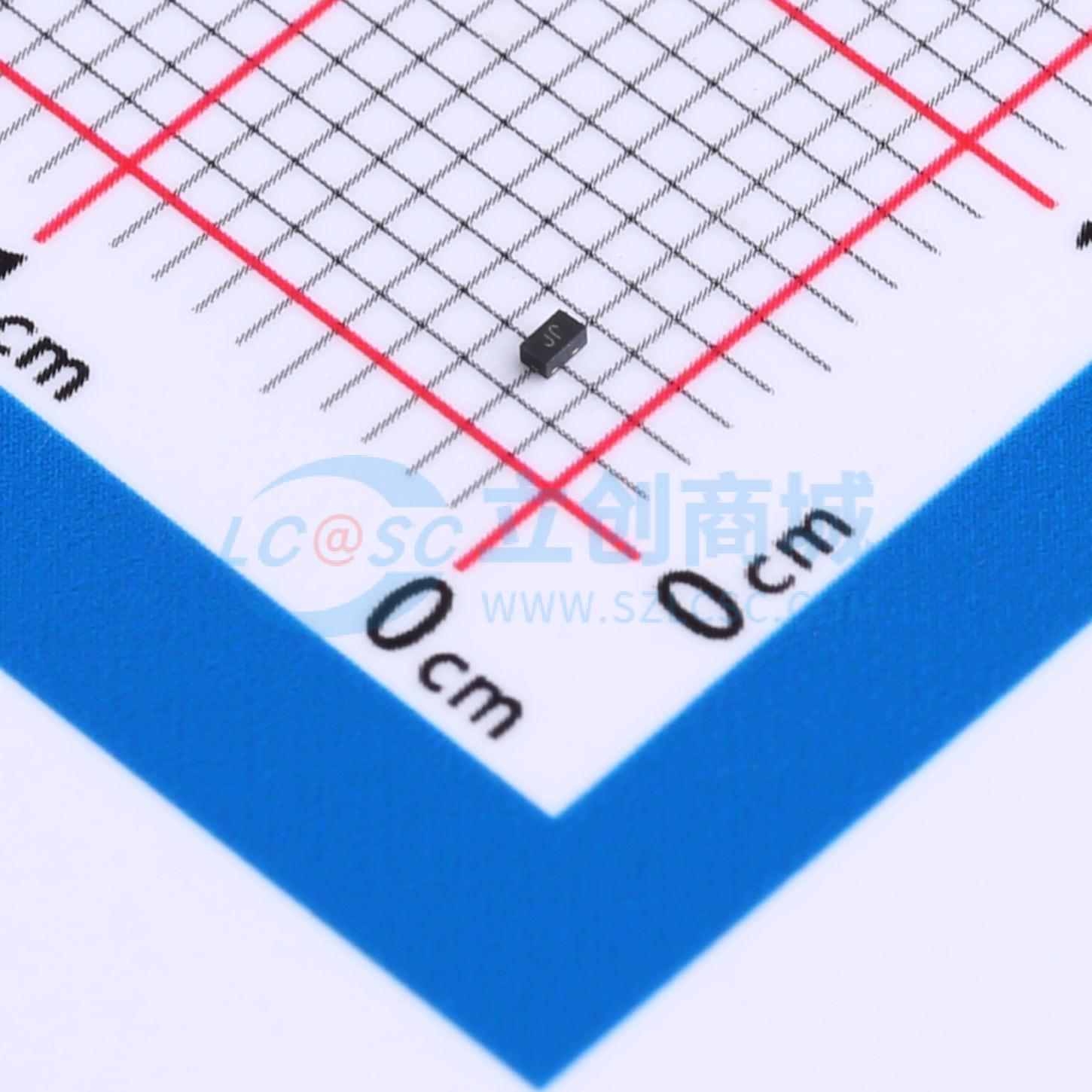

PESD5V0F1BL-ES
0521/0531，单路双向ESD静电防护器件，20kV，CJ：0.25pF；HDMI/USB/NFC/RF超高速接口通讯防护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 0521/0531，5.0V 单路双向ESD静电防护器件，20kV，CJ：0.25pF；HDMI/USB/NFC/RF超高速接口通讯防护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- PESD5V0F1BL-ES
- 商品编号
- C5199195
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.011克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 18V | |
| 峰值脉冲电流(Ipp) | 4A |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 6V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | - | |
| 类型 | ESD |
商品概述
PESD5V0F1BL-ES旨在保护电压敏感组件免受静电放电和瞬态电压事件的影响。优异的钳位能力、低漏电流和快速响应时间，使得这些器件非常适合在板空间有限的设计中提供静电放电保护。
商品特性
- 符合IEC 61000-4-2 Level 4静电放电保护标准
- ±10kV接触放电
- ±15kV空气放电
- 80W峰值脉冲功率(8/20μs)
- 低钳位电压
- 工作电压：5V
- 低漏电流
- 符合RoHS标准
- 保护一条双向线路
- 低结电容：0.3pF典型值
应用领域
- USB 2.0/3.0
- 显示器和平板显示器
- 10/100/1000以太网
- 笔记本电脑
- SIM卡端口
- 自动柜员机接口
