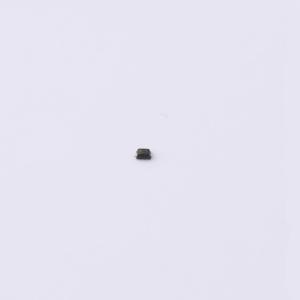

温馨提醒：图片仅供参考，商品以实物为准
ESD9B5V-ES
极性：单向 单路保护 反向关断电压（典型值）:5V(Max) 击穿电压（最小值）:6V 箝位电压:8.5V 峰值脉冲电流:6A (8/20us)
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 普容5.0V，单路双向ESD静电防护器件，30kV，CJ：12pF；5V电源/音频/视频/通讯防护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- ESD9B5V-ES
- 商品编号
- C5199213
- 商品封装
- SOD-923
- 包装方式
- 编带
- 商品毛重
- 0.011克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 10V | |
| 峰值脉冲电流(Ipp) | 6A | |
| 峰值脉冲功率(Ppp) | 60W | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 15pF |
商品概述
ESD9B5V - ES旨在保护电压敏感组件，防止其因静电放电（ESD）而损坏或发生闩锁。出色的钳位能力、低泄漏和快速响应时间为暴露于ESD的板级设计提供了一流的保护。由于其尺寸小且采用双向设计，它非常适合用于手机、MP3播放器和需要音频线路保护的便携式应用。
商品特性
- IEC 61000 - 4 - 2 4级ESD保护
- ±25kV接触放电
- ±25kV空气放电
- 100W峰值脉冲功率（8/20μs）
- 低钳位电压
- 工作电压：5V
- 低泄漏电流
- 符合RoHS标准
- 保护一条双向线路
应用领域
- 手机及配件
- 便携式数字助理
- 笔记本电脑和手持设备
- 数码相机
- MP3播放器
