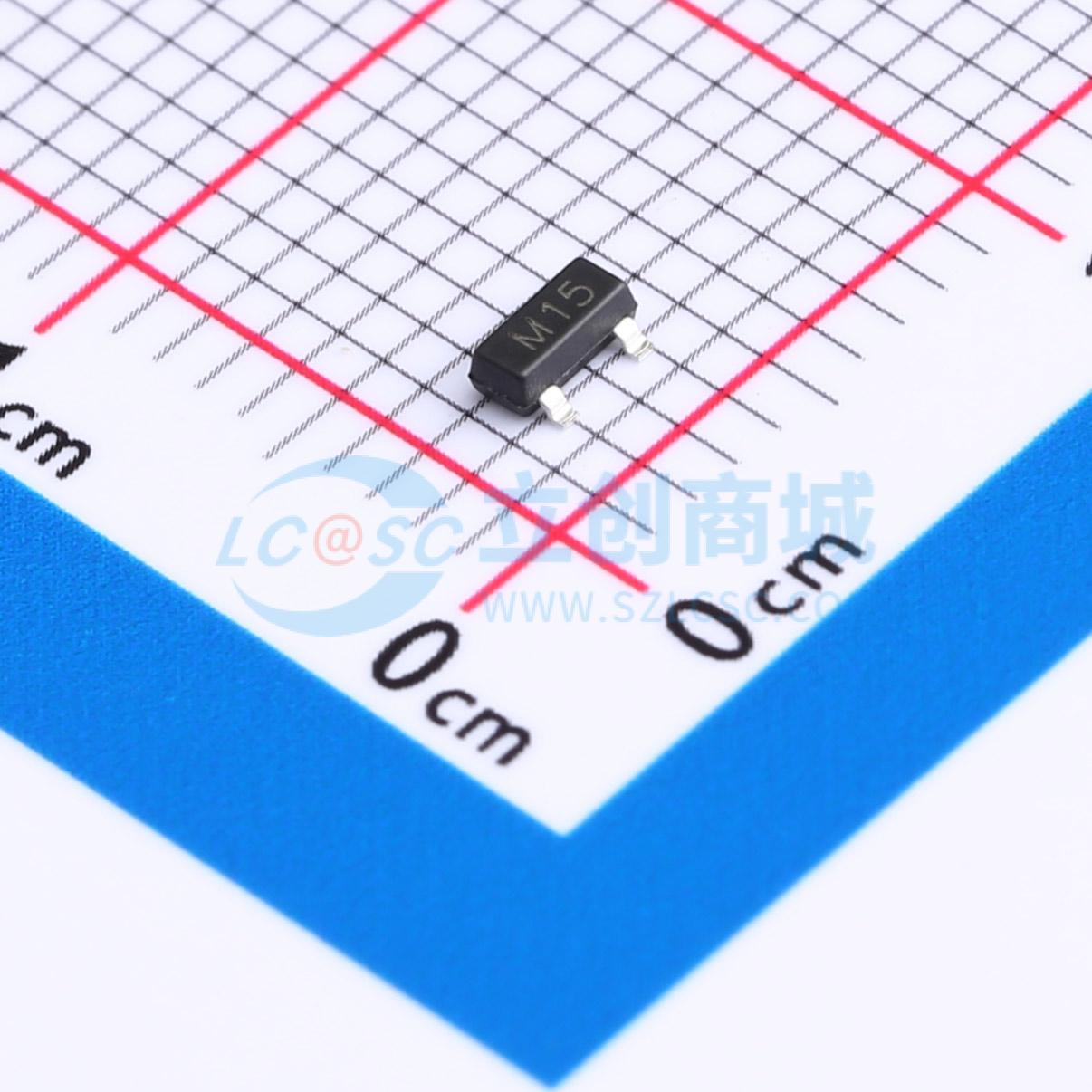

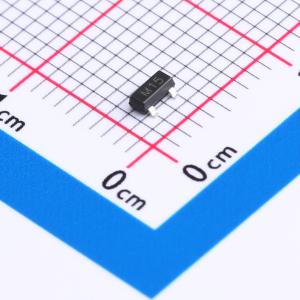

SET23A15L02-ES
极性:单向 双路保护 反向关断电压（典型值）:15V(Max) 击穿电压（最小值）:16.5V 箝位电压:22V 峰值脉冲电流:11A (8/20us)
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 普容15V，两路单向ESD静电防护器件，30kV，CJ：80pF；电源/音频/视频/通讯防护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- SET23A15L02-ES
- 商品编号
- C5199227
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.029克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 33V | |
| 峰值脉冲电流(Ipp) | 11A | |
| 峰值脉冲功率(Ppp) | 450W | |
| 击穿电压(VBR) | 16.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 80pF |
商品概述
SET23A15L02-ES 是一款瞬态电压抑制器阵列，旨在保护连接至数据和传输线路的元件，使其免受静电放电、电快速瞬变和雷击的影响。所有引脚均能承受采用 IEC61000-4-2 空气放电法测试的 30kV ESD 脉冲。
商品特性
- 符合 IEC 61000-4-2 标准第 4 级 ESD 保护
- ±30kV 接触放电
- ±30kV 空气放电
- 500W 峰值脉冲功率
- 低钳位电压
- 可保护一条双向线路或两条单向线路
- 低漏电流
- ESD 保护能力 >15kV
- 符合 RoHS 标准
应用领域
- 便携式电子产品
- 控制与监控系统
- 服务器、笔记本电脑和台式电脑
- 机顶盒
- 通信系统
