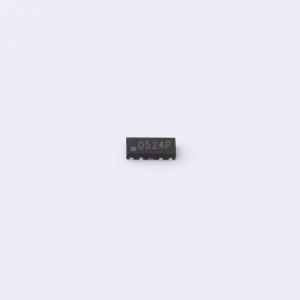

温馨提醒：图片仅供参考，商品以实物为准
TPD4EUSB30DQAR-ES
0524P，4路单向ESD静电防护器件，20kV，CJ：0.6pF；HDMI/USB高速接口通讯防护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 0524P，5.0V 4路单向ESD静电防护器件，20kV，CJ：0.6pF；HDMI/USB高速接口通讯防护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- TPD4EUSB30DQAR-ES
- 商品编号
- C5199222
- 商品封装
- DFN2510-10L
- 包装方式
- 编带
- 商品毛重
- 0.035克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 4.5A | |
| 峰值脉冲功率(Ppp) | 60W | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 四路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.6pF；0.3pF |
商品概述
该器件旨在保护电压敏感组件免受ESD和瞬态电压事件的影响。其出色的钳位能力、低泄漏电流和快速响应时间，使其成为电路板空间受限设计中理想的ESD保护方案。
商品特性
- 符合IEC 61000-4-2 Level 4 ESD保护标准
- ±20kV接触放电
- ±20kV空气放电
- 符合IEC 61000-4-4 EFT保护标准
- 40A (5/50ns)
- 符合IEC 61000-4-5浪涌标准
- 4.5A (8/20us)
- 符合RoHS标准
- 保护四条I/O线路
- 超低电容：0.6pF（典型值）
- 低钳位电压
- 低泄漏电流
- 固态硅技术
应用领域
- HDMI/USB2.0接口
- 显示器和平板显示器
- 10/100/1000以太网接口
- 笔记本电脑
- SIM卡端口
- ATM接口
