温馨提醒：图片仅供参考，商品以实物为准

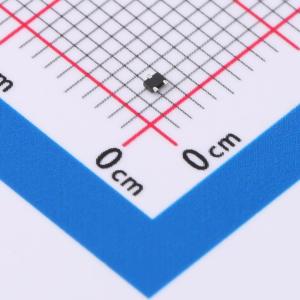

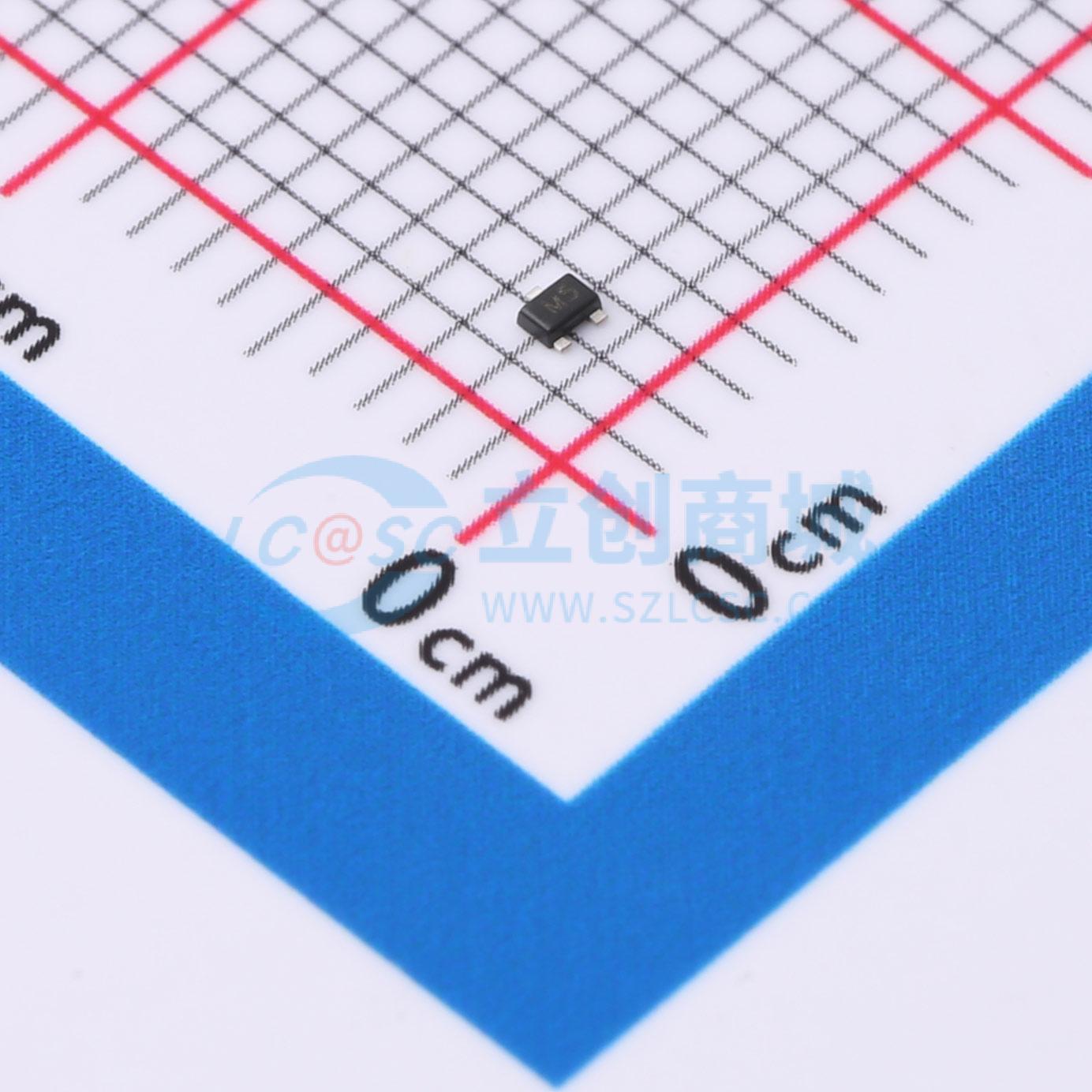

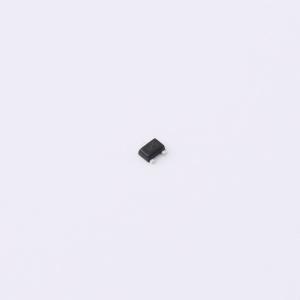

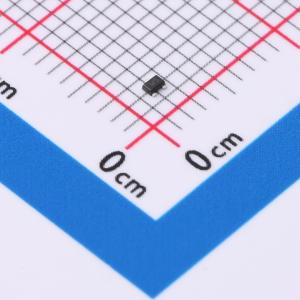

TPD2EUSB30DRTR-ES
极性:单向 双路保护 反向关断电压（典型值）：5V (Max) 击穿电压（最小值）：6V 钳位电压：15V 峰值脉冲电流（8/20us）：5A ，电容Cj：0.6pF
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 5.0V低容，两路单向，4.5A，20kV，0.6pF；HDMI/USB2.0/MDDI/HBT等高速接口防护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- TPD2EUSB30DRTR-ES
- 商品编号
- C5199216
- 商品封装
- SOT-723
- 包装方式
- 编带
- 商品毛重
- 0.017克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 10V | |
| 峰值脉冲电流(Ipp) | 3A | |
| 峰值脉冲功率(Ppp) | 30W | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.5pF；0.25pF |
商品概述
TPD2EUSB30DRTR-ES是一款超低电容瞬态电压抑制器阵列，专为保护高速数据接口而设计。其设计旨在保护连接至数据和传输线路的敏感电子元件，使其免受静电放电引起的过应力损害。
商品特性
- 符合IEC 61000-4-2标准第4级静电放电保护
- 接触放电保护等级：±15kV
- 空气放电保护等级：±15kV
- 峰值脉冲功率（8/20μs波形）：30W
- 低钳位电压
- 工作电压：5V
- 低漏电流
- 符合RoHS标准
- 可保护两条单向线路
- 结电容：0.5pF
应用领域
- 通用串行总线2.0和3.0接口
- 高清多媒体接口1.3和1.4版本
- 串行高级技术附件及外置串行高级技术附件接口
- IEEE 1394接口
- PCI Express接口
