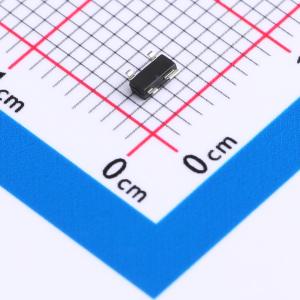

温馨提醒：图片仅供参考，商品以实物为准
UET14A05L03-BK-ES
R05，2路单向ESD静电防护器件，20kV，CJ：0.6pF；HDMI/USB高速接口通讯防护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- R05，5.0V 2路单向ESD静电防护器件，20kV，CJ：0.6pF；HDMI/USB高速接口通讯防护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- UET14A05L03-BK-ES
- 商品编号
- C5199202
- 商品封装
- SOT-143
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 5A | |
| 峰值脉冲功率(Ppp) | 75W | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 1.2pF；0.6pF |
商品概述
UET14A05L03-BK-ES是一款采用小型SOT143表面贴装塑料封装的超低电容双轨对轨静电放电保护二极管，旨在保护两条高速数据线或高频信号线免受静电放电和其他瞬态事件的损害。
商品特性
- 符合IEC 61000-4-2标准第4级静电放电保护
- 接触放电保护等级为±15kV
- 空气放电保护等级为±15kV
- 符合IEC 61000-4-4标准（电快速瞬变脉冲群），承受40A（5/50ns）
- 符合IEC 61000-4-5标准（浪涌），承受9A（8/20μs）
- 保护两条输入/输出线路
- 低工作电压和箝位电压
- 低漏电流
- 采用固态硅技术
应用领域
- USB 2.0接口
- DVI与HDMI接口
- 移动电话与无绳电话
- 个人数字助理
- 数码相机
- 个人电脑、笔记本电脑、打印机及其他电脑外设
