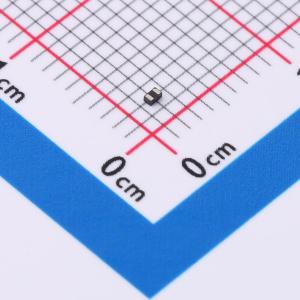

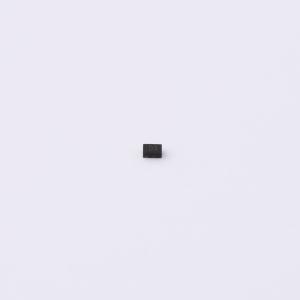

温馨提醒：图片仅供参考，商品以实物为准
AZ5825-01F-ES
极性：双向 单路保护 反向关断电压（典型值）:5V(Max) 击穿电压（最小值）:6V 钳位电压:8V 峰值脉冲电流:15A (8/20us)
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 普容5.0V，单路双向ESD静电防护器件，18A，30kV，CJ：30pF；音频/视频/通讯防护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- AZ5825-01F-ES
- 商品编号
- C5199188
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.007克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 10V | |
| 峰值脉冲电流(Ipp) | 15A | |
| 峰值脉冲功率(Ppp) | 180W@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 30pF |
商品概述
AZ5825-01F-ES旨在保护电压敏感元件，避免其因静电放电（ESD）而损坏或出现闩锁效应。出色的钳位能力、低泄漏和快速响应时间，为电路板级易受ESD影响的设计提供了同类最佳的保护。由于其尺寸小巧且采用双向设计，非常适合用于手机、MP3播放器以及需要音频线路保护的便携式应用。
商品特性
- IEC 61000-4-2 4级ESD保护
- ±25kV接触放电
- ±25kV空气放电
- 180W峰值脉冲功率（8/20μs）
- 低钳位电压
- 工作电压：5V
- 低泄漏电流
- 符合RoHS标准
- 保护一条双向线路
- 结电容：典型值30pF
应用领域
- 手机及配件
- 便携式数字助理
- 笔记本电脑和手持设备
- 数码相机
- MP3播放器
- 外设
