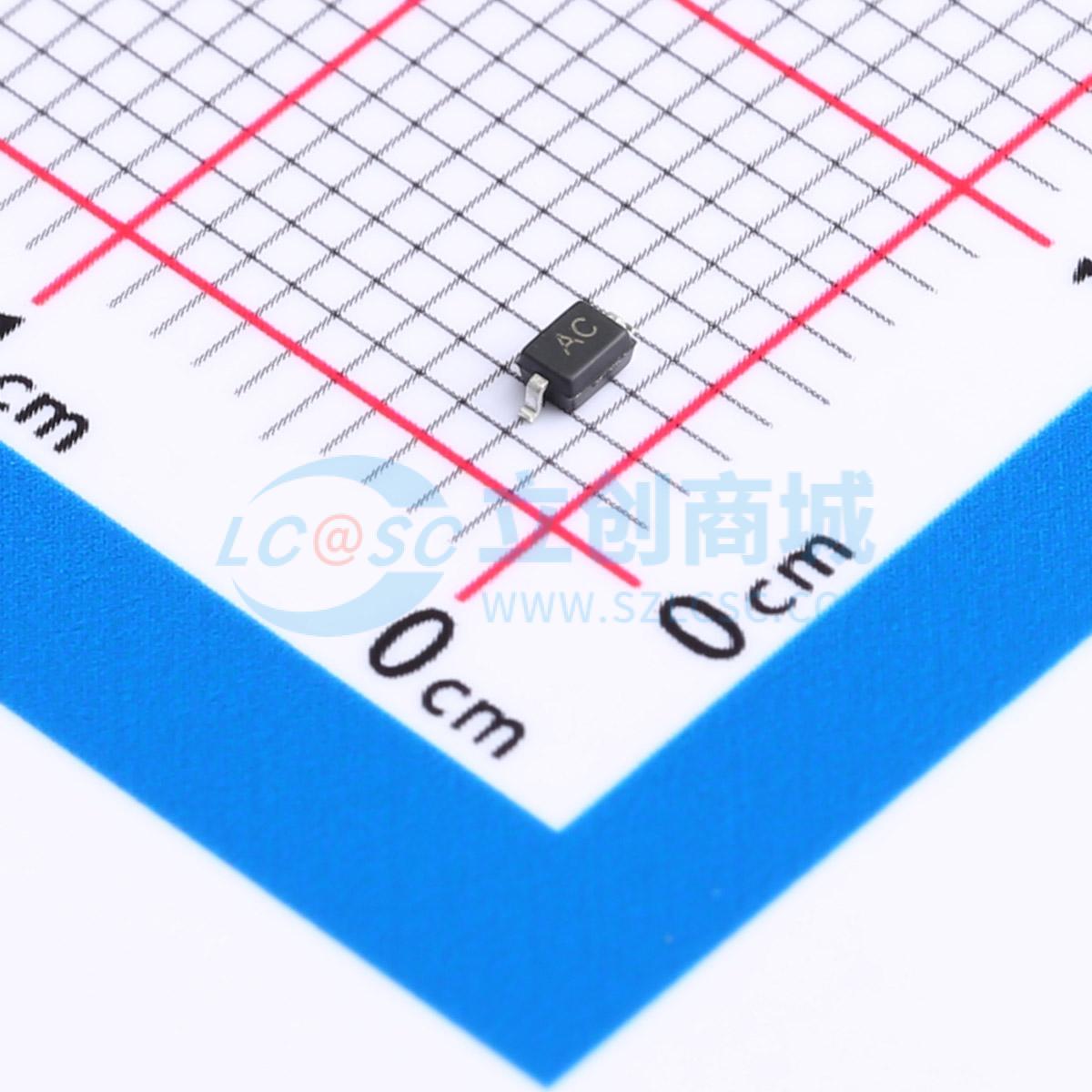

温馨提醒：图片仅供参考，商品以实物为准
UDD32C05L01-ES
GBLC系列AC印字，单路双向ESD静电防护器件，30kV，CJ：0.8pF；RJ45千兆网口高速通讯防护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- GBLC系列AC印字，5.0V 单路双向ESD静电防护器件，30kV，CJ：0.8pF；RJ45千兆网口高速通讯防护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- UDD32C05L01-ES
- 商品编号
- C5199166
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 21V | |
| 峰值脉冲电流(Ipp) | 12A | |
| 峰值脉冲功率(Ppp) | 300W | |
| 击穿电压(VBR) | 6.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.8pF |
商品概述
UDD32C05L01-ES系列是超低电容瞬态电压抑制器阵列，旨在为便携式电子设备和智能手机等应用提供保护。该系列提供双向配置。在较高工作频率或较快信号边沿速率下，插入损耗和信号完整性是主要考量因素。该系列在微型SOD-323封装中提供了超低电容和低漏电流特性。
商品特性
- 符合IEC 61000-4-2标准第4级静电放电保护能力：±30kV接触放电，±30kV空气放电
- 符合IEC 61000-4-4标准电快速瞬变脉冲群保护能力：40A（5/50ns）
- 峰值脉冲功率为400W（8/20us）
- 符合RoHS标准
- 双向配置
- 超低电容：0.8pF（典型值）
- 低钳位电压
- 可保护一路电源或输入/输出端口
应用领域
- USB 2.0/1.1接口
- 通用输入输出端口
- 以太网10/100/1000 Mbps接口
- 音频接口
- 工业与服务机器人
- 笔记本电脑与台式机
- 电视与显示器
- 可穿戴设备
