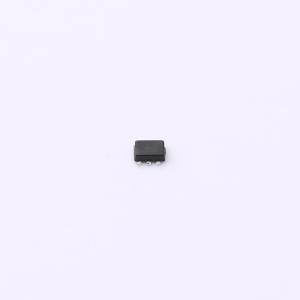

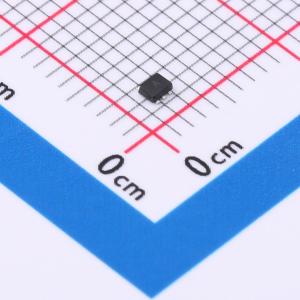

RCLAMP0502A-ES
极性:单向 双路保护 反向关断电压（典型值）：5V (Max) 击穿电压（最小值）：6V 钳位电压：15V 峰值脉冲电流（8/20us）：5A，电容Cj：0.6pF
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 5.0V 2路单向+带VBUS防护ESD静电防护器件，20kV，CJ：0.6pF；HDMI/USB/RJ45高速接口通讯防护
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- RCLAMP0502A-ES
- 商品编号
- C5199179
- 商品封装
- SOT-563
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 4.5A | |
| 峰值脉冲功率(Ppp) | 60W | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.6pF；0.3pF |
商品概述
RCLAMP0502A-ES 旨在保护电压敏感元件免受静电放电和瞬态电压事件的影响。其出色的钳位能力、低漏电流和快速响应时间，使其成为在电路板空间受限的设计中进行静电放电保护的理想选择。
商品特性
- 符合 IEC 61000-4-2 第 4 级静电放电保护标准：±12kV 接触放电，±17kV 空气放电
- 符合 IEC 61000-4-4 电快速瞬变脉冲群保护标准：40A (5/50ns)
- 符合 IEC 61000-4-5 浪涌保护标准：4.0A (8/20us)
- 符合 RoHS 标准
- 保护两条输入/输出线路
- 超低电容：0.6pF（典型值）
- 低钳位电压
- 低漏电流
- 采用固态硅技术
应用领域
- HDMI/USB2.0 接口
- 10/100/1000 以太网接口
- 笔记本电脑
- SIM卡端口
- ATM接口
