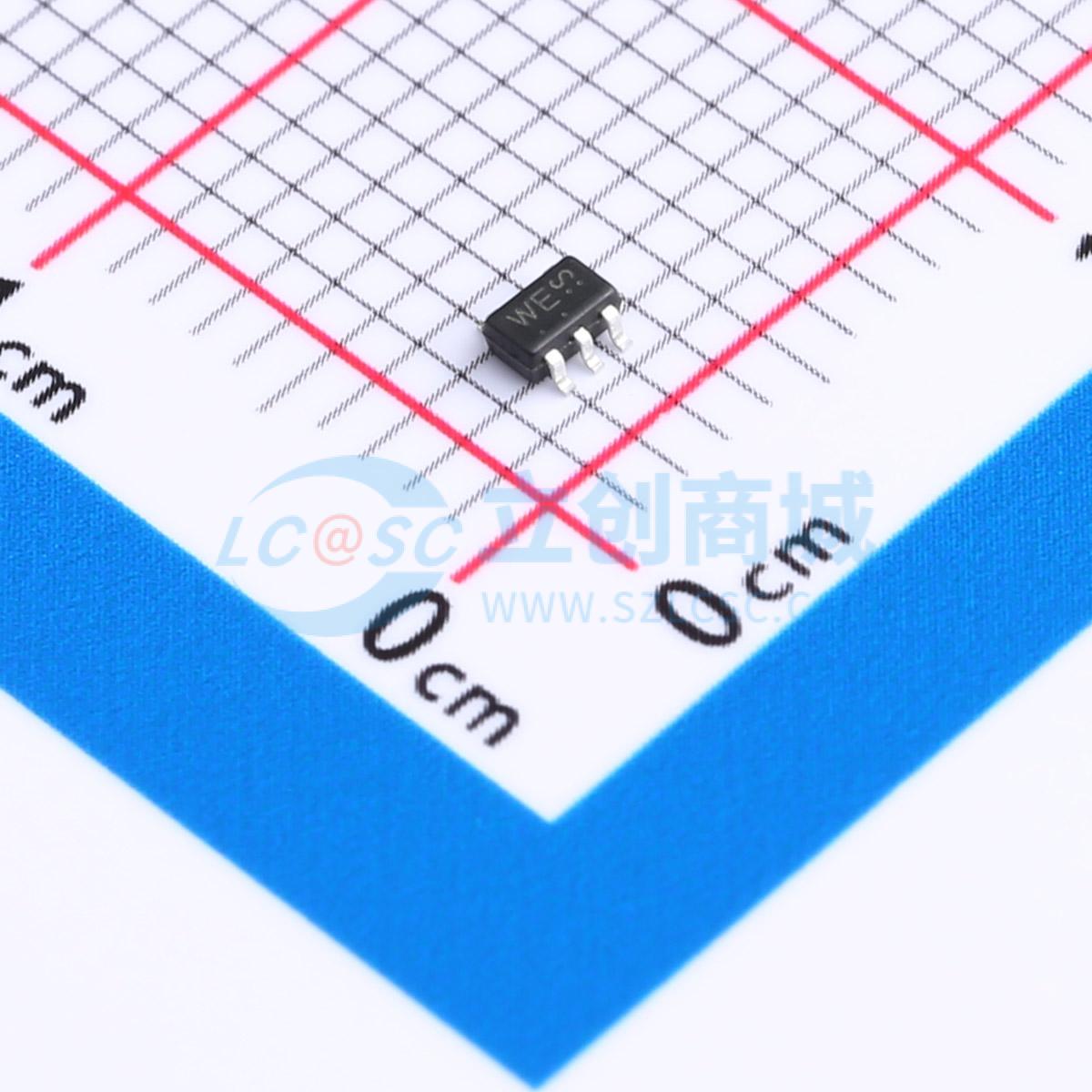

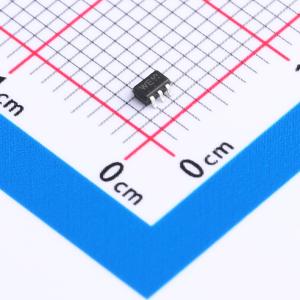

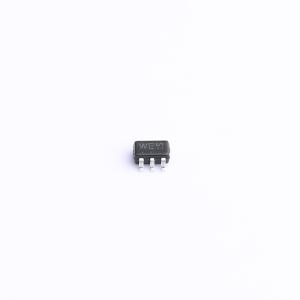

温馨提醒：图片仅供参考，商品以实物为准
ESDA6V1W5-ES
极性:单向 四路保护 反向关断电压（典型值）:5V(Max) 击穿电压（最小值）:6.0V 钳位电压:9.5V 峰值脉冲电流:8A (8/20us)
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 普容5.0V 4路单向ESD静电防护器件，30kV，CJ：100pF；笔记本/SIM卡/数码相机/仪器仪表多路防护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- ESDA6V1W5-ES
- 商品编号
- C5199182
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.032克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 8A | |
| 峰值脉冲功率(Ppp) | 150W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 6V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 四路 | |
| 工作温度 | - | |
| 类型 | ESD |
商品概述
ESDA6V1W5-ES 旨在保护对电压敏感的元件免受静电放电和瞬态电压事件的影响。其出色的钳位能力、低漏电流和快速响应时间，使其成为在电路板空间受限的设计中进行静电放电保护的理想选择。
商品特性
- 符合 IEC 61000-4-2 第 4 级静电放电保护标准
- ±15kV 接触放电
- ±20kV 空气放电
- 150W 峰值脉冲功率（8/20μs）
- 低钳位电压
- 工作电压：5V
- 低漏电流
- 符合 RoHS 标准
- 保护 4 条单向线路
- 典型电容：90pF
应用领域
- 蜂窝手机及配件
- 无绳电话
- 个人数字助理
- 笔记本电脑与手持设备
- 数码相机
- 便携式仪器
