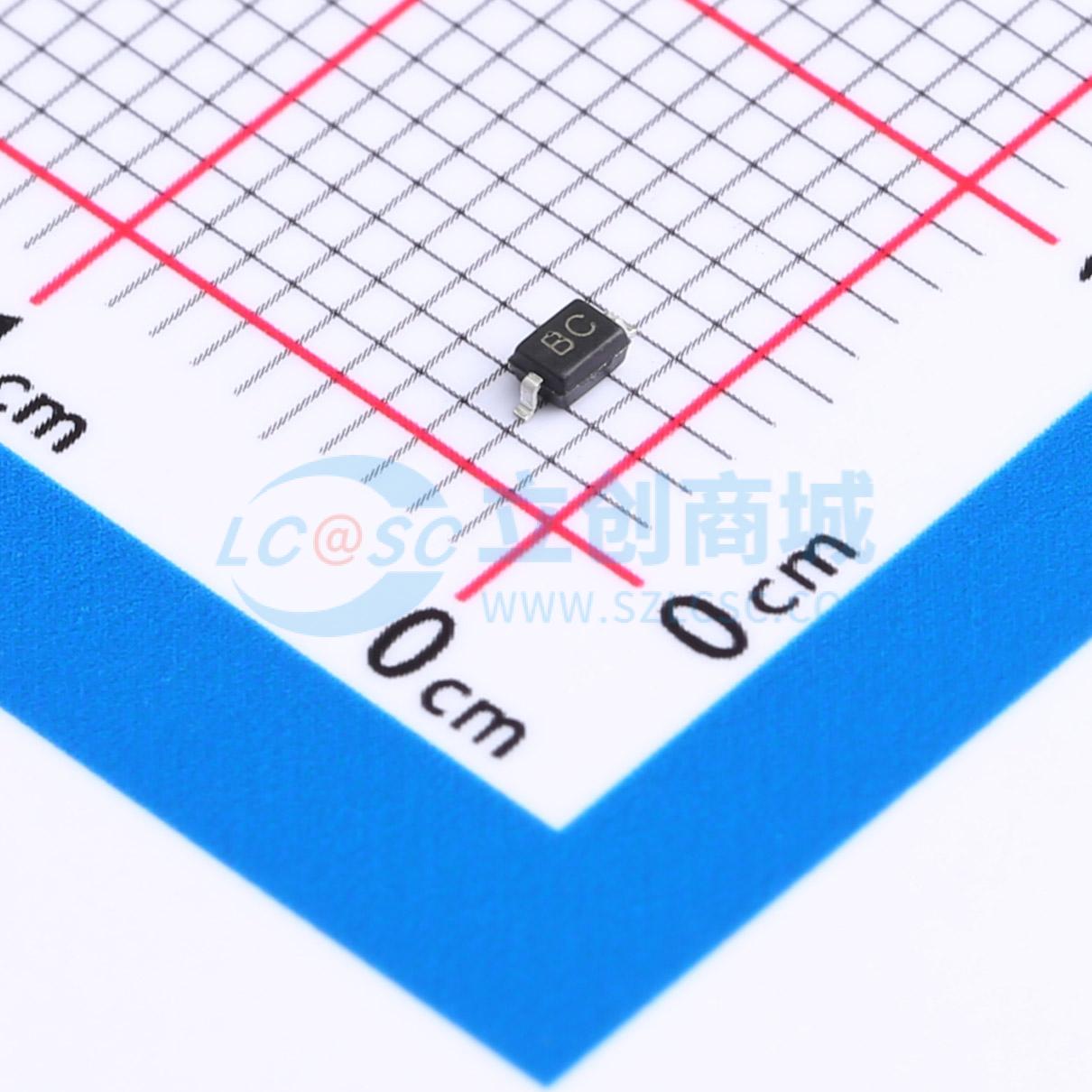

温馨提醒：图片仅供参考，商品以实物为准
BV08C-ES
极性：双向 单路保护 反向关断电压（典型值）:8V(Max) 击穿电压（最小值）:8.5V，电容Cj：0.8pF
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- GBLC系列BC印字，8.0V 单路双向ESD静电防护器件，30kV，CJ：0.8pF；RJ45千兆网口高速通讯防护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- BV08C-ES
- 商品编号
- C5199173
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.026克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 8V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 14A | |
| 峰值脉冲功率(Ppp) | 400W | |
| 击穿电压(VBR) | 8.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2；IEC 61000-4-4 | |
| 类型 | ESD | |
| Cj-结电容 | 0.8pF |
商品概述
BV08C-ES系列是超低电容瞬态电压抑制器阵列，旨在为便携式电子设备和智能手机等应用提供保护。该系列提供双向配置。在较高的工作频率或较快的边沿速率下，插入损耗和信号完整性是主要关注点。该系列在微型SOD-323封装中提供了超低电容和低漏电流。
商品特性
- 符合IEC 61000-4-2标准第4级ESD保护：±30kV接触放电，±30kV空气放电
- 符合IEC 61000-4-4标准EFT保护：40A (5/50ns)
- 峰值脉冲功率为400W (8/20us)
- 符合RoHS标准
- 双向配置
- 超低电容：0.8pF (典型值)
- 低钳位电压
- 保护一条电源线或I/O线
应用领域
- 接口
- USB
- GPIO
- 以太网
- 音频
- 工业与服务机器人
- 笔记本电脑与台式机
- 电视与显示器
- 可穿戴设备
