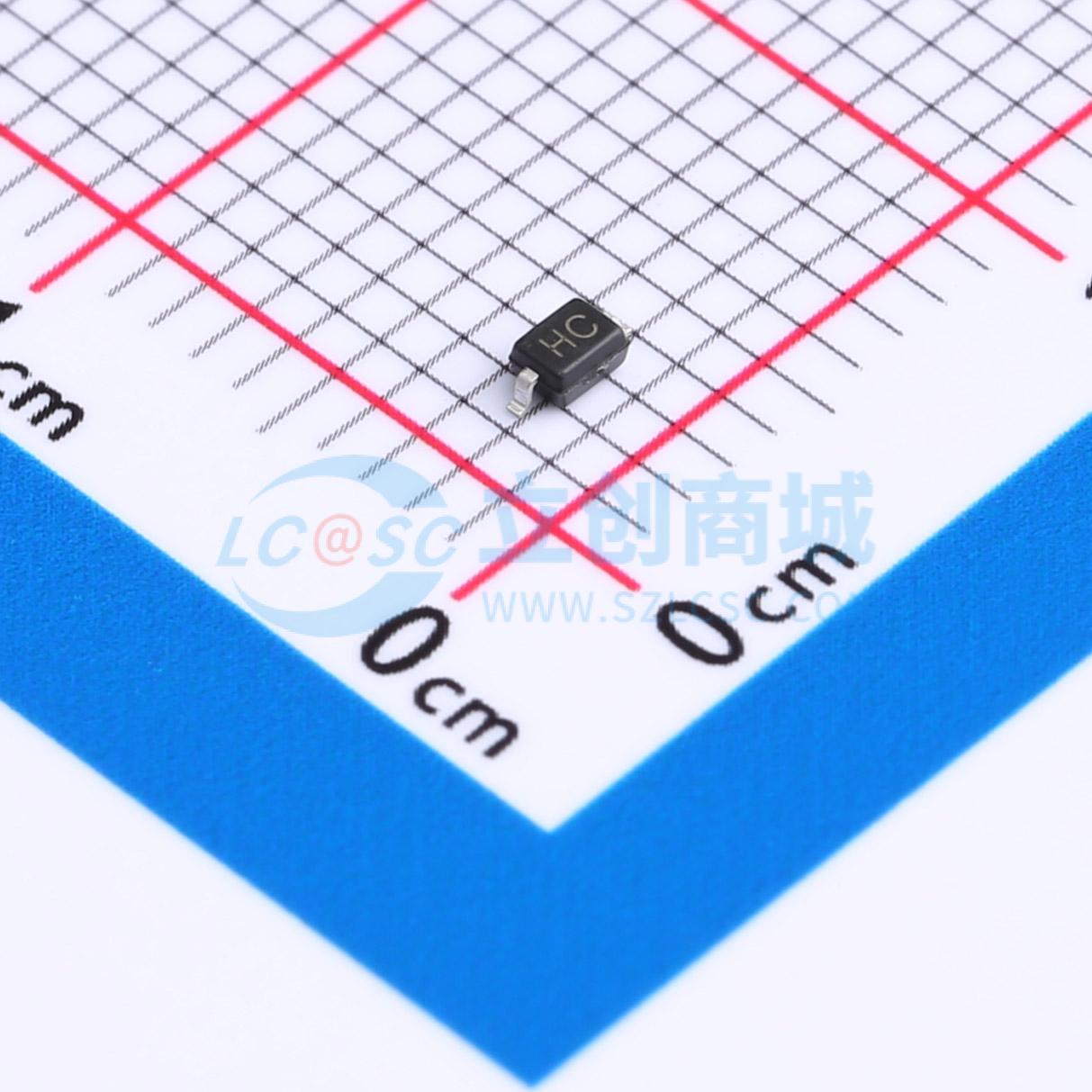

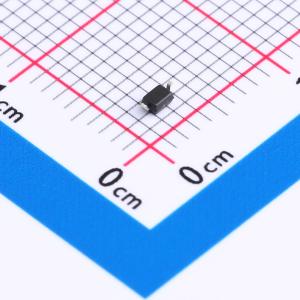

温馨提醒：图片仅供参考，商品以实物为准
UDD32C24L01-ES
极性：双向 单路保护 反向关断电压（典型值）:24V(Max) 击穿电压（最小值）:26V 钳位电压:24V 峰值脉冲电流:3A (8/20us) ，电容Cj：0.8pF
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- GBLC系列HC印字，24.0V 单路双向ESD静电防护器件，15kV，CJ：0.8pF；RJ45千兆网口高速通讯防护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- UDD32C24L01-ES
- 商品编号
- C5199170
- 商品封装
- SOD323
- 包装方式
- 编带
- 商品毛重
- 0.025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 55V | |
| 峰值脉冲电流(Ipp) | 3A | |
| 峰值脉冲功率(Ppp) | 300W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 26V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | - | |
| 类型 | ESD |
商品概述
UDD32C24L01-ES 系列是超低电容瞬态电压抑制器阵列，旨在为便携式电子设备和智能手机等应用提供保护。该系列提供双向配置。在较高工作频率或较快边沿速率下，插入损耗和信号完整性是主要关注点。该系列采用微型 SOD-323 封装，提供超低电容和低漏电流。
商品特性
- 符合 IEC 61000-4-2 第 4 级 ESD 保护标准
- ±30kV 接触放电
- ±30kV 空气放电
- 符合 IEC 61000-4-4 EFT 保护标准
- 40A (5/50ns) 脉冲电流
- 400W 峰值脉冲功率 (8/20us)
- 符合 RoHS 标准
- 双向配置
- 超低电容：0.8pF（典型值）
- 低钳位电压
- 保护一路电源或 I/O 接口
应用领域
- USB 2.0/1.1
- GPIO
- 以太网 10/100/1000 Mbps
- 音频接口
- 工业与服务机器人
- 笔记本电脑和台式机
- 电视和显示器
- 可穿戴设备
