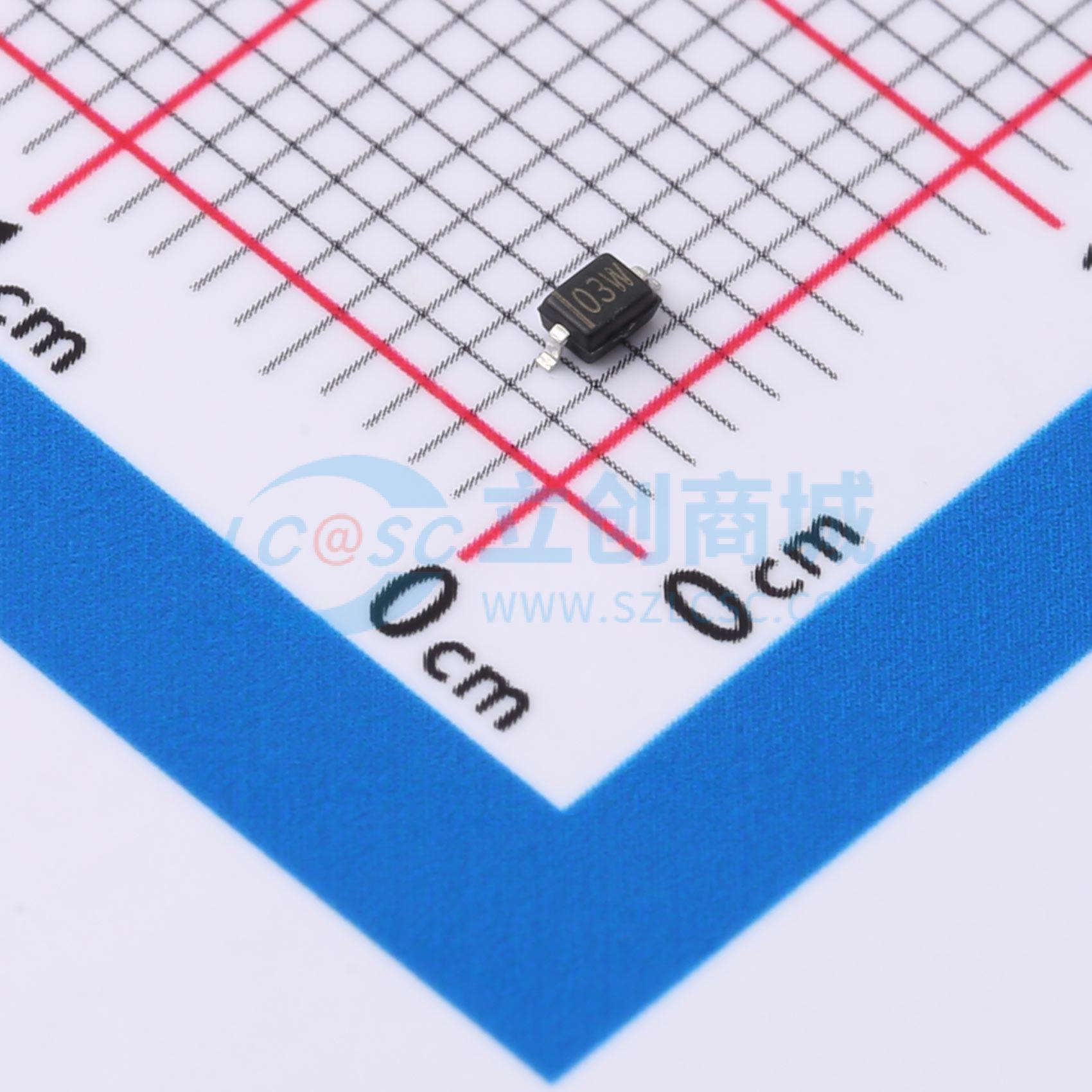

温馨提醒：图片仅供参考，商品以实物为准

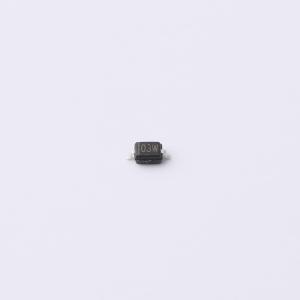

ESD3V3D3
单向ESD 3.3V截止 峰值浪涌电流：25A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 极性:单向 单路保护 反向关断电压（典型值）:3.3V(Max) 击穿电压（最小值）:4.5V 钳位电压:8V 峰值脉冲电流:25A (8/20us)
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- ESD3V3D3
- 商品编号
- C5199164
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.026克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 25A | |
| 峰值脉冲功率(Ppp) | 450W@8/20us | |
| 击穿电压(VBR) | 4.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 200pF |
商品概述
ESD3V3D3是一款瞬态电压抑制器，旨在保护连接至数据和传输线路的元件免受静电放电、电气快速瞬变和雷击的影响。所有引脚均能承受采用IEC61000-4-2空气放电方法的30kV ESD脉冲。
商品特性
- 符合IEC 61000-4-2 Level 4 ESD保护标准
- ±30kV接触放电
- ±30kV空气放电
- 450W峰值脉冲功率（8/20us）
- 符合RoHS标准
- 单向配置
- 低钳位电压
- 工作电压：3.3V/5V/7V/12V/15V/18V/24V/36V
应用领域
- USB 2.0/1.1接口
- 通用输入输出接口
- 以太网 10/100/1000 Mbps接口
- 音频接口
- 按键
