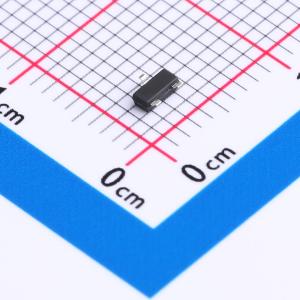

温馨提醒：图片仅供参考，商品以实物为准
PESD1CAN-ES
CAN 防护，两路双向ESD静电防护器件，30kV，CJ：15pF；CAN/CANFD/12V、24V电源防护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 24V 两路双向ESD静电防护器件，30kV，CJ：15pF；CAN/CANFD/12V、24V电源防护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- PESD1CAN-ES
- 商品编号
- C5199158
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.032克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 48V | |
| 峰值脉冲电流(Ipp) | 8A | |
| 峰值脉冲功率(Ppp) | 600W@8/20us | |
| 击穿电压(VBR) | 26.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 双路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 24pF |
商品概述
PESD1CAN-ES 是一款瞬态电压抑制器阵列，旨在保护连接至数据和传输线路的元件免受静电放电、电气快速瞬变和雷击的影响。所有引脚均额定可承受采用 IEC61000-4-2 空气放电方法的 30kV ESD 脉冲。
商品特性
- 符合 IEC 61000-4-2 第 4 级 ESD 保护标准
- ±30kV 接触放电
- ±30kV 空气放电
- 600W 峰值脉冲功率（8/20μs）
- 低钳位电压
- 可保护两条双向或两条单向线路
- 低泄漏电流
- 符合 RoHS 标准
应用领域
- 便携式电子设备
- 控制与监控系统
- 服务器、笔记本和台式电脑
- 机顶盒
- 通信系统
- 手机及配件
