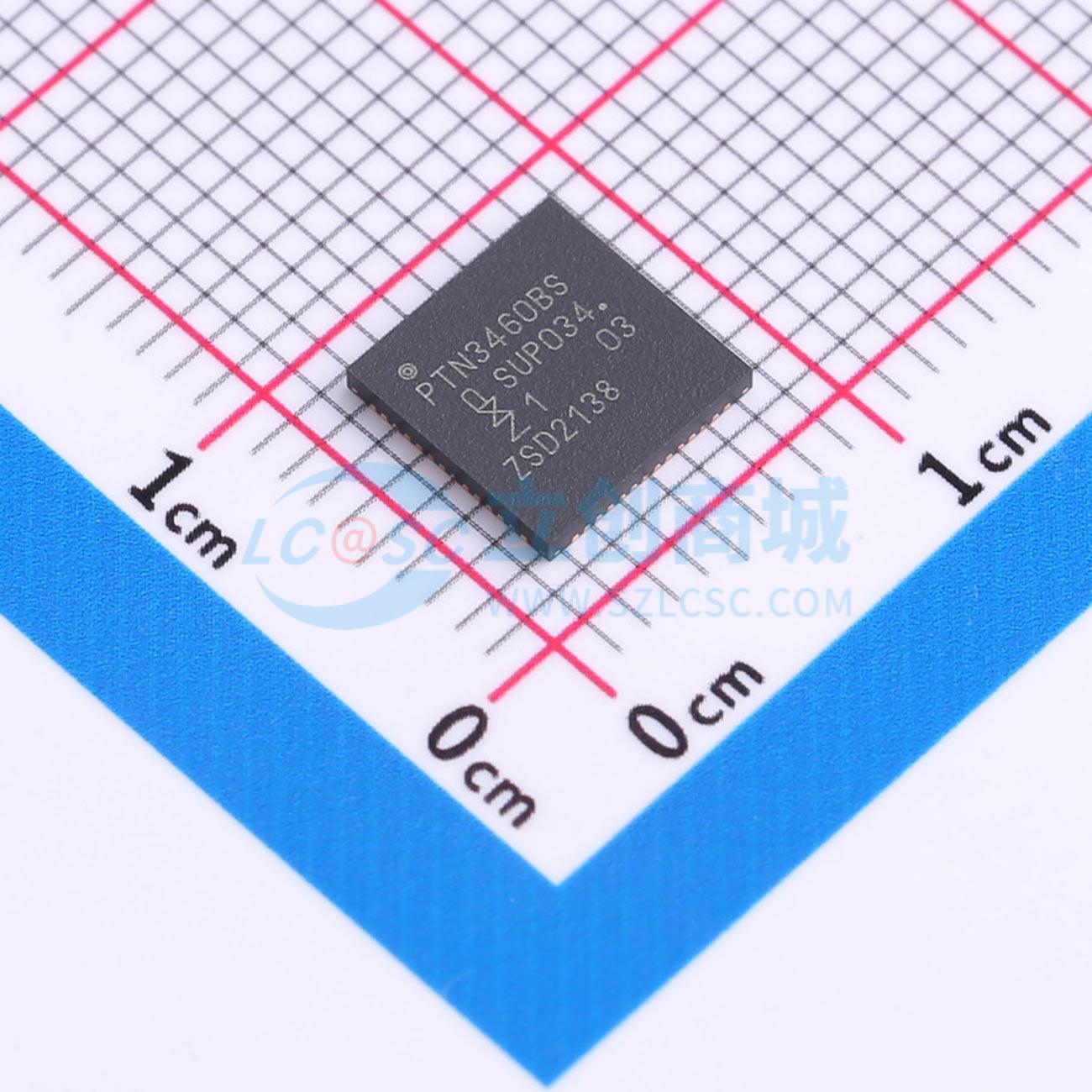

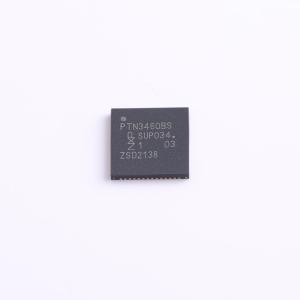

PTN3460BS/F6Y

PTN3460I是一款嵌入式DisplayPort（eDP）转LVDS桥接器件，可实现eDP源与LVDS显示面板之间的连接，处理输入的DisplayPort（DP）流，完成DP到LVDS的协议转换，以LVDS格式传输处理后的流。该器件拥有两个高速端口，一个为面向DP源的接收端口，另一个为面向LVDS接收器的发送端口，可在链路速率为1.62Gbit/s或2.7Gbit/s下接收DP流，支持1通道或2通道DP运行，通过DP辅助（AUX）通道完成DP链路训练与设置。该器件支持单总线或双总线LVDS信号传输，像素色深支持每像素18位或每像素24位，像素时钟频率最高可达112MHz，LVDS数据打包可采用VESA或JEIDA格式；DP AUX接口可传输I2C-over-AUX命令，支持与LVDS面板的EDID-DDC通信，可模拟EDID ROM运行，适配无EDID ROM的面板，无需修改系统视频BIOS。其工作温度范围为-40℃~+85℃，可灵活适配不同平台环境，支持三种配置方式：多级配置引脚、DP AUX接口、I2C总线接口；供电可选择仅3.3V供电或3.3V/1.8V双供电，采用HVQFN56 7mm×7mm封装，引脚间距为0.4mm。

• 内置微控制器和片上非易失性存储器，支持灵活的固件更新
• 支持LVDS面板上下电时序控制，时序参数可由固件控制，无需外部时序参考
• 支持EDID ROM模拟，适配无EDID ROM的面板，模拟功能可通过配置引脚开启或关闭，支持EDID结构v1.3，片上EDID模拟最多支持7种不同的EDID数据结构
• 支持符合eDP标准的PWM信号生成，或从eDP源透传PWM信号
• DP接收器符合DP v1.2a、v1.1a标准，符合eDP v1.2、v1.1标准，支持1通道或2通道主链路运行，可通过配置引脚选择
• 支持主链路速率为1.62Gbit/s和2.7Gbit/s，支持1Mbit/s AUX通道，支持原生AUX和I2C-over-AUX传输
• 支持降扩频减少电磁干扰，主链路通道和AUX通道均集成50Ω终端电阻，实现阻抗匹配
• 搭载高性能自动接收均衡功能，可实现最优通道补偿，提升器件放置灵活性，降低CPU/GPU功耗
• 支持eDP认证选项，支持全链路训练，支持DisplayPort符号误码率测量
• 支持可编程AUX P/N交换、DP主链路P/N交换，提升PCB布线灵活性
• LVDS发送器符合ANSI/TIA/EIA-644-A-2001标准，支持JEIDA和VESA格式的RGB数据打包
• LVDS像素时钟频率范围为6MHz~112MHz，单LVDS总线最高支持每秒112兆像素处理能力，双LVDS总线最高支持每秒224兆像素处理能力
• 支持18bpp、24bpp两种色深选项，支持像素时钟频率可编程中心扩频，减少电磁干扰
• 双LVDS总线模式下支持1920×1200 60Hz分辨率，可编程LVDS信号摆幅，可预补偿通道衰减或降低功耗
• 支持可编程LVDS总线交换、通道交换、差分信号对交换，提升PCB布线灵活性
• 支持数据使能极性编程，支持DDC控制EDID ROM访问，I2C总线接口最高支持400kbit/s
• 支持多级配置引脚配置，I2C总线从接口支持100kbit/s标准模式和400kbit/s快速模式
• 支持两种低功耗模式：基于DP AUX命令的低功耗模式，以及专用引脚控制的深度节电模式
• 片上集成稳压器，支持两种供电配置：3.3V±10%（稳压器开启）、3.3V±10%搭配1.8V±5%（稳压器关闭）

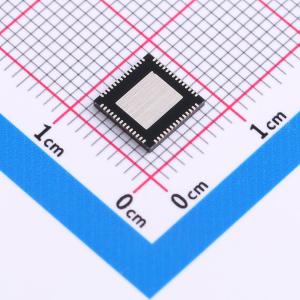

• 静电放电防护等级为HBM 8kV、CDM 1kV，封装中心带有裸露焊盘，用于散热和接地

• 工业设计设备
• 工业电脑
• 打印机显示屏
• 汽车仪表显示屏
• 一体化平台
• 笔记本电脑平台
• 上网本/台式一体机平台
