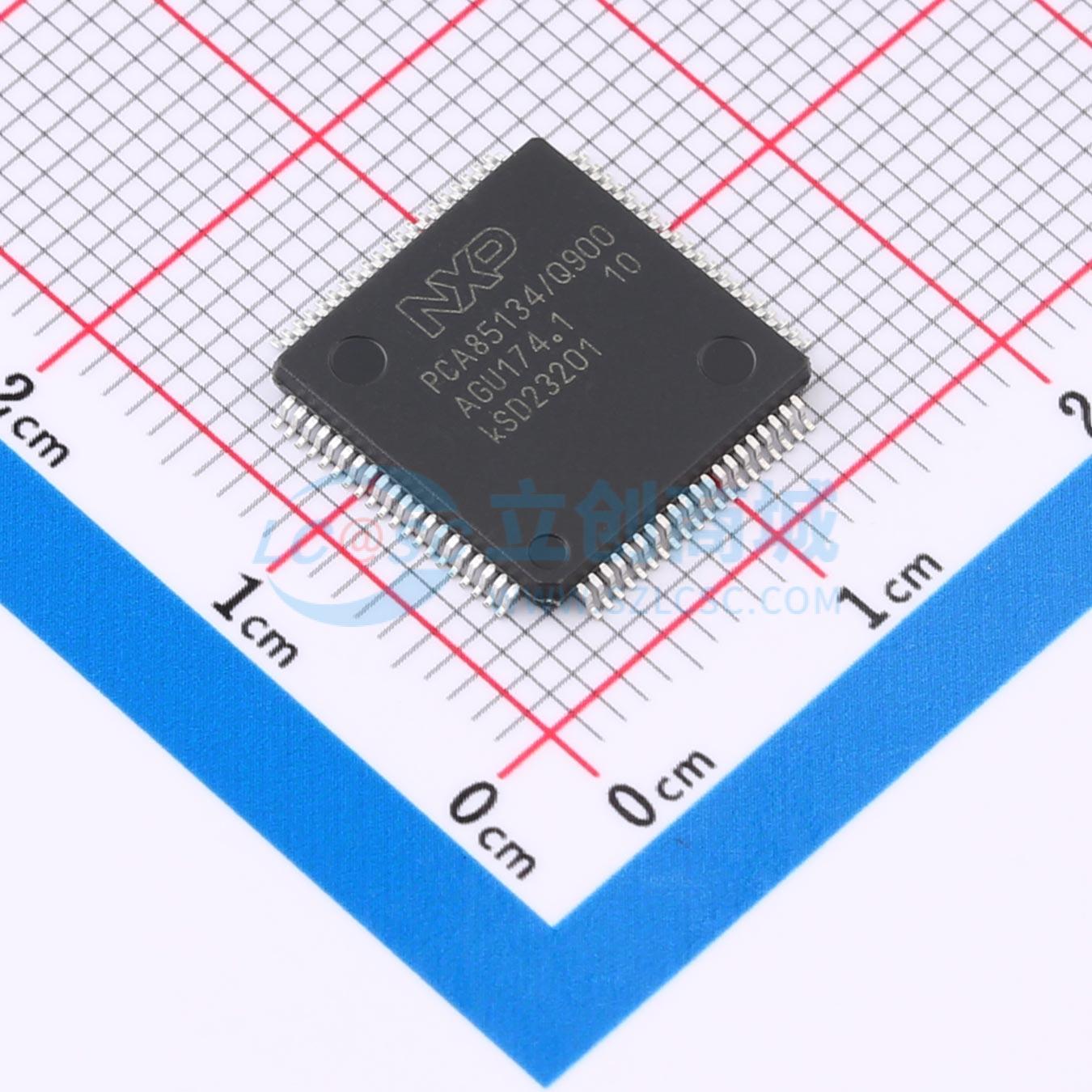

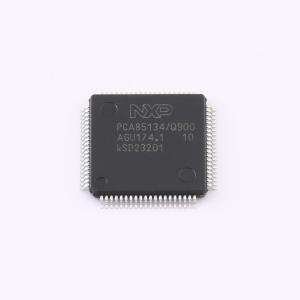

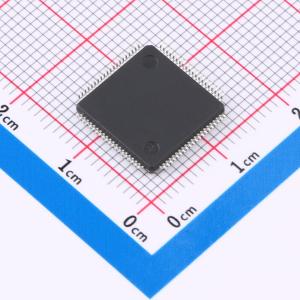

温馨提醒：图片仅供参考，商品以实物为准
PCA85134H/Q900/1,1
Automotive 60x4 LCD Segment Driver for Multiplex Rates Up to 1-4
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 汽车用 60x4 LCD 段驱动器，支持高达1:4的多路复用率。PCA85134是一种外围设备，几乎可以与任何低多路复用率的液晶显示器（LCD）接口。它为包含最多四个背板和最多60个段的任何静态或复用LCD生成驱动信号。它可以轻松级联以用于更大的LCD应用。PCA85134与大多数微控制器兼容，并通过两线双向I2C总线进行通信。通过具有自动递增寻址功能的显示RAM、硬件子寻址以及显示存储器切换（静态和双工驱动模式），最大限度地减少了通信开销。
- 品牌名称
- NXP(恩智浦)
- 商品型号
- PCA85134H/Q900/1,1
- 商品编号
- C5190453
- 商品封装
- SOT-315-1
- 包装方式
- 编带
- 商品毛重
- 0.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LCD驱动 | |
| 工作电压 | 1.8V~5.5V | |
| 接口类型 | I2C |
| 属性 | 参数值 | |
|---|---|---|
| 偏压 | 1/3,1/2 | |
| 工作温度 | -40℃~+95℃ | |
| 显示配置(位) | 60x4 bit |
商品概述
PCA85134是一款外设设备，可与几乎所有低多路复用率的液晶显示器（LCD）连接。它可为包含多达四个背板和多达60个段的任何静态或多路复用LCD生成驱动信号。对于更大规模的LCD应用，它可以轻松级联。PCA85134与大多数微控制器兼容，并通过两线双向I2C总线进行通信。通过具有自动递增寻址功能的显示RAM、硬件子寻址和显示内存切换（静态和双工驱动模式），通信开销得以最小化。
商品特性
- 符合AEC - Q100标准，适用于汽车应用
- 单芯片LCD控制器和驱动器
- 可选的背板驱动配置：静态、2、3或4背板多路复用
- 60个段输出，可驱动：
- 30个7段字母数字字符
- 15个14段字母数字字符
- 多达240个元素的任何图形
- 支持级联，适用于更大规模的应用
- 60×4位显示数据存储RAM
- 扩展的工作温度范围：- 40 ℃至 + 95 ℃
- 宽LCD电源范围：低阈值LCD为2.5 V，高阈值扭曲向列LCD最高可达8.0 V
- 带电压跟随缓冲器的内部LCD偏置生成
- 可选的显示偏置配置：静态、1/2或1/3
- 宽逻辑电源范围：1.8 V至5.5 V
- LCD和逻辑电源可分开
- 低功耗
- 400 kHz I2C总线接口
- 无需外部组件
- 静态和双工驱动模式下的显示内存库切换
- 多种闪烁模式
- 硅栅CMOS工艺
