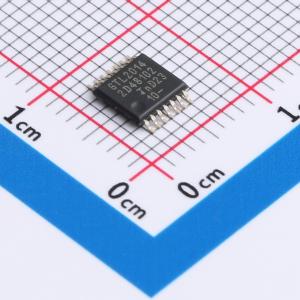

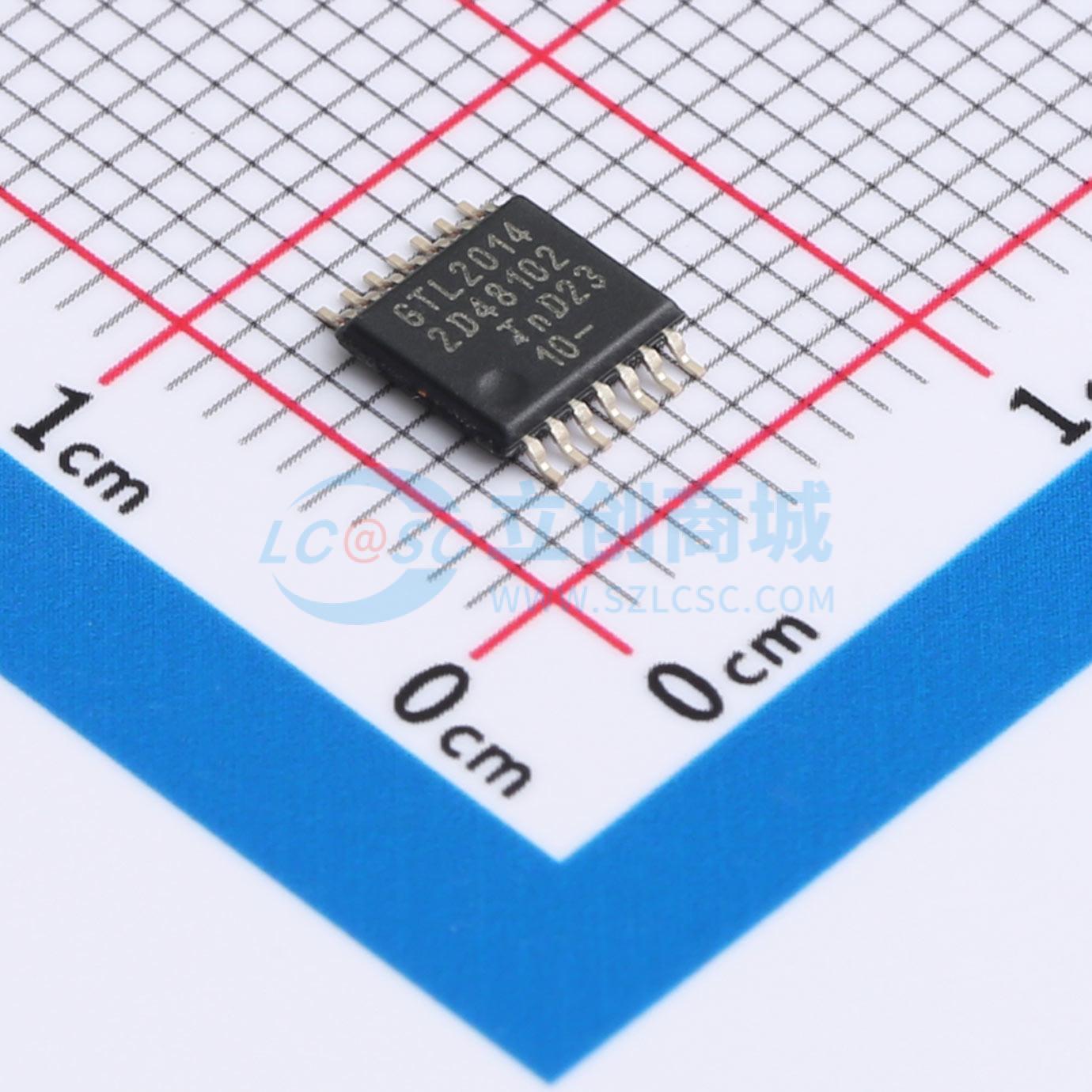

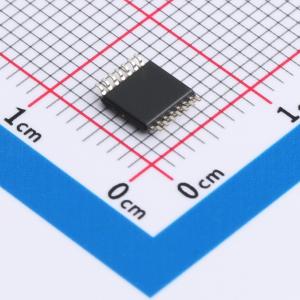

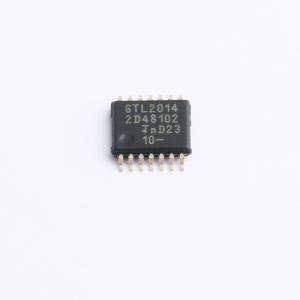

温馨提醒：图片仅供参考，商品以实物为准

GTL2014PWZ

4-Bit LVTTL-to-GTL Transceiver

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: GTL2014是一款4位转换收发器，专为3.3 V LVTTL系统与GTL-/GTL/GTL+总线的接口而设计，其中GTL-/GTL/GTL+指的是GTL总线的参考电压及其相关的输入/输出电压阈值。方向引脚使该器件既可以作为GTL到LVTTL的采样接收器，也可以作为LVTTL到GTL的接口。
品牌名称: NXP(恩智浦)
商品型号: GTL2014PWZ
商品编号: C5190547
商品封装: TSSOP-14-175mil
包装方式: 编带
商品毛重: 0.49克(g)

商品参数

商品概述

GTL2014是一款4位转换收发器，设计用于3.3V LVTTL系统与GTL-/GTL/GTL+总线连接，GTL-/GTL/GTL+指GTL总线的参考电压以及与之相关的输入输出电压阈值。方向引脚可让该器件用作GTL转LVTTL采样接收器，也可用作LVTTL转GTL接口。GTL2014仅LVTTL输入最高可承受5.5V电压，允许直接连接TTL或5V CMOS输入，LVTTL输出不可承受5.5V电压。GTL2014的GTL输入和输出最高可承受3.6V电压，可用于更高电压的开漏输出应用。该器件与GTL2005引脚对引脚向后兼容，仅A端口和B端口标签互换，其V_ref可低至0.5V，适配低电压CPU，传播延迟略长；GTL2005的V_ref线性度在低于0.8V时会下降，传播延迟更短。器件最大结温不超过150℃，环境工作温度范围为-40℃至+85℃，推荐工作电压Vcc为3.3V±0.3V。

商品特性

可作为4位GTL-/GTL/GTL+采样接收器或LVTTL转GTL-/GTL/GTL+驱动器工作
工作电压范围3.0V至3.6V，LVTTL输入支持5V耐压
GTL输入和输出支持3.6V耐压
参考电压V_ref可在0.5V至VCC/2之间调节
允许部分断电操作
ESD防护等级超过2000V HBM（符合JESD22-A114标准）、1000V CDM（符合JESD22-CC101标准）
闩锁防护电流超过500mA，符合JESD78标准
提供TSSOP14封装

应用领域

3.3V LVTTL系统与GTL-/GTL/GTL+总线的接口连接场景
更高电压的开漏输出应用
低电压CPU相关应用

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	双向
	输入信号	LVTTL
	输出信号	GTL
	数据速率	-
	工作电压(VCCA)	-
	工作电压(VCCB)	3V~3.6V
	元件数	1

	属性	参数值
	每个电路通道数	4
	输出类型	开漏
	工作温度	-40℃~+85℃
	功能特性	-
	灌电流(IOL)	-
	拉电流(IOH)	-
	接口类型	-
	芯片类型	电平转换器
