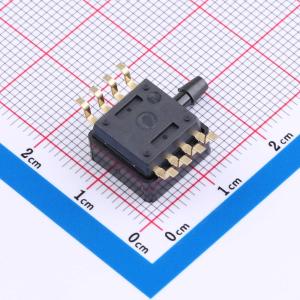

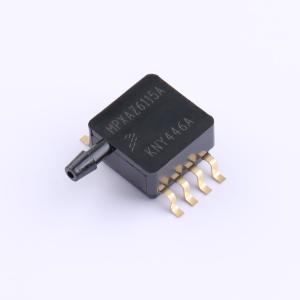

温馨提醒：图片仅供参考，商品以实物为准

MPXAZ6115APT1

15至115 kPa，绝对式集成压力传感器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 集成了片上双极运算放大器电路和薄膜电阻网络，可提供高输出信号和温度补偿。小尺寸和高可靠性的片上集成，使其成为系统设计师合理且经济的选择。该传感器结合了先进的微加工技术、薄膜金属化和双极半导体工艺，可提供与施加压力成比例的准确、高电平模拟输出信号。
品牌名称: NXP(恩智浦)
商品型号: MPXAZ6115APT1
商品编号: C5190630
商品封装: SO-8
包装方式: 袋装
商品毛重: 2.133333克(g)

商品参数

商品概述

MP3H6115A是测量范围15~115kPa的压力集成式压力传感器，为单片信号调理硅压阻压力传感器，片上集成双极性运算放大器电路和薄膜电阻网络，可提供高输出信号与温度补偿。片上集成实现小尺寸与高可靠性，该传感器结合微加工技术、薄膜金属化工艺和双极性半导体加工工艺，能够输出与施加压力成正比的精确模拟信号。内部采用氟硅凝胶隔离芯片表面与引线键合和外界环境，同时可将压力信号传输至硅振膜。该压力传感器的工作特性、内部可靠性和测试基于干燥空气作为压力介质，使用其他介质可能影响传感器性能和长期可靠性。传输函数为：VOUT = VS × (0.009 × P - 0.095) ± (压力误差 × 温度系数 × 0.009 × VS)，VS = 3.0 ± 0.3 VDC

商品特性

测量范围为15kPa~115kPa，属于压力传感器
提升了高温环境下的精度
提供超小外形封装可选
0℃~85℃温度范围内最大误差为1.5
适配微处理器或微控制器系统
温度补偿范围为-40℃~+125℃
采用耐用PPS热塑性表面贴装封装
输出与施加压力成正比的模拟信号
片上集成温度补偿与校准功能

应用领域

高度计
工业控制
发动机控制/进气歧管压力
气象站及气象报告设备气压计

	属性	参数值
	商品目录	压力传感器
	压力范围	15Kpa~1.15bar
	工作电压	4.75V~5.25V
	待机电流	-
	接口类型	-
	模组	是

	属性	参数值
	绝对精度	-
	相对精度	-
	功能特性	-
	温度偏移系数(TCO)	-
	响应时间	1ms
	工作温度	-40℃~+125℃
