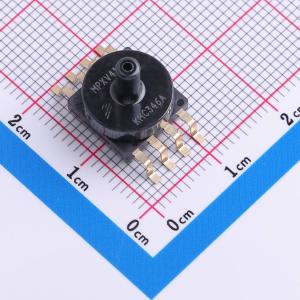

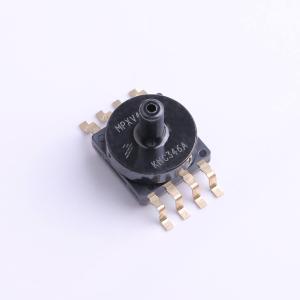

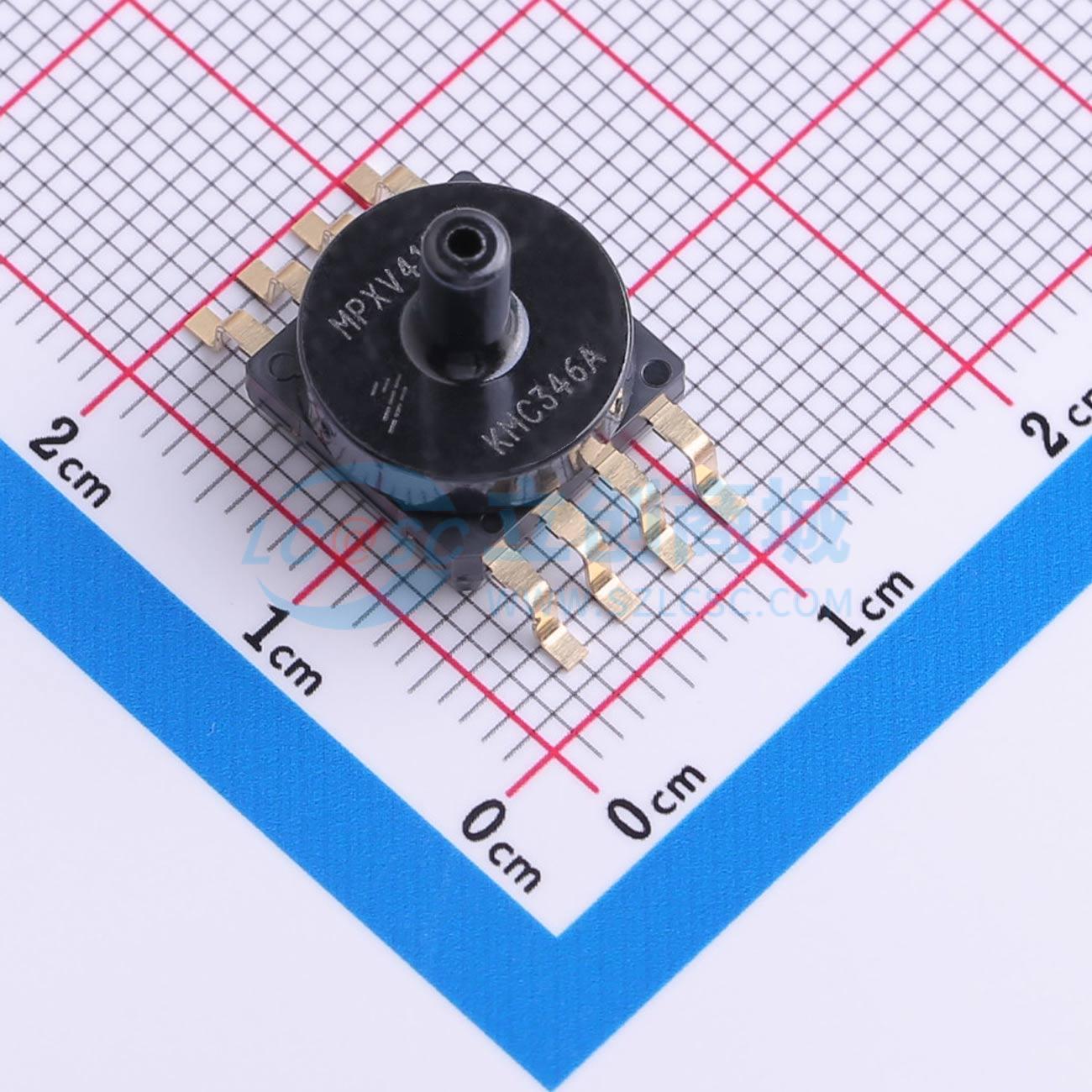

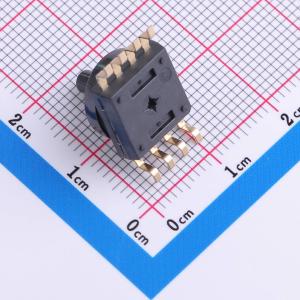

MPXV4115VC6U
集成硅压力传感器，片上信号调理、温度补偿和校准，-115至0 kPa，0.2至4.6 V输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- MPXV4115V系列压阻式传感器是一款先进的单片硅压力传感器，专为广泛的应用场景而设计，尤其适用于那些采用带A/D输入的微控制器的应用。该传感器结合了先进的微加工技术、薄膜金属化工艺和双极处理技术，可提供与施加的压力/真空成正比的精确、高电平模拟输出信号。小尺寸外形和片上集成的高可靠性，使该传感器成为汽车系统设计师合理且经济的选择
- 品牌名称
- NXP(恩智浦)
- 商品型号
- MPXV4115VC6U
- 商品编号
- C5190633
- 商品封装
- SO-8
- 包装方式
- 袋装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 压力传感器 | |
| 压力范围 | -1.15bar | |
| 工作电压 | 4.75V~5.25V | |
| 待机电流 | 10mA | |
| 接口类型 | - | |
| 模组 | 是 |
| 属性 | 参数值 | |
|---|---|---|
| 绝对精度 | - | |
| 相对精度 | - | |
| 功能特性 | 负压/真空测量；片内温度补偿 | |
| 温度偏移系数(TCO) | - | |
| 响应时间 | 1ms | |
| 工作温度 | -40℃~+125℃ |
商品概述
MPXV4115V系列压阻式传感器是单片硅压力传感器，设计用于多种应用，尤其适用于搭配带有A/D输入的微控制器的场景。该传感器结合微加工技术、薄膜金属化和双极加工工艺，可输出与所施加压力/真空成正比的准确高电平模拟输出信号。该产品为集成压力传感器，压力范围为-115kPa~0kPa(-16.7~0psi)，输出范围为0.2V~4.6V。片上将剪应力应变片、温度补偿、校准和信号调理电路集成于单块芯片，氟硅凝胶将芯片表面和键合线与环境隔离，同时可将压力信号传输至硅膜片，该传感器以干燥空气作为压力介质可实现额定工作性能，小尺寸外形与高可靠性的片上集成适合设计使用。
商品特性
- 片上集成信号调理、温度补偿与校准功能
- 输出准确的高电平模拟信号，输出信号与施加的压力/真空成正比
- 在0℃至85℃范围内最大误差1.5
- 温度补偿范围为-40℃至125℃
- 适配微处理器或微控制器系统
- 采用耐用热塑性PPS表面贴装封装
- 小尺寸外形，片上集成可靠性高
- 提供小外形封装，包含MPXV4115V6U、MPXV4115VC6U两种型号
- 电源电压为5Vdc±0.25Vdc
- 传输函数为Vout = VS × (P × 0.007652 + 0.92) ± (压力误差 × 温度系数 × 0.007652 × VS)
应用领域
- 真空泵监测
- 制动助力器监测
- 汽车系统
