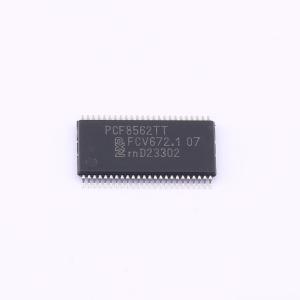

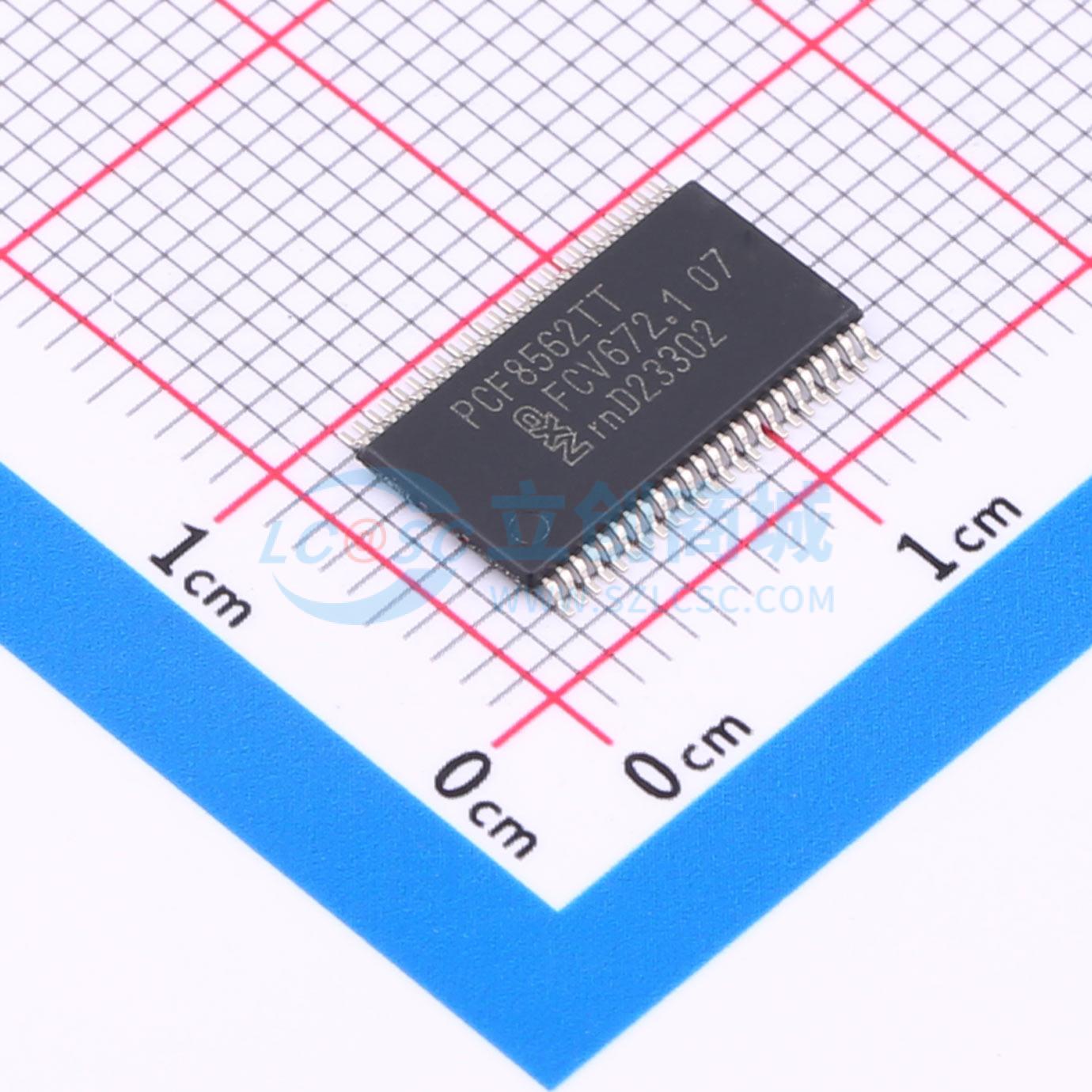

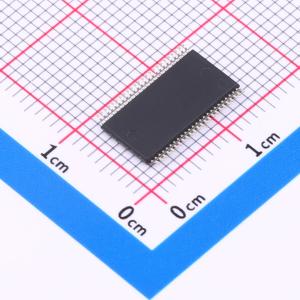

温馨提醒：图片仅供参考，商品以实物为准
PCF8562TT/2,518
Universal LCD Driver for Low Multiplex Rates
- 描述
- 是一种外围设备，可与几乎任何低复用率的液晶显示器 (LCD) 接口。它能为包含多达四个背板和多达 32 个段的任何静态或复用 LCD 生成驱动信号。与大多数微控制器兼容，并通过两线双向 I²C 总线进行通信。通过具有自动递增寻址的显示 RAM、硬件子寻址和显示内存切换（静态和双工驱动模式），使通信开销最小化。
- 品牌名称
- NXP(恩智浦)
- 商品型号
- PCF8562TT/2,518
- 商品编号
- C5190480
- 商品封装
- SOT-362-1
- 包装方式
- 编带
- 商品毛重
- 0.28克(g)
商品参数
参数完善中
商品概述
PCF8562是一款外设设备，可与几乎所有低多路复用率的液晶显示器（LCD）连接。它可为包含多达四个背板和32个段的任何静态或多路复用LCD生成驱动信号。PCF8562与大多数微控制器兼容，并通过两线双向I²C总线进行通信。通过具有自动递增寻址功能的显示RAM、硬件子寻址和显示内存切换（静态和双工驱动模式），可将通信开销降至最低。
商品特性
- 符合AEC - Q100标准（PCF8562TT/S400/2），适用于汽车应用
- 单芯片LCD控制器和驱动器
- 可选背板驱动配置：静态、2、3或4背板多路复用
- 可选显示偏置配置：静态、1/2或1/3
- 带电压跟随缓冲器的内部LCD偏置生成
- 32段驱动：
- 多达十六个7段数字字符
- 多达八个14段字母数字字符
- 多达128个元素的任何图形
- 32×4位RAM用于显示数据存储
- 跨设备子地址边界的自动递增显示数据加载
- 静态和双工驱动模式下的显示内存库切换
- 多种闪烁模式
- LCD和逻辑电压可独立供电
- 宽电源电压范围：1.8 V至5.5 V
- 宽逻辑LCD电源范围：
- 低阈值LCD为2.5 V
- 宾主LCD和高阈值扭曲向列LCD最高可达6.5 V
- 低功耗
- 400 kHz I²C总线接口
- 无需外部组件
- 采用硅栅CMOS工艺制造
