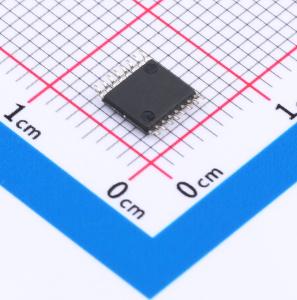

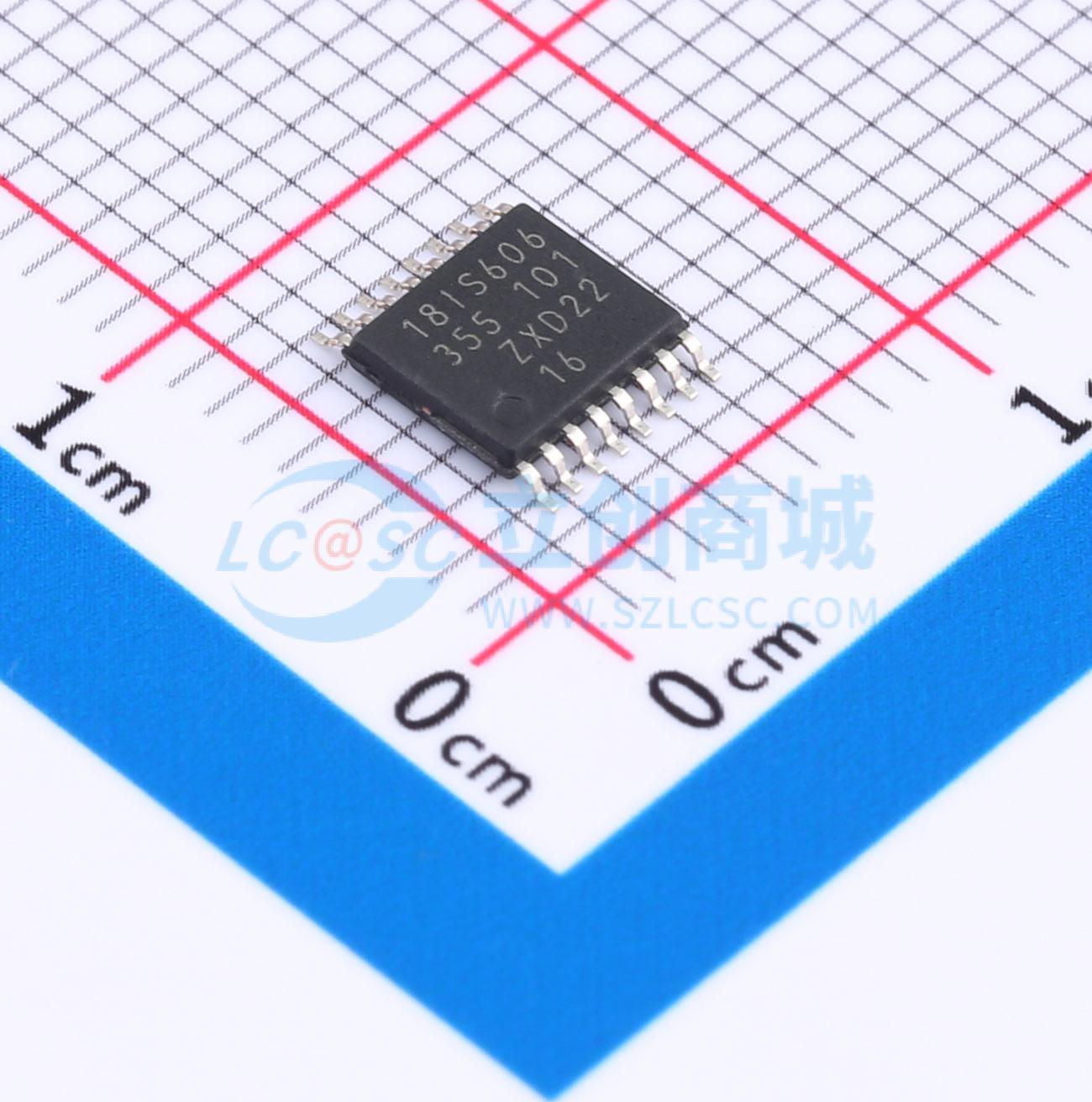

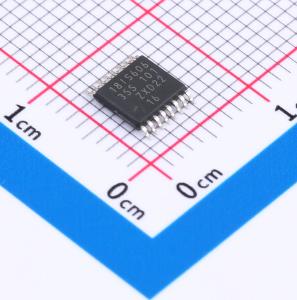

温馨提醒：图片仅供参考，商品以实物为准
SC18IS606PWJ
I²C总线到SPI桥接器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SC18IS606设计用于作为微控制器的标准I²C总线和SPI总线之间的接口，允许微控制器通过其I²C总线直接与SPI设备通信。它支持高达400 kHz的I²C总线目标接口和高达1.8 Mbit/s的SPI主控。
- 品牌名称
- NXP(恩智浦)
- 商品型号
- SC18IS606PWJ
- 商品编号
- C5190384
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 其他接口 | |
| 接口类型 | SPI |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1.71V~3.6V | |
| 工作温度 | -40℃~+105℃ |
商品概述
SC18IS606旨在作为微控制器的标准I²C总线与SPI总线之间的接口。这使得微控制器能够通过其I²C总线直接与SPI设备进行通信。SC18IS606作为I²C总线目标发送器或目标接收器以及SPI主设备运行。SC18IS606控制所有SPI总线特定的序列、协议和时序。SC18IS606拥有自己的内部振荡器，并且支持三个SPI片选输出，当这些输出不用于SPI片选时，可配置为通用输入输出（GPIO）。 S606是SC18IS602B的功能替代产品，有以下区别： • 新的引脚排列 • 三个片选而非四个；无准双向模式 • 更低的工作电源电压（1.71 V对比2.4 V） • 数据缓冲区从200字节增加到1024字节 • 温度范围从 -40至 +85 ℃扩展到 -40至 +105 ℃ • 器件在载带口袋中旋转了180度；现在引脚1位于第一象限 SC18IS606充当I²C总线和SPI接口之间的桥梁。它允许I²C总线控制器设备与任何支持SPI的设备进行通信。
商品特性
- I²C总线目标接口，最高工作频率达400 kHz
- SPI主设备，最高工作速率达1.8 Mbit/s
- 1024字节数据缓冲区
- 最多三个从设备选择输出
- 最多三个可编程I/O引脚
- 工作电源电压：1.71至3.6 V
- 低功耗模式
- 内部振荡器
- 低电平有效中断输出
- 静电放电（ESD）保护符合JESD22 - A114标准，超过2000 V人体模型（HBM）
- 闩锁测试符合JEDEC标准JESD78，超过100 mA
- 采用16引脚薄缩小型封装（TSSOP）
应用领域
- 将I²C总线转换为SPI总线
- 为现有系统添加额外的SPI总线控制器
