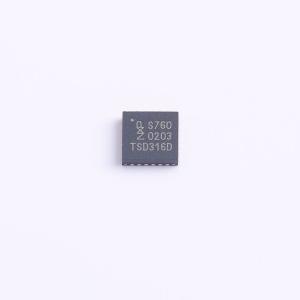

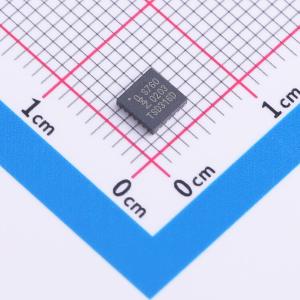

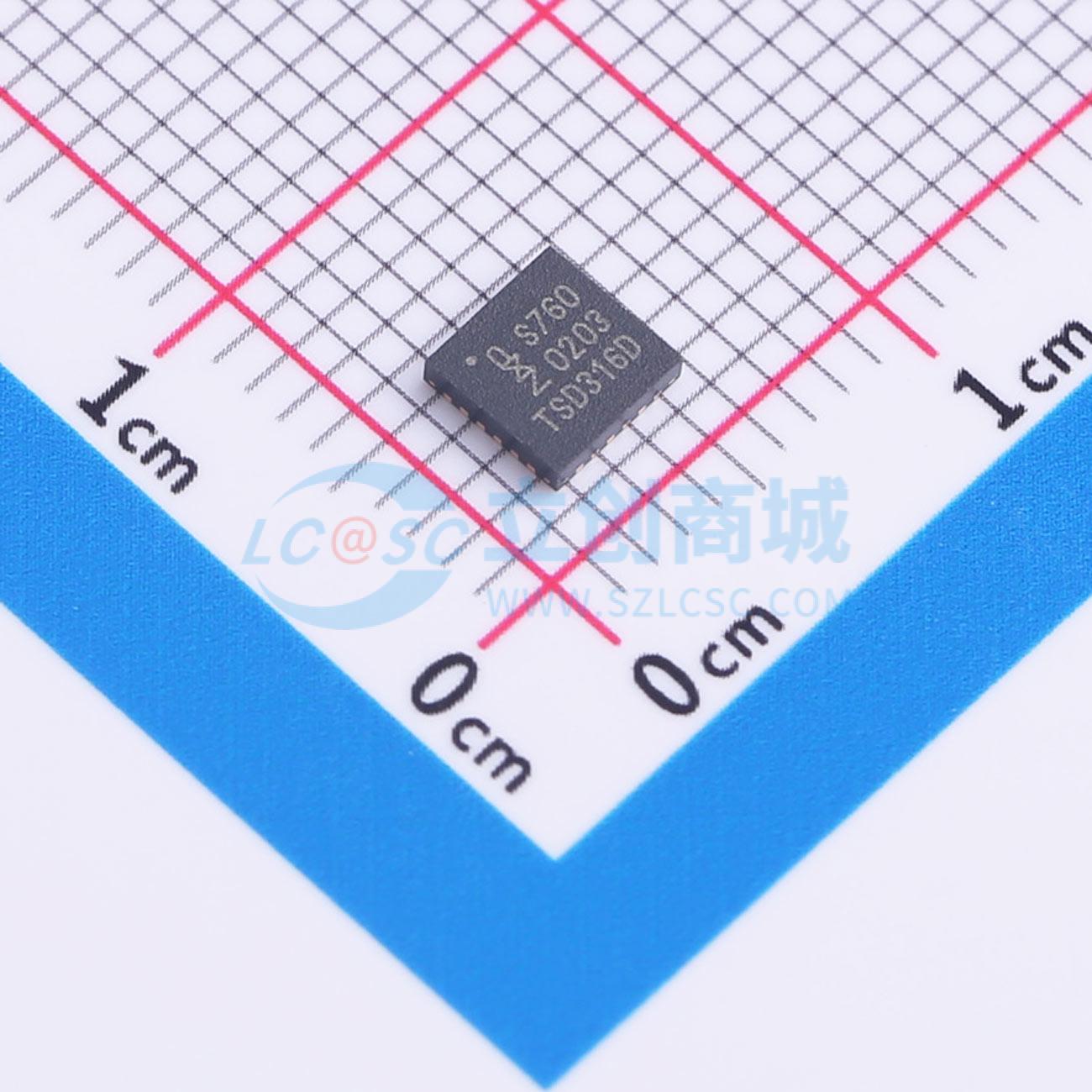

SC16IS760IBS,128
单路通用异步收发传输器（UART），具备I2C总线/SPI接口，64字节收发FIFO，内置IrDA SIR支持
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SC16IS740/750/760 是一款单通道高性能通用异步收发传输器（UART）的从 I²C 总线/SPI 接口。它的数据传输速率高达 5 Mbit/s，并保证低工作电流和低休眠电流。SC16IS750 和 SC16IS760 还为应用提供 8 个额外的可编程 I/O 引脚
- 品牌名称
- NXP(恩智浦)
- 商品型号
- SC16IS760IBS,128
- 商品编号
- C5190378
- 商品封装
- HVQFN-24(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.1618克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 其他接口 | |
| 接口类型 | I2C；SPI；UART | |
| 工作电压 | 2.5V；3.3V |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+95℃ | |
| 工作电流 | 6mA | |
| 功能特性 | 中断生成；上电/复位配置；唤醒功能 |
商品概述
SC16IS740/750/760是带I²C总线/SPI接口的单通道高性能UART，最高支持5 Mbit/s的数据速率，可保证低工作电流与休眠电流；SC16IS750和SC16IS760额外提供8个可编程I/O引脚，可实现I²C总线或SPI与RS-232/RS-485之间的无缝双向协议转换；SC16IS760与SC16IS750的区别为SPI时钟和IrDA SIR支持速率不同，其余功能电气特性一致；SC16IS740除无可编程I/O引脚外，其余功能电气特性与SC16IS750一致；该器件内部寄存器组向后兼容16C450，便于软件编写或从其他平台移植，还具备多种高级功能，提供多种小型封装可选。
商品特性
- 单路全双工UART，可选择I²C总线或SPI接口
- 支持3.3 V或2.5 V工作电压
- 提供工业温度范围-40℃~+95℃，同时支持工业和商业温度范围可选
- 发送端和接收端均配置64字节FIFO
- 完全兼容工业标准16C450及同类型产品
- 16×时钟模式下波特率最高可达5 Mbit/s
- 支持通过RTS/CTS实现自动硬件流控
- 支持带可编程Xon/Xoff字符的自动软件流控，支持单字符或双字符Xon/Xoff
- 支持自动RS-485，自带自动目标地址检测，可通过RTS信号控制RS-485驱动器方向，支持驱动器方向反转
- SC16IS750、SC16IS760最多提供8个可编程I/O引脚
- 内置IrDA编解码器接口，原生支持IrDA SIR；SC16IS750的IrDA SIR速率最高可达115.2 kbit/s，SC16IS760的IrDA SIR速率最高可达1.152 Mbit/s
- 支持软件复位，可在任意时刻由软件复位UART，独立于硬件复位信号
- 发送器和接收器可独立开启/关闭，可获取接收和发送FIFO电平
- 支持可编程特殊字符检测，完全可编程字符格式：支持5位、6位、7位或8位字符，支持偶校验、奇校验或无校验，支持1个、1.5个或2个停止位
- 支持线路中断生成和检测，内置回环模式
- 3.3 V下休眠电流小于30 μA
- 封装规格：SC16IS740提供TSSOP16封装，SC16IS750/760提供HVQFN24、TSSOP24封装
- I²C总线特性：SCL/SDA输入带噪声滤波，最高传输速度400 kbit/s，符合I²C总线快速标准，仅支持目标模式
- SPI特性：仅支持目标模式，兼容SPI Mode 0；SC16IS750最高SPI时钟速度为4 Mbit/s，SC16IS760最高SPI时钟速度为15 Mbit/s
应用领域
- 工厂自动化和过程控制
- 便携式电池供电设备
- 蜂窝数据设备
