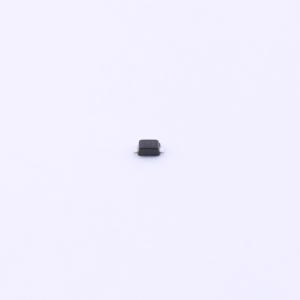

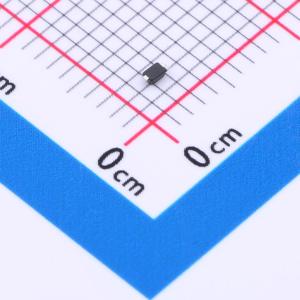

温馨提醒：图片仅供参考，商品以实物为准

ESD36VD5B

双向ESD 36V截止峰值浪涌电流：8A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ESD36VD5B旨在采用单片硅技术替代手机、笔记本电脑和个人数字助理（PDA）等便携式应用中的多层压敏电阻，以提供快速响应时间和超低静电放电钳位电压，使该器件成为保护敏感半导体元件免受损坏的理想解决方案。ESD36VD5B符合IEC 61000 - 4 - 2（静电放电）标准，空气放电±15 kV，接触放电±8 kV。ESD36VD5B采用无铅SOD - 523封装，可保护一条单向线路。
品牌名称: DOWO(东沃)
商品型号: ESD36VD5B
商品编号: C5185252
商品封装: SOD-523
包装方式: 编带
商品毛重: 0.02克(g)

商品参数

商品概述

ESD36VD5B旨在采用单片硅技术替代手机、笔记本电脑和个人数字助理（PDA）等便携式应用中的多层压敏电阻，以提供快速响应时间和超低静电放电钳位电压，使该器件成为保护敏感半导体元件免受损坏的理想解决方案。ESD36VD5B符合IEC 61000 - 4 - 2（静电放电）标准，空气放电±15 kV，接触放电±8 kV。ESD36VD5B采用无铅SOD - 523封装，可保护一条单向线路。

商品特性

450W峰值脉冲功率（8/20μs）
保护一条数据或电源线
超低泄漏：纳安级
工作电压：36V
超低钳位电压
符合以下标准：
- IEC 61000 - 4 - 2（静电放电）抗扰度测试空气放电：±30 kV 接触放电：±30 kV
- IEC61000 - 4 - 5（雷击）8A（8/20ns）
符合RoHS标准
封装：SOD - 523
引脚镀层：亚光锡

应用领域

手机及配件
个人数字助理
笔记本电脑和手持设备
便携式仪器
外设
寻呼机外设
台式机和服务器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	36V
	钳位电压	56V
	峰值脉冲电流(Ipp)	8A
	峰值脉冲功率(Ppp)	450W
	击穿电压	38V

	属性	参数值
	反向电流(Ir)	500nA
	通道数	单路
	工作温度	-55℃~+125℃
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	40pF
